TS-4B 数控直条切割机【龙门式数控与直条两用切割机】介绍

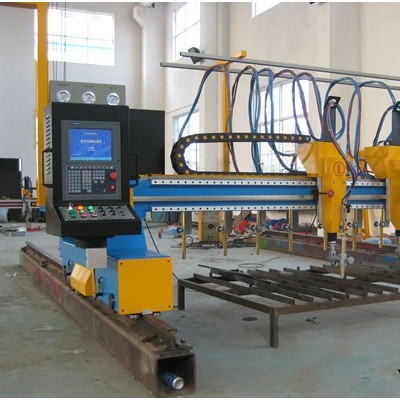

　外形如图所示。该型切割机为龙门式结构，横向跨度有3m、4m、5m、6m等多种规格，均采用双边驱动，可根据用户要求配置多把割炬，可配置成异型切割和抽条切割两用。大大提高了生产效率，减少了分条时的热变形.

数控与直条两用

　当需要把一块钢板切割成若干个直条时候，可以在数控切割机上配以直条割炬，能一次性把钢板切割成多个直条，有效的提高切割效率，并且能使切割时直条两侧受热均匀，避免产生较大的热变形。
基本配置
  1、主机规格 4000mm
  2、导轨长度 12000mm
  3、数控火焰单割炬 2套
  4、自动点火 2套
  5、气路管带装置 2套
  6、纵向驱动方式 私服驱动器，双边驱动

  7、管路传动方式 横向拖链、纵向挂架
  8、火焰切割机气体 氧**（或氧、丙烷）
  9、等离子切割机 选配
  10、数控切割机系统 北京斯达特或上海交大
  11、直条割矩 2-11把（选配）
  12、驱动系统/电机 伺服驱动系统及电机

切割范围
  1、有效切割宽度 3100mm
  2、有效切割长度 9500mm

切割指标
  1、数控火焰切割机厚度 6-200mm
  2、穿孔切割厚度 ≤30mm

机器性能
  1、割炬升降距离 150-230mm
  2、整机运行速度 0-5500mm/min
  3、切割误差 ≤±0.5mm

  本机型为高配置龙门式数控切割机，可配置火焰/等离子两种切割方式，双边驱动，使用伺服驱动系统及伺服电机保证机床运行的稳定性和切割精度，操作系统使用上海交大或北京斯达特，G代码编程，具有断点记忆跟切割是跟踪显示功能，使得操作过程清晰，直观。另可根据客户需要配置成直条下料，有2-11把直条割炬可供您选择**大限度提高工作效率，节约加工成本。
