产地 | 江苏 |
---|---|
工作电压 | 380V |
用途 | 焊接 |
品牌 | 领创激光 |
型号 | LC |
主要特点:
1. 专为激光切割加工开发的全新数控系统,将激光加工所需的各项功能集成于CNC内部,动作迅速,轨迹,全新的PIKO插补功能使得切割轨迹更加平滑,全新开放式控制系统,高性能双CPU处理器,具备现场总线技术,可与自动上下料系统或其他功能模块快速对接,缩短设备安装调试周期,抗干扰可靠性高。
2. 完整的安全防护系统,全封闭防护罩彻底隔绝激光辐射,符合欧洲标准。

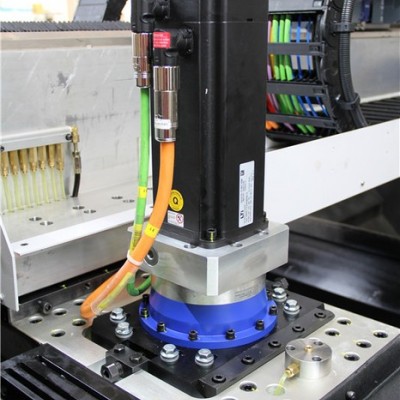

3. 高动态性能,使用的一体式机电驱动装置,缩短了传动链大大降低了系统惯量,实现了高动态性能高运动刚性的快速移动。可以高速切割轮廓复杂的工件。
4. 交换工作台前置,使用者在操作位即可同时掌握切割进度和板材准备情况,不需要频繁走动。
5. 全电动立柱式四联动机械同步式交换工作台,机械同步,平衡负载。接近性好,便于上下料操作。全电动驱动,无需维护液压系统。
6. 镜片监控功能,通过传感器监控保护镜状态,防止镜片过热。确保持续加工过程的稳定可靠。减少停机等待时间。
7. 自动变焦功能,可以通过参数设定焦点位置 ,切割不同厚度、材料无需手动调整焦点。

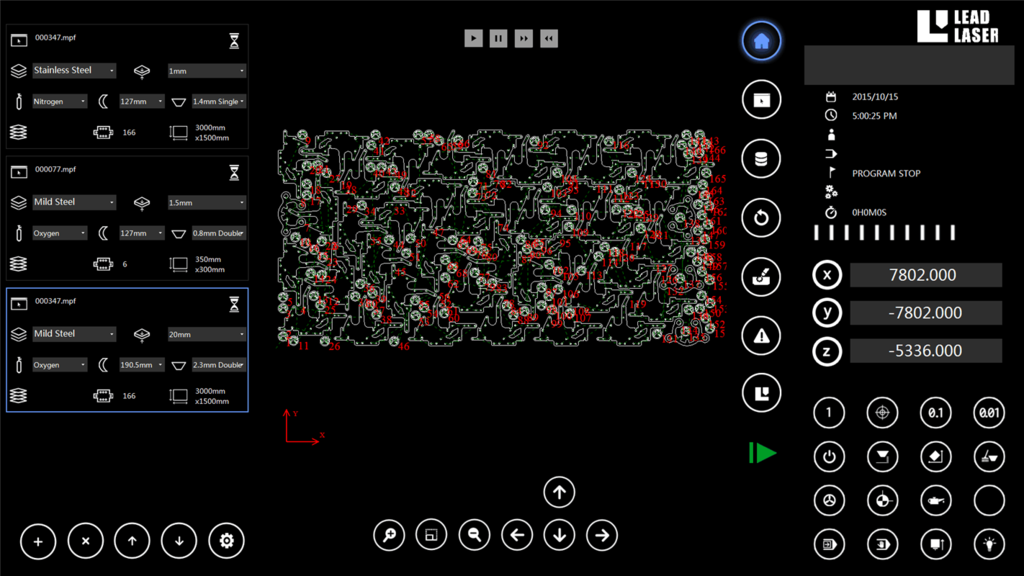

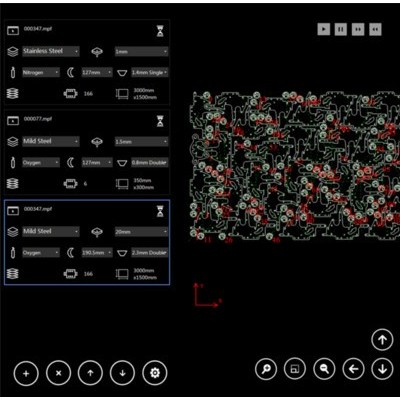

8. 全新易用的图形化界面,使用触摸屏操作的图形界面,操作大型设备如操作一台平板电脑一样简单明了。
9. 双屏高分辨率多点触摸操作屏,显示更多信息,随时了解设备运行状况。

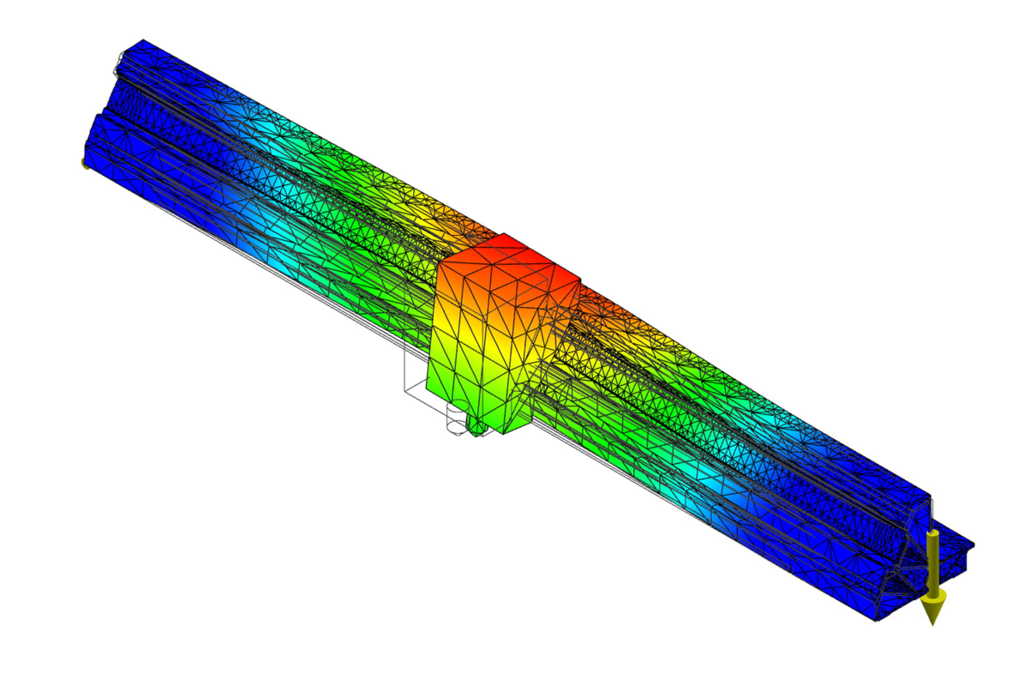

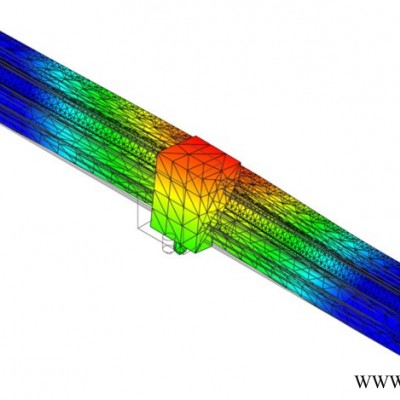

10. 高强度热铸铝合金横梁,无铸造缺陷,结构效率高,实现了轻量化高刚性的横梁结构,低重心高刚性的横梁结构可以承受级高的加速度,仍保持设计精度。
11. 快速自动寻边功能,独立的视觉传感器不需要切割动作即可快速对板材进行位。
12. 可选配全自动上下料系统。
13. 快速随动控制技术,使用计算能力强大的工业CPU代替PLC进行Z轴运动控制的PID计算及输出,使得Z轴的速度和精度大大提高。
14. 智能切割控制系统:具备领创激光的智能切割控制系统,可在线监控加工状态,实现快速自动的穿孔加工。

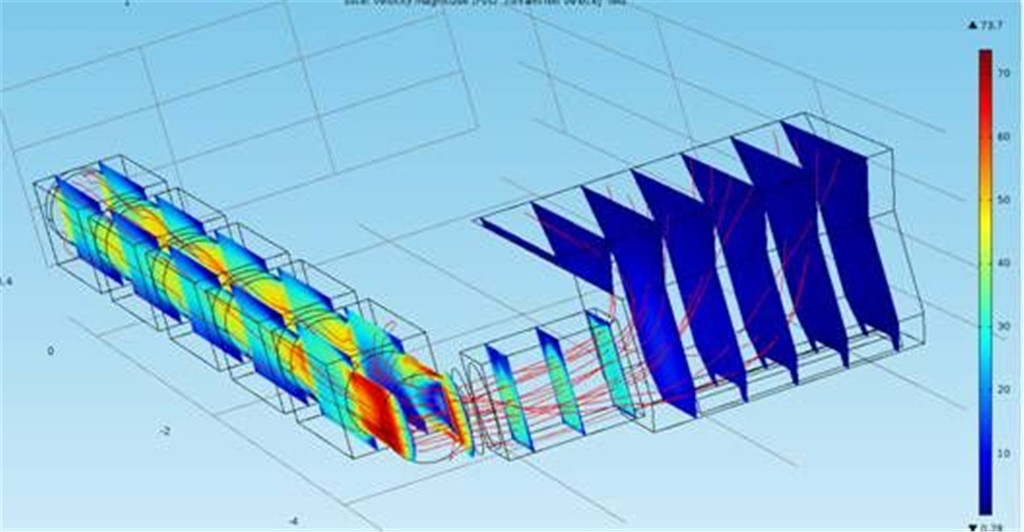

15. 全新的分区自动除尘系统:经过优化设计的系统,可的去除加工过程中产生的有害气体及粉尘。
16. 在线参数编辑功能:可以不中断加工,在线调整切割参数,而无需修改加工程序。
17. 高刚性高精度机床:经过严格去应力处理的高刚性床身确保机床精度持久稳定。
技术参数

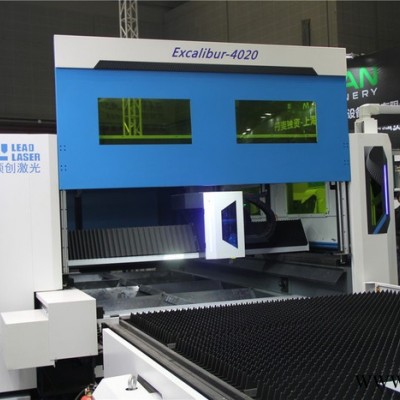

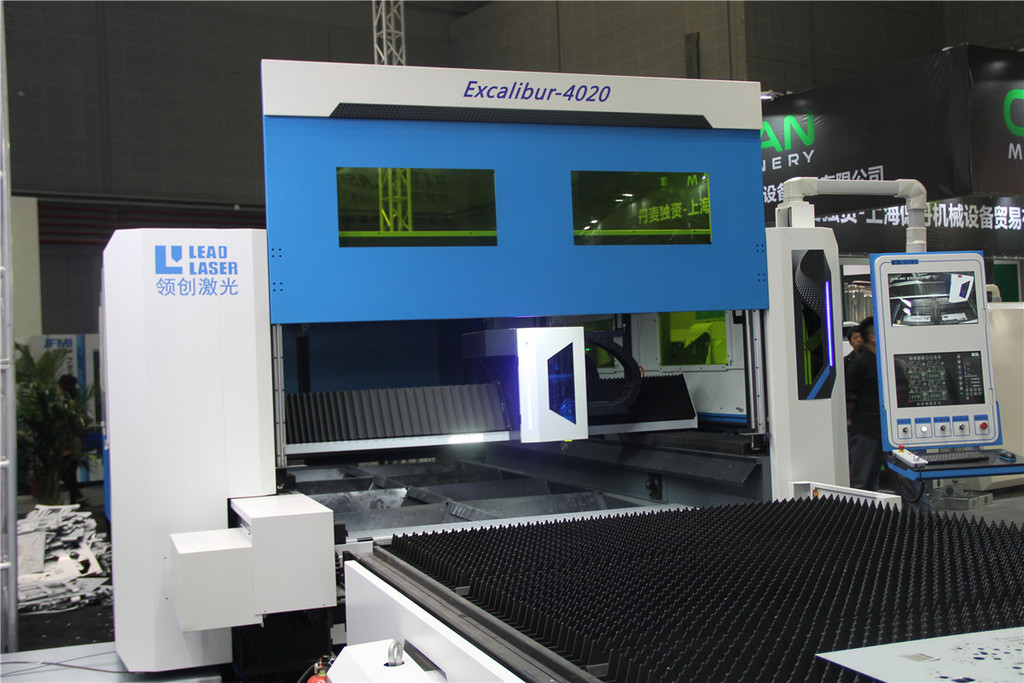

项目名称 | Excalibur-3015 | Excalibur-4020 | 单位 |
板材切割尺寸 | 3000*1500 |
|
|
X轴行程 | 3100 | 4050 | mm |
Y轴行程 | 1550 | 2030 | mm |
Z轴行程 | 80 | 100 | mm |
XY单轴最大定位速度 | 110 | 120 | m/min |
XY 联动最大定位速度 | 155 | 170 | m/min |
XY单轴最大加速度 | 2 | 2 | g |
Z轴最大加速度) | 3 | 3 | g |
定位精度 | ±0.03 | ±0.03 | mm/m |
重复定位精度 | 0.02 | 0.02 | mm |
激光器功率 | 3000-10000 | 4000-15000 | W |
