| 电流 | 直流 |
|---|---|
| 雕刻速度 | 0.1 |
| 作用对象 | 金属 |
| 品牌 | 首镭激光 |
| 型号 | sl-w20 |
第一部分 技术方案一、 设备主要特点

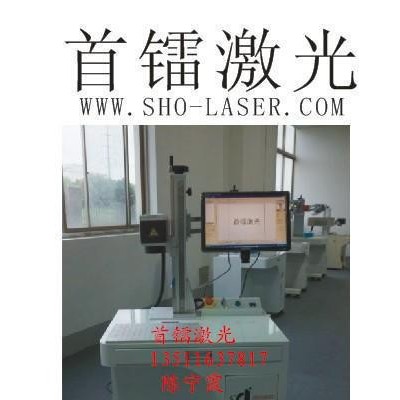

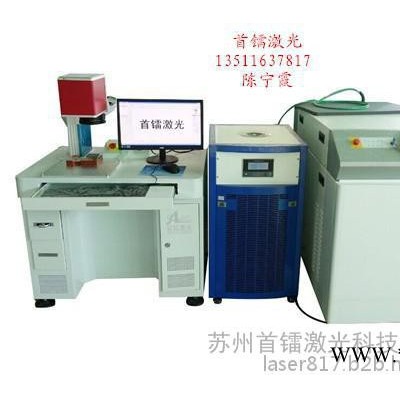

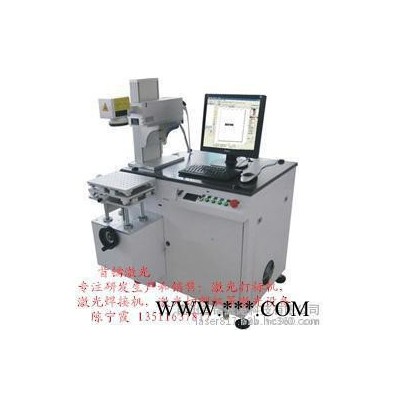

“首镭激光”的SL-CF300/500光纤激光切割机在激光切割应用方面具有许多独特的优势。
与传统的固体激光器使用晶体棒作为激光介质不同，光纤激光器的激光介质是掺镱双包层光纤，并被高功率多模激光二极管所泵浦,具有长寿命、稳定性高、免维护、体积小、节能等优点。
SL-F系列光纤激光切割机使用特点：
1）光束质量极好，适用于精密、精细打标
Ø SL-F系列光纤激光切割机光束质量比传统的闪光灯泵浦和半导体泵浦固体激光切割机好得多，为基模（TEM00）输出，发散角很小。尤其适用于要求高的精密、精细打标。
2）体积小巧、搬运方便、实现便携化
Ø SL-F系列光纤激光切割机的重量和占地面积分别是闪光灯泵浦固体激光切割机的1/10和1/4，节省空间，便于搬运。能适应加工地点经常变换的要求，实现产品的便携化。
3）激光输出功率稳定、设备可靠性高
Ø 能量波动低于2%，确保激光切割质量的稳定；平均无故障使用时间可达10万小时以上，分别是闪光灯泵浦和半导体泵浦固体激光切割机的200倍和15倍。
4）效率高、能耗低、节省使用成本
Ø 电光转换效率为30%，设备功率仅2000~2500W，是闪光灯泵浦固体激光切割机的1/8，长期使用可为用户节省大量的能耗支出。
二、 设备组成及配置介绍SL-CF300/500型光纤激光切割机主要由五部分组成，即：光纤激光器、光路及切割头系统、主控电源部分、计算机控制系统及机架工作台。
1、 设备主要配置名 称 | 产 地 | 备注 |
激光器 | 光纤激光器 | FIBER LASER长寿命、高可靠性、光束质量好 |
切割头 | 光纤专用 | 振镜系统，打标更精细、更快捷、可靠性高 |
F-θ透镜 | 国产优质 | 高品质光学器件 |
切割软件 | 专用打标软件中文版 | 专业激光切割软件；功能强大，操作简单方便，Autocad，Coreldraw，等软件格式可兼容。 |
控制计算机 | 中国 | 工业控制计算机，处理器频率3.0G以上、内存≥2G、硬盘≥500GB、19’液晶显示器、通讯接口USB×2、COM×1、LDT×1、LAN×1，中文WINDOWS操作系统； |
光纤激光器一体化整体结构，无光学污染、无功率的耦合损失，结构小巧紧凑，空气冷却，具有其他激光器不具备的高效率和可靠性。
Ø 优秀的光束质量
由于光纤激光器的激光介质是掺镱双包层光纤，谐振腔长，因此光束质量非常好，M2值为1.5，输出光斑直径可以达到10微米。
优秀的光束质量确保光纤激光切割机在多种材料上令人满意的切割效果，包括：金属、陶瓷、PCB电路板、有镀层的塑胶和玻璃等。
Ø 激光器使用寿命长
SL-CF系列光纤激光切割机使用915nm激光二极管作为泵浦源，其平均工作时间达10万小时。
Ø 体积小巧、适用于恶劣环境
由于光纤具有极好的柔绕性，激光器设计得相当小巧灵活、结构紧凑、体积小。光纤的表面积/体积比高，散热效果好，无需庞大的水冷系统，只需简单的风冷即可，可在恶劣的环境下工作，如在高冲击、高震动、高温度、有灰尘的条件下正常运转。
Ø 免维护操作
光纤激光器无需进行任何维护（不包括调整或清洁镜片）。
3、 光路及振镜扫描系统光学系统：1064nm基于振镜的高精度反射、聚光系统。
激光校正：选用红色可见激光准直系统指示光轴位置，指示光与激光同轴，在加工时可达到寻迹指示的功能，并及时进行精确对位。
4、 计算机控制系统计算机配置处理器频率3.0G以上、内存≥2G、硬盘≥500GB、19’液晶显示器、通讯接口USB×2、COM×1、LDT×1、LAN×1，中文WINDOWS操作系统。
Ø 控制系统及板卡
四路数字信号输入、两路数字信号输出，用于外部的辅助设备以及各种报警信号的连接。
界面友好：打标软件允许个性化的WINDOWS用户界面设定，因此软件可适应用户个性化使用要求。多语言支持，轻松本地化。
三、 技术参数表型号 | SL-CF500 |
激光器介质 | 锐科光纤激光器 |
切割范围(长×宽) | 1000mm×1000mm |
最大切割速度 | 1２米/分钟 |
冷却方式 | 风冷或水冷 |
激光波长 | 1070nm |
激光输出功率 | 500W |
激光器输入功率 | ＜1 .5KW |
最小线宽 | ≤0.12nm |
切割材料厚度 | 0.2-6mm |
驱动方式 | 进口伺服电机 |
传动方式 | 进口滚珠丝杆 |
电力配置 | 380V/50Hz/50A |
连续工作时间 | 24小时 |
机器重量 | 约400kg |
外观尺寸(长×宽×高) | （根据切割范围） |
价格（含税） | RMB460000.00元整 |
|
|
切割工艺参数
材质 | 切割厚度 （mm） | 切割最大速度（mm/min） | 打孔孔径 | 最小线宽 （mm） | 切割条件 | 备注 | |
不锈钢 | 0.5 | 3200 | 0.15 | 0.12 | 吹压缩空气 | 1.吹氧气速 度可提高50%-100% 2.吹氮气切面光滑无氧化,速度会减慢20% | |
1 | 1800 | 0.2 | 0.15 | ||||
2 | 900 | 0.25 | 0.2 | ||||
3 | 400 | 0.3 | 0.25 | ||||
4 | 250 | 0.4 | 0.3 | ||||
5 | 180 | 0.6 | 0.4 | ||||
6 | 120 | 0.7 | 0.45 | ||||
碳钢 | 0.5 | 3200 | 0.12 | 0.12 | 吹压缩空气 | 吹氧气速度可提高50%-100% | |
1 | 1800 | 0.15 | 0.12 | ||||
2 | 900 | 0.2 | 0.15 | ||||
3 | 400 | 0.3 | 0.2 | ||||
4 | 250 | 0.5 | 0.3 | ||||
5 | 200 | 0.6 | 0.35 | ||||
6 | 150 | 0.8 | 0.4 | ||||
铝 | 0.5 | 3200 | 0.12 | 0.12 | 吹压缩空气 | ||
1 | 1800 | 0.15 | 0.12 | ||||
2 | 900 | 0.2 | 0.15 | ||||
3 | 400 | 0.25 | 0.2 | ||||
4 | 250 | 0.3 | 0.25 | ||||
5 | 150 | 0.4 | 0.3 | ||||
6 | 120 | 0.5 | 0.4 | ||||
黄铜 | 0.5 | 2000 | 0.15 | 0.12 | 吹压缩空气 | ||
1 | 1200 | 0.2 | 0.15 | ||||
2 | 700 | 0.25 | 0.2 | ||||
3 | 300 | 0.3 | 0.25 | ||||
4 | 240 | 0.4 | 0.3 | ||||
5 | 120 | 0.5 | 0.4 | ||||
紫铜 | 0.5 | 800 | 0.12 | 0.12 | 吹压缩空气 | ||
1 | 500 | 0.15 | 0.12 | ||||
2 | 200 | 0.2 | 0.15 | ||||
注：小于1mm厚的切面无斜度，大于1mm厚的切面斜度小于1.5度 | |||||||
序 号 | 技 术 文 件 | 单 位 | 数 量 |
1 | 操作使用说明书 | 本 | 1 |
2 | 软件使用说明书 | 本 | 1 |
3 | 专用激光切割软件 | 套 | 1 |
4 | 产品合格证 | 套 | 1 |
第二部分 货物的质量保证、交货与服务
一、 质量和检查验收严格按照国际通用的标准和苏州首镭激光科技有限公司的企业标准验收。苏州首镭激光科技有限公司企业标准对有关生产过程中的工作环境与工作条件、基本技术要求、冷却要求、激光幅射安全、电气安全、试验方法、检验验收及包装运输等都制定了详细的标准。
苏州首镭激光科技有限公司已通过 ISO9001国际质量管理体系认证，形成了中小功率激光加工设备的设计、生产及服务等质量保证体系。
二、服务
1. 培训及安装培训：设备在乙方预验收完毕后，在乙方所在地，乙方对甲方技术操作、维修人员2-3名进行免费培训，培训内容包括：
激光安全防护常识
激光器的基本原理及激光切割机的构造
专用激光切割软件的操作技能
设备操作及注意事项
设备日常维护，激光器调整及备件更换操作技能
培训时间为3天左右。
安装调试：设备运到甲方后，在甲方的协助下乙方负责在甲方现场的安装调试并交付使用，自带必要的专用工具及调试用具。并再次培训需方的操作、维修人员。
2. 设备验收合同签订后乙方严格按合同技术指标条款设计和制造设备，设备生产。设备在甲方安装调试完毕，双方按预验收的标准对设备可行性、稳定性、可靠性进行最终验收。
