济南铸造锻压机械研究所有限公司

型号	LCF-1530FA,LCF-2040FA
电流	直流
控制方式	数控
是否可定制	是
作用对象	金属
品牌	捷迈机械
加工类型	激光切割
钣金材质	冷轧板
加工周期	一个月内
加工产品范围	五金配件制品

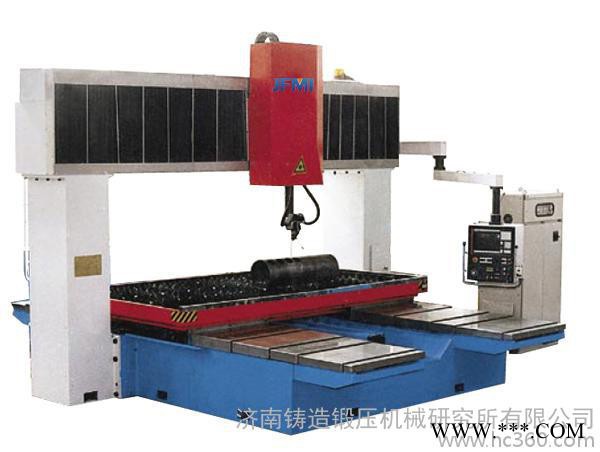

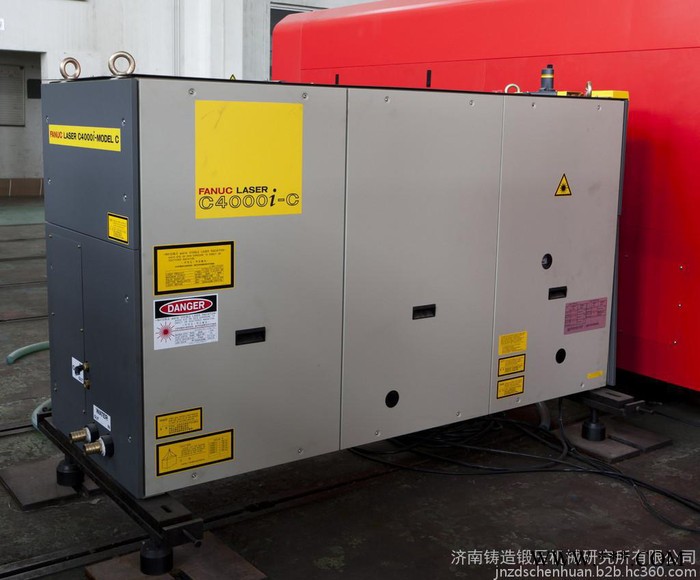

?      ☆-机床结构合理、精度高、速度快 ?      --机床采用飞行光路结构。切割时工作台及板材工件不动，龙门式横梁移动 ?      --双边驱动、惯量小、机床动态性能和稳定性好。切割小圆精度高，拐角无变形现象 ?      --最高定位速度可达到50m/min，加速度为1.5g ?       --激光器与机床分离安装，光路稳定，维护方便☆-精密的运动部件保证激光切割机的运行精度 ?      --机床运动机构采用进口德国REXROTH公司产精密滚珠直线导轨(H级精度)、大导程精密滚珠丝杠(T-5级精度)及日本NSK公司产精密成对轴承

?      --精度高、速度快。最大定位速度50m/min，定位精度±0.05mm/m，重复定位精度0.005mm

机床特性介绍

1. 设备组成简述：

FL系列数控光纤激光切割机是济南铸造锻压机械研究所有限公司2010年最新推出的激光产品。该机型采用目前国际最先进的光纤激光加工技术，飞行光路结构，采用小惯量的齿轮、齿条传动结构。具有运动速度快，动态性能好，切割精度高，性能更加稳定，减少上下料时间，提高效率，操作方便，外形美观等优点。

本机采用落地龙门结构，双边双电机驱动。经过三维软件和有限元优化后的结构，具有惯量低、加减速性能好及高刚性的优点，最高定位速度可达120m/min。经优化的布置方式，布置合理、紧凑，占地面积小.一体式封闭防护护罩，有效隔离光纤激光对人身可能造成的辐射伤害。

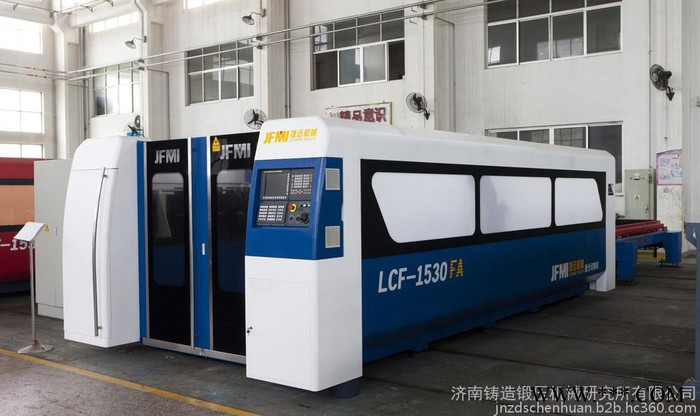

FL系列光纤激光切割机





2. 机床主要特点：

   ☆ 高刚性、低惯量的龙门横梁

-- 机床采用国际流行的飞行光路切割结构，切割时工作台及工件不动，机床运动性能好；

-- 龙门横梁采用航空铸铝结构，经有限元分析、优化，具有重量低、刚性高的特点，保证快速切割时的稳定性和可靠性；

-- 经退火处理的床身具有高刚性、无应力变形和优异的隔振效果；

--由进口伺服电机、低背隙减速机、高精度磨削齿轮、齿条及滚珠导轨构成的传动机构，速度快、精度高、寿命长；

☆ 高精度、高刚性的传动机构

   -- 进口精密级精密滚珠导轨，高刚性滑块保证长时间运行稳定性；

   -- 进口磨削精密齿轮、齿条驱动，低背隙精密减速箱，确保精度长时间运行稳定、可靠；

-- 机床配备齿条、导轨润滑功能，满足高负荷、长时间运转下传动机构高精度、高寿命、高效率的良好性能；

   --  龙门式结构保证了传动机构受力均衡、无偏载，保证整套传动机构的长使用寿命；

☆ 强大的高端数控系统

机床配备西班牙FAGOR公司数控系统及数字伺服驱动系统，FAGOR公司是全球数控系统行业著名企业，该公司产品在中国市场上占有率最高。目前在广州、北京、上海、大连等地均设有办事处，同时我公司备有库存，能及时为用户提供技术支持和备件服务。系统主要配置、功能如下：

-- 国际主流的西班牙FAGOR数控系统，功能强大；

-- 彩色液晶显示器，美观大方；

-- 全功能32位CPU数字系统，中文菜单，界面友好；

-- 具有状态显示和当前位置的显示功能；

-- 激光器功率与数控系统完全匹配：激光器的功率、脉冲频率、光闸开关、工作方式的选择以及各种辅助气体的转换可直接通过CNC进行控制

-- 后台编辑功能，可以在加工的同时进行现场编程；

-- 丰富的故障诊断系统，方便针对报警信息进行故障排查；

-- 可实现坐标旋转、变换、比例缩放、镜像加工等操作；

-- 丰富的通讯接口，与计算机直接通讯，传输零件程序文件；

☆ 高性能、低能耗的激光发生器

激光器采用美国IPG 2000W高功率光纤激光器

        IPG公司是第一个开发出高功率光纤激光器并将其成功引入商业市场，在不同的工业应用领域应用推广，从小功率微加工到高功率切割焊接，地质钻探。在市场上成功销售出超过 25,000 台激光器 。


外光路导光系统：

通过光纤传输，整套系统光路自保护功能完善，具备多路闭环保护系统，激光传输路径不存在漏光现象，加工过程产生的反光进入回路能及时关闭激光器，保护激光器。

主要特点描述：

-- 工作方式：连续波，波长1.07um，脉冲频率0-5kHz，功率范围10%～100%连续可调；

-- 高质量的光束模式，不大于2.5mm mrad。能量密度分布均匀，保证切割的高光洁度；

-- 长时间功率稳定性：≤2%

-- 激光器不使用工作气体，与CO2激光器相比，可大幅降低使用成本；

-- 针对部分薄金属板，可采用空气切割，大幅降低加工成本；

-- 光电转换率达30%，大幅降低电能消耗，节约运行成本；

☆ 进口专用电容式光纤激光切割头

  -- 采用德国precitec公司原装进口专用光纤激光切割头，电容式传感器，稳定、可靠；

  -- 抽屉式保护玻璃，方便更换，更可保护聚焦镜片不被污染；

  -- 配有专用光纤固定装置，保证光纤与切割头可靠连接；

☆ 切割气体数字控制系统

-- 进口气路控制元件，设计先进，可同时接入三种不同的切割辅助气体（空气、氧气、氮气），并自动转换；

-- 辅助气体采用电气比例阀控制，压力调整与切割工艺库有效集成。故切割不同板材时，可自动调整切割气体压力；

☆ 激光切割机专用CAD/CAM自动编程软件

-- 配有进口激光切割专用CAD/CAM排、套料、自动编程软件；

-- 功能强大的二维绘图模块，针对钣金等行业预设很多工艺图形，如钥匙孔、长圆孔、裁角等，方便图形绘制；

-- 实现同一零件的多种加工方式，切割、划线、穿刺等；

-- 针对加工图形尺寸大小，可自动选取不同加工参数，达到切割参数的精确匹配；

-- 丰富的打孔位置，引入、引出线类型可供选择；

-- 方便的共边切割功能，只须在排料时选中共边按钮，即可进行全自动共边排料；

三、设备组成及主要技术参数

设备主要组件

序号	名    称	规格	数 量	备 注
1	机床主机	FL系列	1台
2	数控系统	FAGOR 8055	1套	西班牙
3	激光器	1kw,2kw,3kw,4kw可选	1台	美国IPG公司
4	冷水机	激光器、切割头冷却	1台	IPG公司标配

主要技术参数

	项目名称		参数	单位
1	最大加工范围	X轴	3030	mm
		Y轴	1520
3	快速移动速度		145	m/min
4	定位精度		±0.05	mm/m
5	重复定位精度		0.025	mm

主要配置

序号	名称	数量	制造厂
1	激光专用数控系统	1	西班牙FAGOR公司
2	交流数字伺服电机	4	西班牙FAGOR公司
3	交流数字伺服驱动系统	4	西班牙FAGOR公司
4	精密齿条		德国WMH公司
5	精密齿轮		德国WMH公司
6	Z/F轴精密滚珠丝杠	2	台湾HIWIN公司
7	X轴精密滚珠直线导轨	2	日本THK公司
8	Y轴精密滚珠直线导轨	2	日本THK公司
9	Z轴精密滚珠直线导轨	2	日本THK公司
12	激光切割头	1	德国普瑞斯特公司
13	气路系统元器件	1套	Festo/smc

四、备件清单

随机提供

序号	名  称	数量	备 注
1	切割嘴(进口)￠1.5，￠2.0	各5个	随机免费提供
2	保护镜片	1片
3	陶瓷体	1个
4	内六角扳手	1套
5	螺丝刀（十字花、平口）中号	各一把
6	开口扳手	1套
7	生胶带	1卷
8	704硅橡胶	1筒
9	行程开关	4个
继电器	4个
