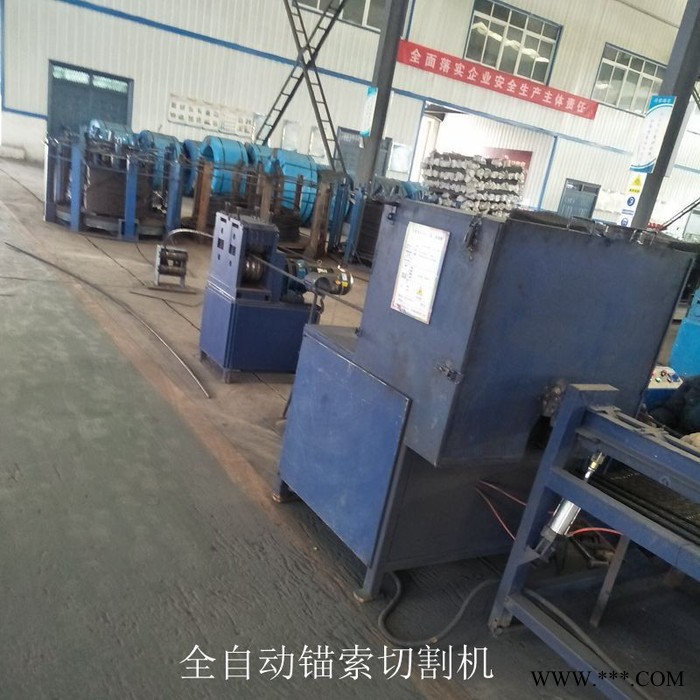

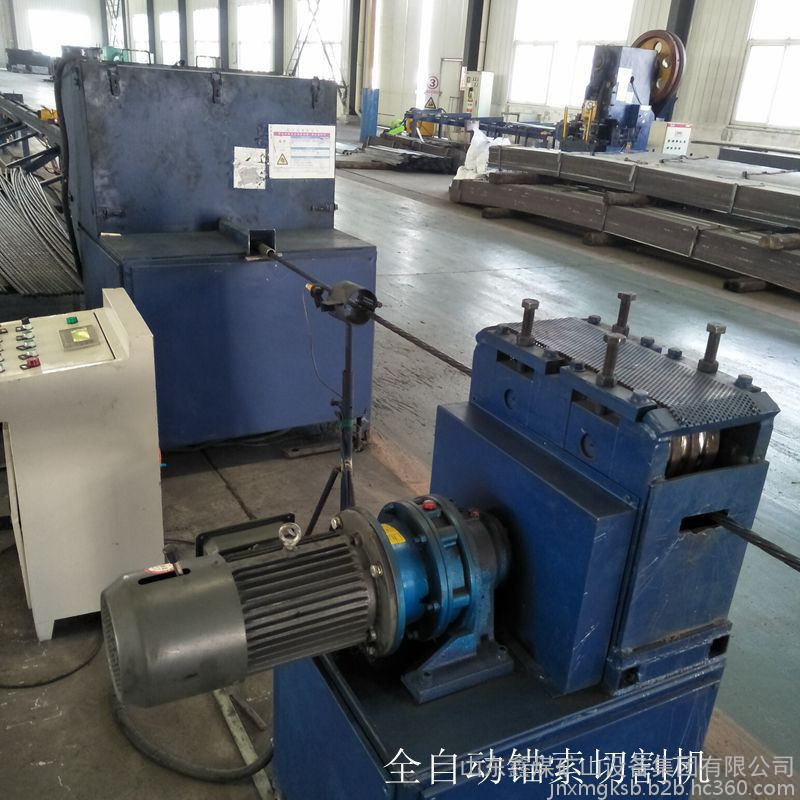

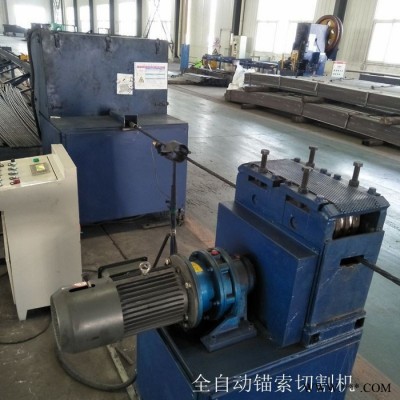

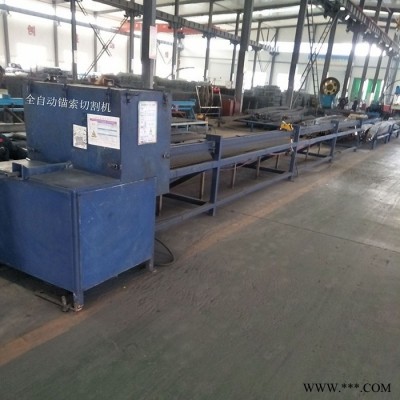

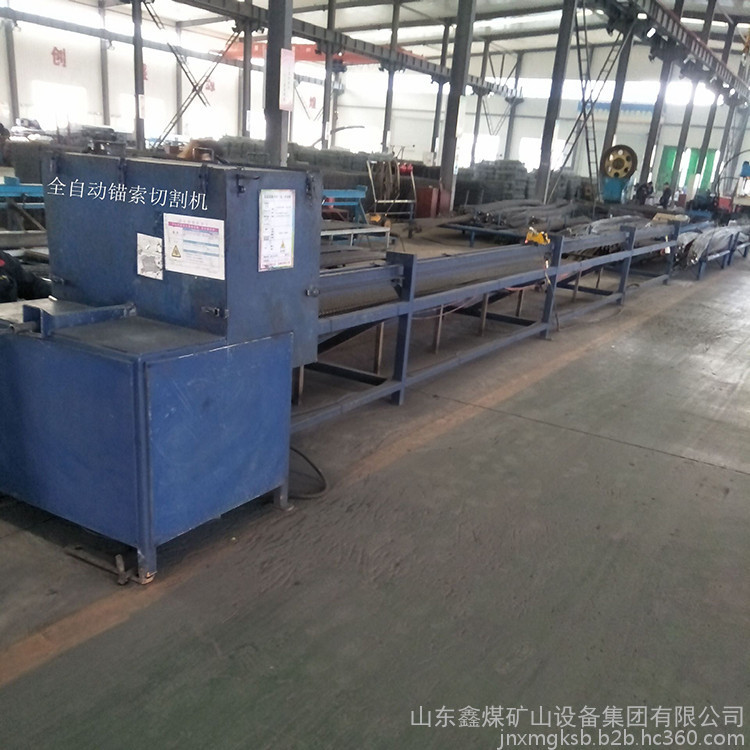

QGW-2A 锚索自动切割机 全自动锚索切割机 钢绞线切割机

技术参 数
（1）设备尺寸：长 20000mm×宽 1000mm×高 1700mm；
（2）整机功率：7kW；
（3）工作电压：380V；
（4）切割速度：0.48m/s（18米/分钟,1080 米/小时）不间断切

QGW-2A型数控锚索线全自动切割机共由七部分组成，具体如
下：

3.1 放线盘

放线盘作用是承载锚索线盘的重量，在驱动装置的牵引作用下
旋转放线。放线盘设计有交叉顶盘，防止锚索线弹线伤人

切 割主机主要功 能是不间断切割锚 索线，同时具 有锚索线夹
紧、导向、 切断检测、换片报警、越位报警 等功能。所有操作与
电控系统配合自动完成。

3.5 控制柜

控制柜功能：由可编程控制器（PLC）控制电机送料、反转，
启动/停止切割机，切割结束自动回复原位，并自动将切割好的锚
索线堆码。 系统采用触摸屏控制和按钮控制 两种方式，增加了系
统的可靠性。可设置切割机手动、连续、定量三种切割方式。

空压机为 系统的控制气缸提供高压起 源，用于控制锚索线夹
紧、切割机切割、锚索线卸料等动作。
