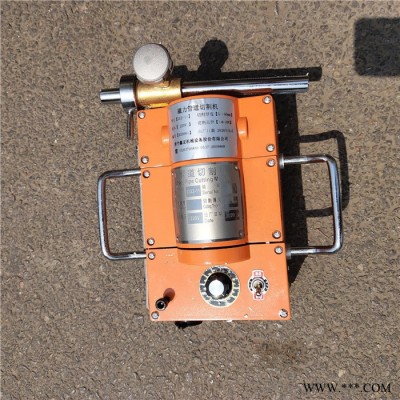

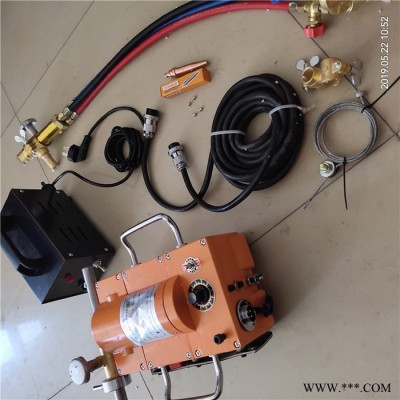

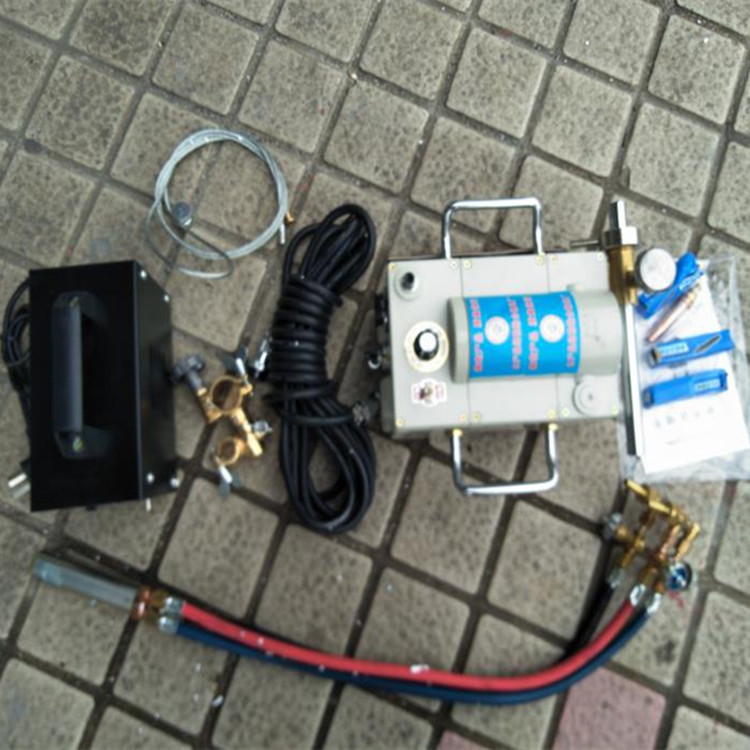

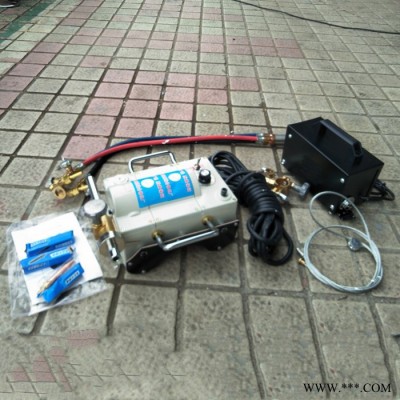

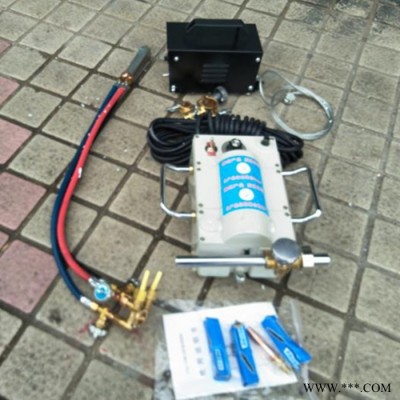

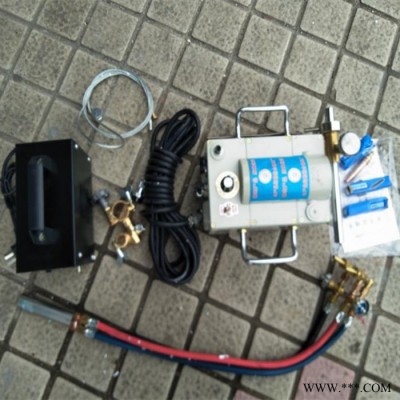

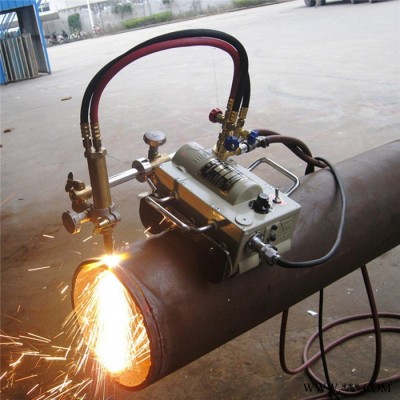

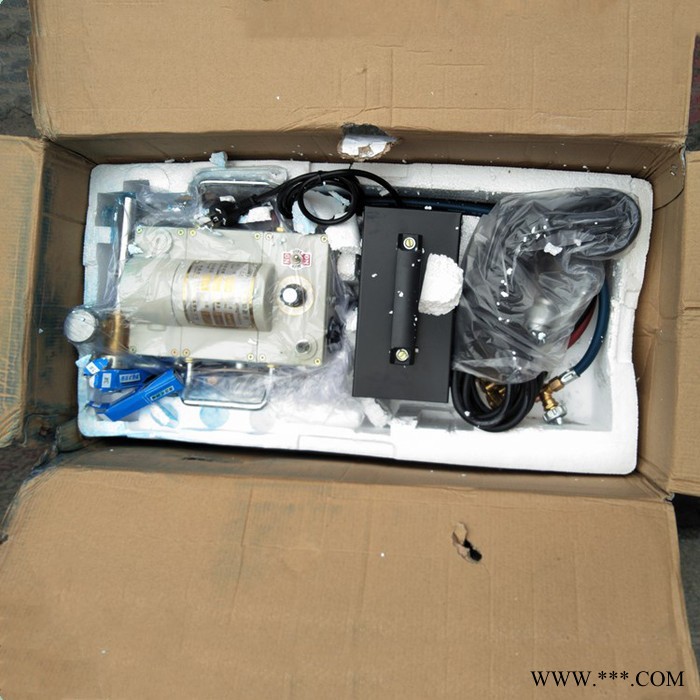

磁力管道切割机,具有两组四个 磁性轮,通过传动机构自动环绕钢管进行切割,切割工艺可采用氧-**火焰,或氧- 火焰.它适用于直径108mm以上的各种规格的无缝钢管切割与坡口.由于磁性轮的吸附力,该切割机也可在平、立、横、仰各种空间位置上进行全位置多向切割,切割与坡口可一次完成,使用该切割机可提高功效,保证质量,减轻劳动强度.

CG2-11型磁力管道切割机主要技术数据

1、外形尺寸与重量：机身外形尺寸 350×240×220毫米( 长×宽×高) 机体重量 14.5公斤

2、切割范围：无缝钢管直径 >φ108毫米以上均可 ?管壁厚度 5～50毫米

3、切割精度：在φ159～φ425毫米无缝钢管上切割一周，中心偏差小于0.5毫米。切割与坡口表面粗糙度可达到12.5 －6.3

4、切割速度： 50～750毫米/分，由可控硅无级调速。

5、电动机：采用70SZ08直流伺服电动机，转速6000转/分，功率：68瓦。

6、控制箱：控制箱电源电压220伏。

7、磁性轮吸附力： 50公斤以上。

8、行车冲动量：在钢管上旋转下坡时小于0.5毫米。
