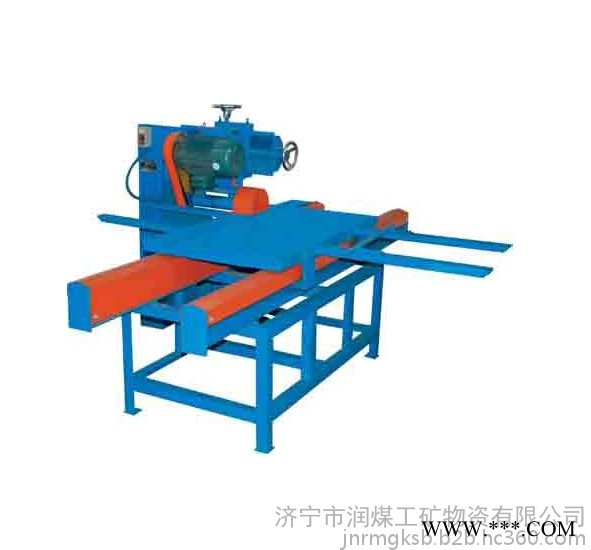

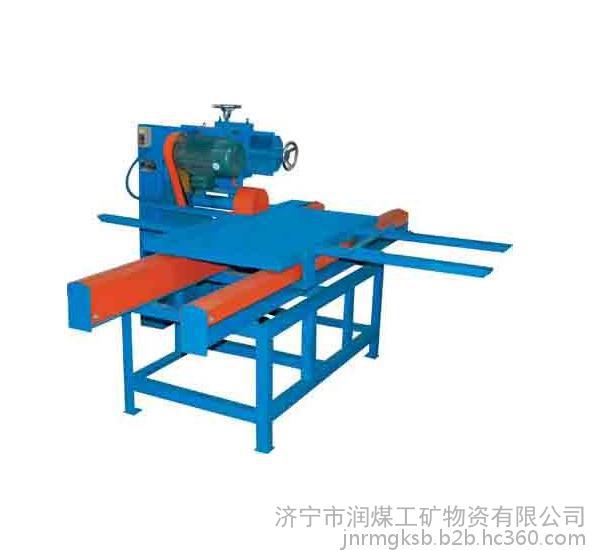

FY-114/180立式多功能瓷砖切割机
使用说明
1、使用前应检查电源电压应在额定值的10％以内，接通电源前，开关应处于断开状态。
2、使用前仔细检查，切割片是否有裂纹或损伤，如有请立即更换。
3、该机实施45度倒角时应转动提升螺杆，提升机头呈45度。检查切片进入工作状态，不摩擦底版后才能开始切割作业。
4、工作进给要求平稳不得用力过猛，如锯片转速急剧下降时应减少进给力，以防止过载损坏机器。
5、严禁拆除防护罩进行切割。
6、锯片冷却水源为自来水，使用前将水管接通自来水龙头，出水量合适为宜。
性能特点
1、本机能使80×80cm块材进行垂直切割和45度角切割。
2、机头可纵向、横向、任意移动，可旋转角度，适于大幅高硬度瓷砖的切割倒角。
注意事项
1、本机具有方向性，严禁倒转，否则会造成机器损坏和人身安全。
2、机器作业时，机身必须接地，严禁离地工作。
3、及时清理工作台，班后放掉水槽内积水和沉淀物。
4、严防重物冲击工作台面。
5、机器长时间不用时，应存放于干燥清洁的地方。
用途与特性：
FY-114/180型立式多功能瓷砖切割机，是我厂开发研制的具有多种功能的瓷砖专用锯片切割机械。该产品安装φ180mm专用玻化砖切片，能对花岗石、大理石、瓷砖、木材，进行倒角垂直切割，是建筑装修、建筑施工单位必备的切割设备。
主要技术参数：
1**大切割长度：800mm
2**大切割厚度：花岗石20-25mm，大理石20-25mm，瓷砖1-1.5mm
3、锯片直径:φ105mm(内孔φ20)，φ125-φ 180mm(内孔φ22、φ23)
4、机头倾角范围:0°-45°
5、锯片转速：3800r/min
6、电机规格：YS90L-2 、2200w、 380V
7、外形尺寸：(长×宽×高)1520mm×640mm×1180mm 工作台：80cm×86cm
8、整机重量：225kg
