| 类型 | 直流等离子焊机 |
|---|---|
| 电流 | 直流 |
| 控制方式 | 数控 |
| 驱动形式 | 自动 |
| 用途 | 切割 |
| 频段 | 高频 |
| 作用对象 | 金属 |
| 作用原理 | 脉冲 |
| 等离子源 | 754 |
| 最大切割厚度 | 75（mm） |
| 频率 | 64（hz） |
| 输入电压 | 6（V） |
| 额定输入电源容量 | 4（KVA） |
| 输出电流调节范围 | 9（A） |
| 空载电压 | 59（V） |
| 额定负载持续率 | 59（%） |
| 功率 | 9（W） |
| 功率因素 | 9 |
| 效率 | 56 |
| 绝缘等级 | 5 |
| 外壳防护等级 | 656 |
| 外形尺寸 | 2 |
| 工具净重 | 49（Kg） |
| 规格 | 5 |
| 品牌 | 庆安 |
| 型号 | 标准 |

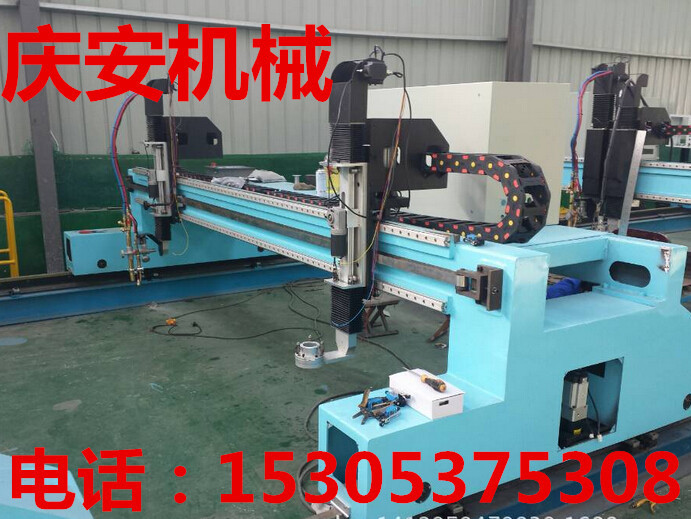

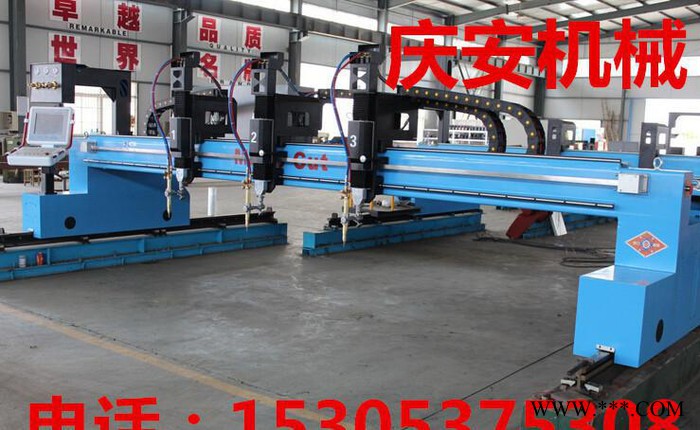

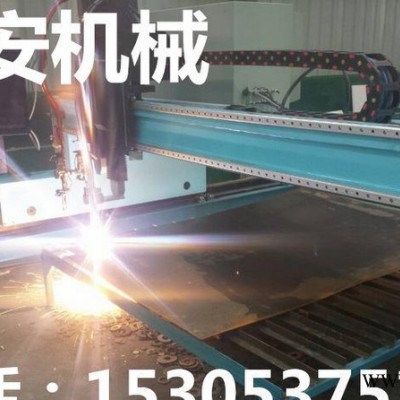

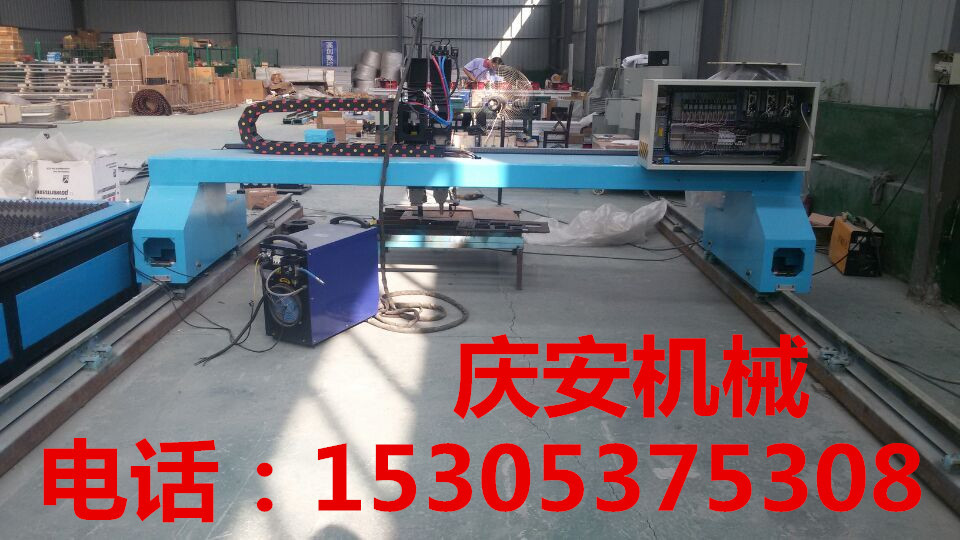

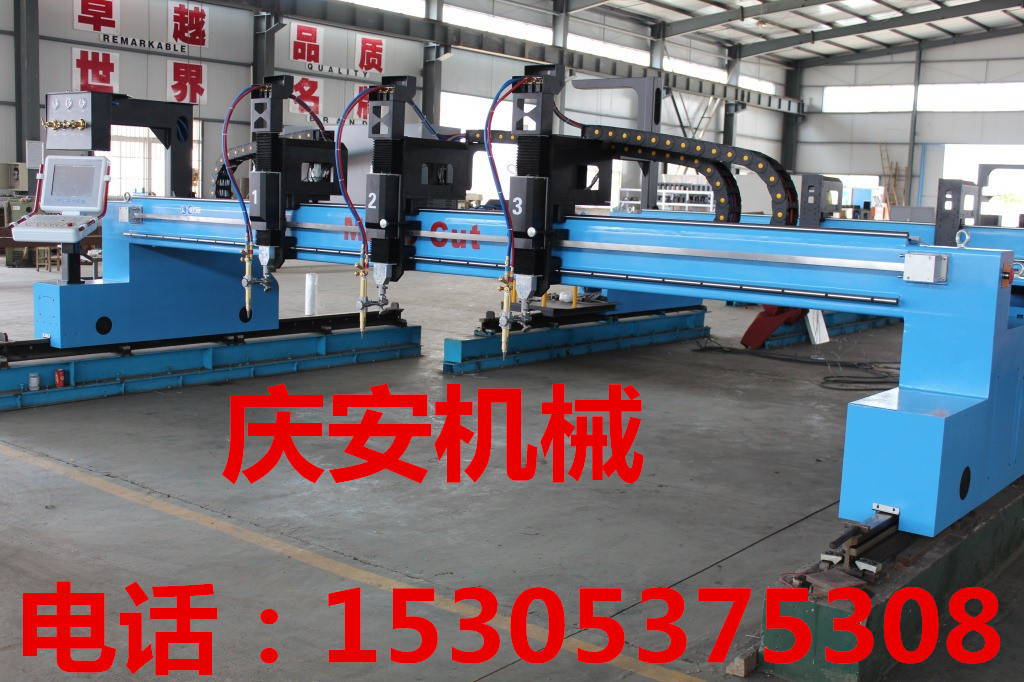

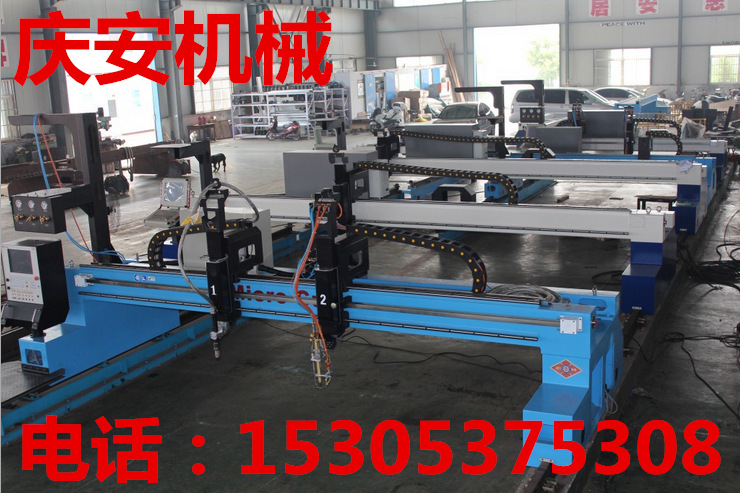

龙门式数控切割机系列
详解
数控等离子切割机具有操作简单**度高、工作效率高、劳动强度低等多种优点,在多个种类的加工件中应用十分广泛。数控等离子切割机常被应用于多个行业,如:化工机械、汽车工业、通用工程机械等。
对于那些采用传统方式难以切割的材料,可通过数控等离子切割机完成。此外,在切割速度上,在切割小厚度普通碳素钢薄板时,数控等离子切割速度快于传统氧切割速度的数倍,同时,切割面保持光洁,热变形情况较好。数控等离子切割机切割件质量对于产品质量有着十分关键的影响,科学合理的优化切割路径具有重要价值。
切割件热变形的原因分析在进行等离子切割机操作的过程中,出现时热变形的情况的概率较小,然而,在金属板材轧制和冷却中难以避免产生残余内应力。这是因为,在切割过程中,由于受到局部高温热源因素的影响,金属板材会沿着切割的方向发生膨胀,膨胀后的金属板材周围的母板便会受到一定的限制,导致金属板材在切口边缘的位置上发生较大的应力作用。
1、该龙门式数控切割机可根据用户需求配置等离子、火焰等多把割炬。 2、数控火焰/等离子切割机是一种高效率，节约能源的切割设备。适用于各种厚度的碳钢、不锈钢及有色金属板材的精密切割下料，提高板材利用率，省时省料。数控火焰切割机能对厚度5—300mm的碳钢进行高品质的切割下料。 3、龙门式箱式横梁、承载力好,适合宽跨距,高效双边驱动,结构紧凑,整体回火、充分消除焊接应力,性能稳定可靠。 4、横向导轨采用国产或进口直线导轨,精度高、导向好。纵向导轨采用特质钢轨,表面经磨削处理,具有很高的机械精度和耐磨性。 5、驱动齿条、齿轮由专业厂家定制,表面渗碳淬火,精度高。横向、纵向传动采用德国NEUGART高精度、大转矩、低背隙、免维护行星齿轮减速机。 6、驱动系统为伺服驱动或步进驱动，根据用户需要可选用世界**产品——进口日本松下交流伺服驱动或步进电机驱动，是整机更加平稳运行，速度变速范围更宽，加速时间短； 10、多配置切割用途,通过配置不同的切割工具,不同的割炬系统能够满足各类火焰、喷粉、等离子等加工用途。 11、系统分为气体控制盘和气路分配系统,专业厂家生产。配有自动点火装置、回火防止器,安全稳定。 12、根据用户需要可以配各种进口或国产等离子切割,满足不同金属材料切割。 13、根据用户需要,增加其它特殊功能。 | |||||
轨距（mm） | 3000 | 4000 | 5000 | 6000 | 7000 |
工作宽度(mm） | 2200 | 3200 | 4200 | 5200 | 6200 |

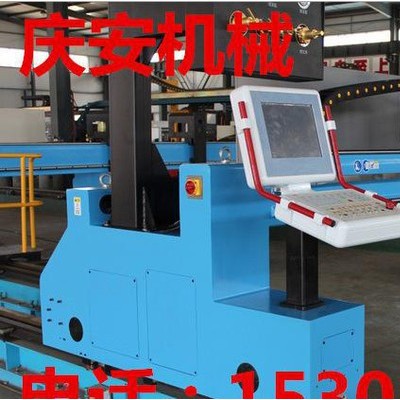

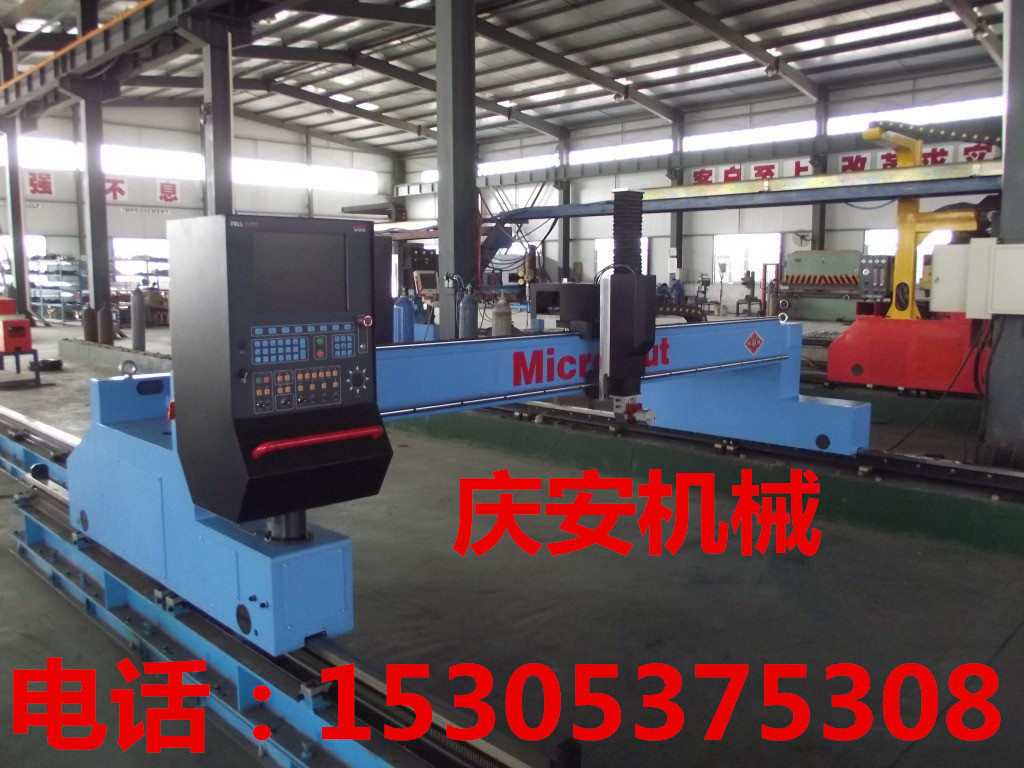

数控系统 | 上海交大数控系统或北京斯达峰数控系统 | ||||
火焰割炬 | 数控专用火焰割炬 | ||||
等离子电源 | 根据用户需求可选配 | ||||
割炬升降行程（mm） | 200 | ||||
空程速度（mm/min） | 0-10000 | ||||
切割速度（mm/min） | 0-6000 | ||||
火焰切割厚度（mm） | 5-300 | ||||
等离子切割厚度（mm） | 根据等离子电源大小而定 | ||||
燃气种类 | **或天然气、丙烷 | ||||
地基种类 | H型钢或水泥地基，标准配置为H型钢地基 | ||||
一、使用前及切割时
1.应检查并确认电源、气源、水源无漏电、漏气、漏水，接地或接零安全可靠。
2.小车、工件应放在适当位置，并应使工件和切割电路正极接通，切割工作面下应设有溶渣坑。
3.应根据工件材质、种类和厚度选定喷嘴孔径，调整切割电源、气体流量和电极的内缩量。
4.自动切割小车应经空车运转，并选定切割速度。
5.操作人员必须戴好防护面罩、电焊手套、帽子、滤膜**和隔音耳罩。不戴防护镜的人员严禁直接观察等离子弧，裸露的皮肤严禁接近等离子弧。
6.切割时，操作人员应站在上风处操作。可从工作台下部抽风，并宜缩小操作台上的敞开面积。
7.切割时，当空载电压过高时，应检查电器接地、接零和割炬手把绝缘情况，应将工作台与地面绝缘，或在电气控制系统安装空载断路断电器。
8.高频发生器应设有屏蔽护罩，用高频引弧后，应立即切断高频电路。
9.使用钍、钨电极应符合JGJ33-2001第12.7.8条规定。
二、切割操作及配合人员防护
1.现场使用的等离子切割机机，应设有防雨、防潮、防晒的机棚，并应装设相应的消防器材。
2.高空切割时，必须系好安全带，切接切割周围和下方应采取防火措施，并应有专人监护。
3.当需切割受压容器、密封容器、油桶、管道、沾有可燃气体和溶液的工件时，应先消除容器及管道内压力，消除可燃气体和溶液，然后冲洗有毒、有害、易燃物质；对存有残余油脂的容器，应先用蒸汽、碱水冲洗，并打开盖口，确认容器清洗干净后，再灌满清水方可进行切割。在容器内焊割应采取防止触电、中毒和窒息的措施。割密封容器应留出气孔，必要时在进、出气口处装设备通风设备；容器内照明电压不得超过12V，焊工与工件间应绝缘；容器外应设专人监护。严禁在已喷涂过油漆和塑料的容器内切割。
4.对承压状态的压力容器及管道、带电设备、承载结构的受力部位和装有易燃、易爆物品的容器严禁进行切割。
5.雨天不得在露天焊割。在潮湿地带作业时，操作人员应站在铺有绝缘物品的地方，并应穿绝缘鞋。
6.作业后，应切断电源，关闭气源和水源。
以上价格仅供参考，具体以实际报价为准。
1，因产品生产批次、具体型号不同，网上报价不太准确，具体产品价格请电话或旺旺联系，以实际报价为准。
2，根据客户指定发货地点不同运费不同，货运时间为2-5天，因物流运输不确定因素较多如：路况，天气等，根据物流运输过程中实际情况货物到达时间稍有不同。
3，因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的业务人员15305375308进行具体核实。
注意事项
关于质保：
除个别易损件外，其他部分质保一年。一年内在非人为因素下产品出现质量问题可免费维修，不能使用的可免费退换货。
商品的质量性能:
1、我公司经销投标货物产品种类、品牌、质量标准或服务的资格均得到有关行政主管部门的许可。所提供的货物是原装**，均通过**有关质检部门的质量检验，有3C标志，获ISO9001国际质量体系认证。
供货时间及地点：
1、按合同规定时间(3个工作日)，招标文件有特别规定的按招标文件执行；
. 2、款到后2日内发货，机械设备配送至客户指定县市区，客户自提，有特殊要求者请电话联系15305375308
售后服务保证：
1、庆安机械公司负责将用户所订购的设备免费安装、调试直至正常运行；
2、庆安机械公司在安装现场免费为用户提供基本操作、日常保养的培训服务；
3、庆安机械公司自设备验收合格之日起按原厂家标准保修条例对本项目的设备提供保修服务；
4、庆安机械公司免费将原厂家标准保修服务提升为上门保修服务；
5、庆安机械公司免费将原厂家标准保修服务提升为终身保修服务，保修期外的设备仅按成本价收取故障配件费；
6、庆安机械公司服务响应时间为4-8小时，法定工作日内，济宁市区用户4小时到达故障现场，市外省内用户第二个工作日到达故障现场；
7、庆安机械公司将免费提供系统及硬件设备升级的技术咨询；
发货方式：30%定金发货，客户提货时付清余款。
