既可以切割圆管，也可以切平板 一机两用，经济实惠

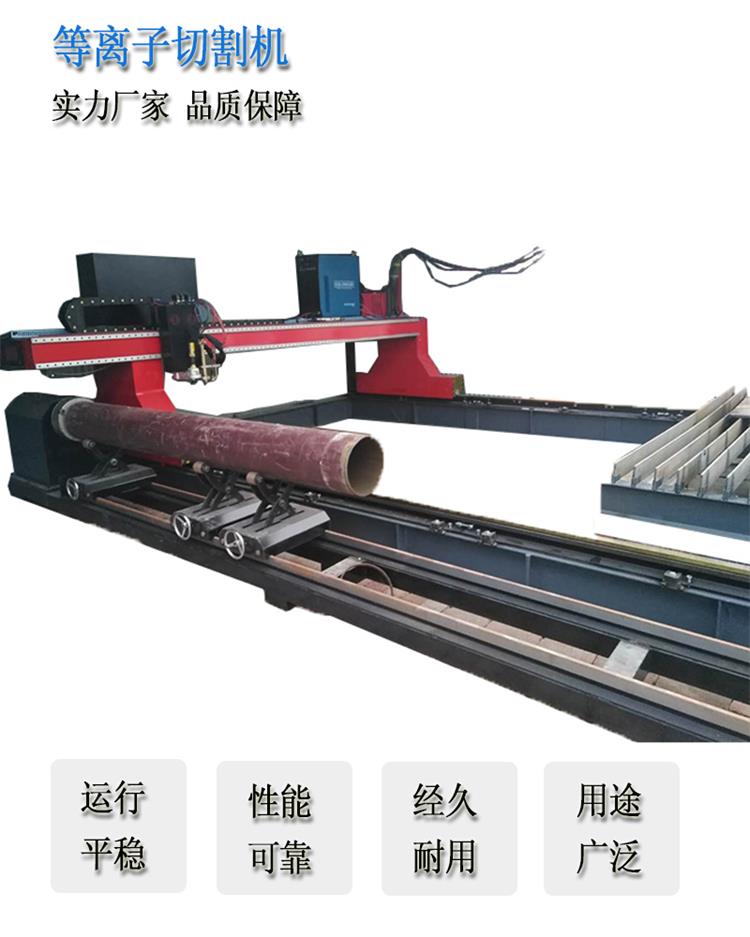

龙门管板切割机简单介绍

标准龙门管板切割机 两用切割机

配置为 1个等离子1个火焰，（薄板用等离子切割，厚板用火焰切割）

龙门式等离子切割机

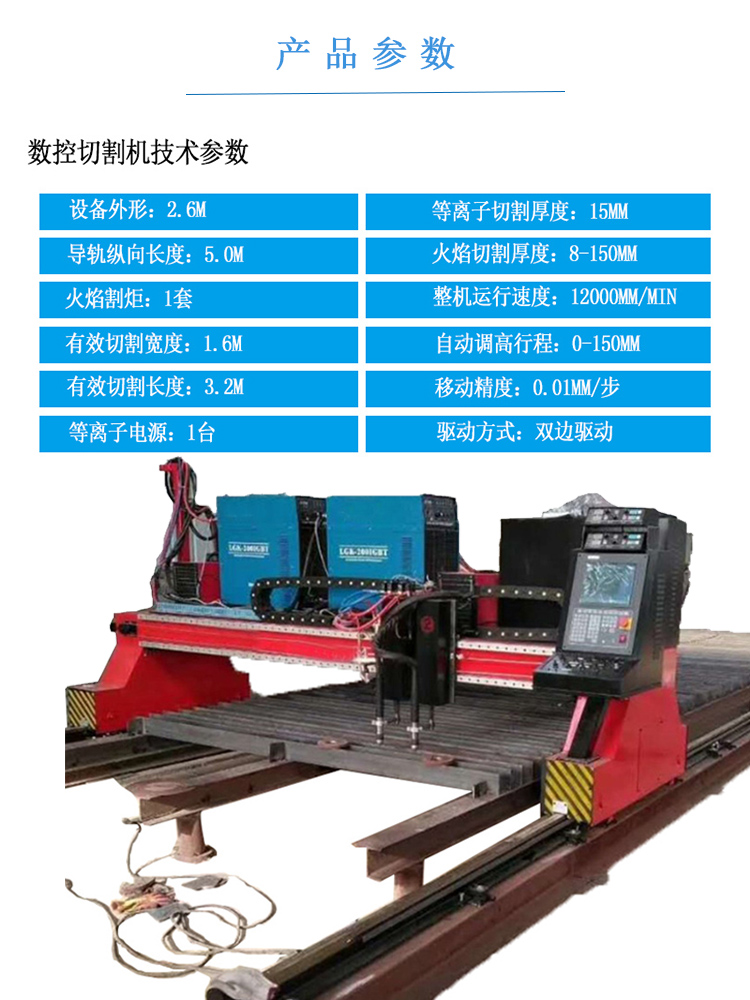

等离子切割厚度：0.3-15mm

火焰厚度：5-250mm

切割面积：3*6m

切割管径：30-320

龙门管板切割机

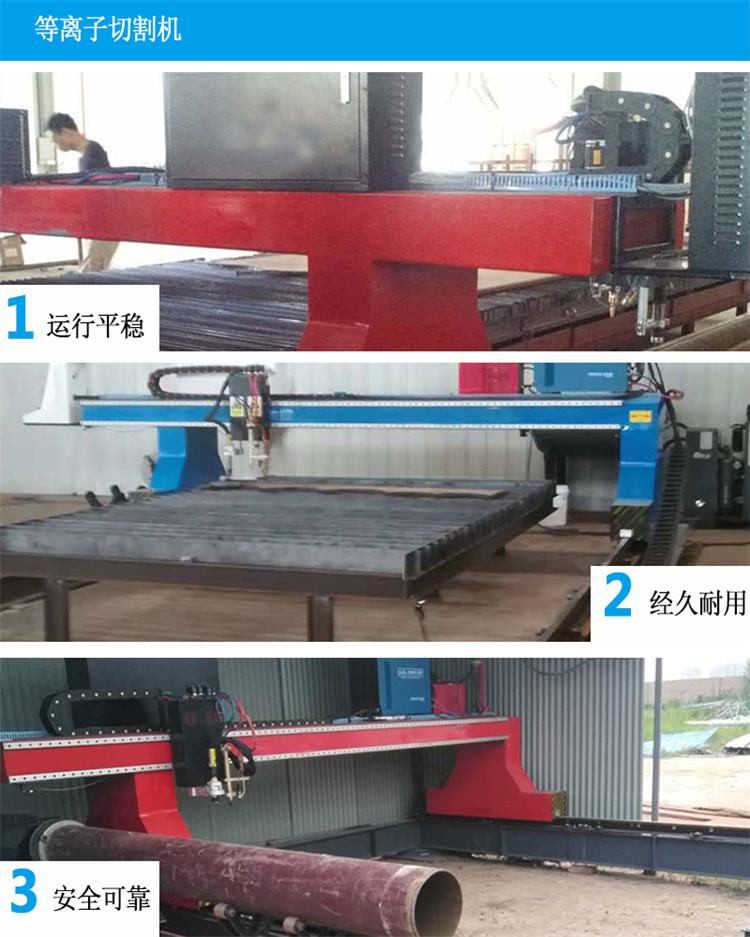

该型切割机为龙门式结构，配置火焰或等离子切割，采用双边驱动，运行稳定，配置好，工作效率高。用于各种低碳钢、锰钢等金属材料的大、中、小型钢板下料。

横梁：采用方管跟铁板拼焊结构，具有刚性好，强度高，惯量小的特点。所有焊接件均时效去应力处理，有效的防止了结构变形，再经刨床加工，保证机床及导轨的直线度，从而确保了设备的精度。

纵、横向驱动：均采用精密齿轮齿条（7 精度）传动。横向导轨采用高速双轴芯导轨，稳定性更好，寿命更长，降低了维护成本。纵向导轨是由精密加工的特质钢轨制成，保证了切割机的运行平稳，精度高，且经久耐用，清洁美观。

龙门式板管两用切割机具有自动化程度高，精度高，切割速度快，切割效果好，成本低等特点，广泛应用于灯具，机床制造、造船、工程机械，矿山机械、压力容器、电力、桥梁建筑、钢结构等行业。

龙门板管一体切割机简介
1、能在主管上切割多个不同方向、不同直径的圆柱相贯线孔，满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件。
2、能在支管端部切割圆柱相贯线端头，满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。
3、能在圆管端部切割斜截端面。
4、能在圆管上切割焊接弯头，“虾米节”两端斜截断面。
5、能切割与环形主管相交的支管相贯线端头。
6、能切割变角度坡口面。
7、能在圆管上切割方孔、腰形孔。
8、能进行钢管截断。

数控管板一体切割机是一种对钢管端部结合处作自动计算和切断、对金属板面异性件加工的设备。该机器能广泛应用于造船、建筑、石化、机械、冶金等行业的管道结构件的切割加工。这些行业中有大量的管道结合相贯线孔、相贯线端头，还有俗称“虾米节”的弯头，此类加工大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后又繁复的方法来进行。而我厂制造的GB系列数控管道切割机能十分方便地切割此类工件，并且操作工人不须编程、只需输入相互配合的管子的半径、相交角度等参数，机器能自动切割出管子的相贯线、相贯孔、以及焊接坡口,不再需要人工打磨。

 工作台（X轴）：工作台为整体框式结构、在工作台的侧面上、下安装有二根相互平行的直线导轨，导轨间     安装精密齿条，通过移动体上的驱动系统带动齿轮转动，实现了纵向齿轮、齿条传动。

1  卡盘旋转装置（Y轴）：通过伺服电机＋减速箱带动整个传动系统，由卡盘带动工件正、反向旋转。

2   割炬座升降装置（Z轴）：由交流饲服电机经过精密减速机带动丝杆、滑灵传动，实现割炬座上、下运动。直线导向机构，保证了移动体在移动过程的平稳性。

3   控制系统采用相贯线切割专用系统，通过系统窗口进行人机对话，在“参数设置”界面下，用户可根据加工要求设置各种参数，软件在设计时已经设置了默认的参数值，用户可以通过单击“加载默认值”按钮进行加载；将要切割的参数一次性输入，系统将根据输入的参数自动生成切割程序，实现连续切割。使得机器操作非常简便单。
