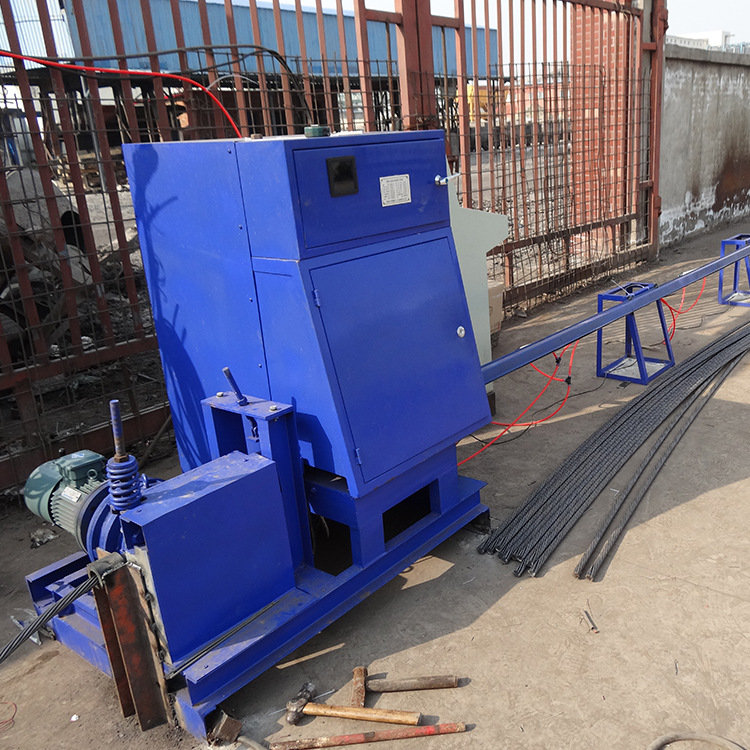

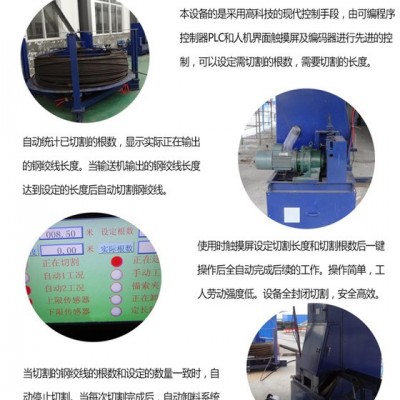

本设备的是采用高科技的现代控制手段，由可编程序控制器PLC和人机界面触摸屏及编码器进行先进的控制，可以设定需切割的根数，需要切割的长度。自动统计已切割的根数，显示实际正在输出的钢绞线长度。当输送机输出的钢绞线长度达到设定的长度后自动切割钢绞线。当切割的钢绞线的根数和设定的数量一致时，自动停止切割。当每次切割完成后，自动卸料系统都会自动把切下的钢绞线自动推落下来。

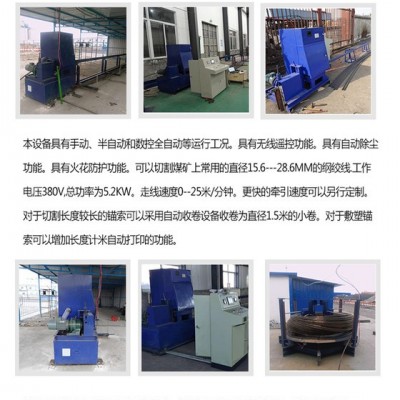

本设备具有手动、半自动和数控  自动等运行工况。具有无线遥控功能。具有自动除尘功能。具有火花防护功能。可以切割煤矿上常用的直径15.6---28.6MM的纲绞线.工作电压380V,总功率为5.2KW。走线速度0--25米/分钟。更快的牵引速度可以另行定制。对于切割长度较长的锚索可以采用自动收卷设备收卷为直径1.5米的小卷。对于敷塑锚索可以增加长度计米自动打印的功能。

本设备的优点是减轻工人的劳动强度，降低工人的工作危险程度，提高  程度。一人即可完成原来5--6人共同才可完成的工作量。

产品特点：使用时触摸屏设定切割长度和切割根数后一键操作后  自动完成后续的工作。操作简单，工人劳动强度低。设备  封闭切割，    。

产品技术参数：

序号 名   称 参   数 备   注

1 电源电压 3相，380V

2 设备总功率 8.7KW

3 切割机功率 3.0KW/380V  3∮

4 牵引电机功率 3.0KW/380V  3∮

5 气源电机功率 2.2KW/380V  3∮ 用户自备气源或空气压缩机0.36m3/分钟

6 电气控制功率 0.5KW 采用PLC和7寸彩色触摸屏控制。

7 控制回路电源电压 AC220V

8 气源压力 0.5—0.7MPa

9 醉大牵引锚索线速度 25米/分钟 提速可另定制

10 每次可切割根数 1根/次

11 无线遥控操作 非标配 可另行定制

12 设备操控 彩色触摸屏，或控制按钮，或遥控器

13 锚索定尺方式（任意设定长度） 定长限位 一种定尺方式

14 可切割锚索直径 15.4—21.8毫米

15 放料盘直径 1500毫米 适用于锚索盘外径小于1500mm的盘装锚索

16 卸料导槽长度 13.35米出厂标配

17 每小时可切割根数 75—150根/小时 数量与定尺长度有关

18 切割方式 砂轮片切割 砂轮片直径400mm

19 砂轮片磨损换片提醒功能 无

20 每班（8小时）可切割根数 600—1200根/班

21 放料装置形式 水平转盘式 垂直框架式可另行定制

22 设备占地面积 22米（长）*2米（宽）*1.5米(高)

23 设备除尘方式 无

24 设备总重量 1.8吨

技术参 数

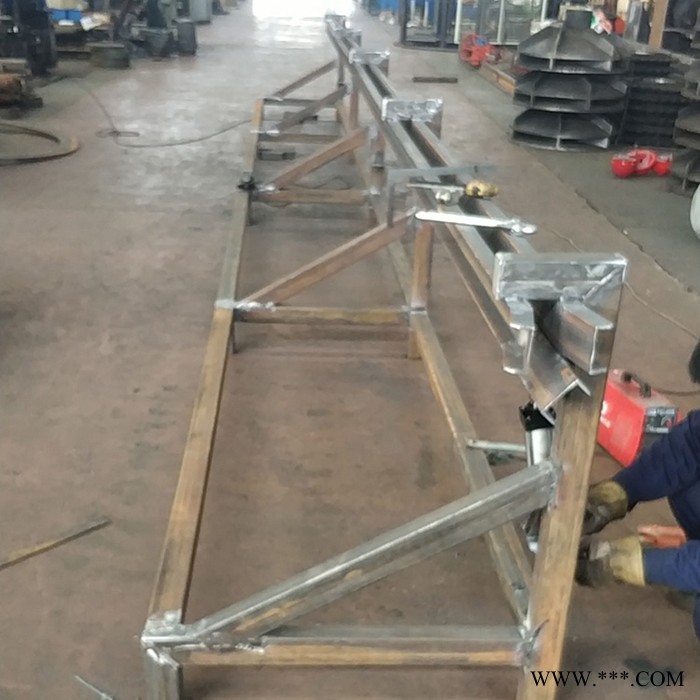

（1）设备尺寸：长 20000mm×宽 1000mm×高 1700mm；

（2）整机功率：7kW；

（3）工作电压：380V；

（4）切割速度：0.48m/s（18米/分钟,1080 米/小时）不间断切

 QGW-2A型数控锚索线  自动切割机共由七部分组成，具体如下：

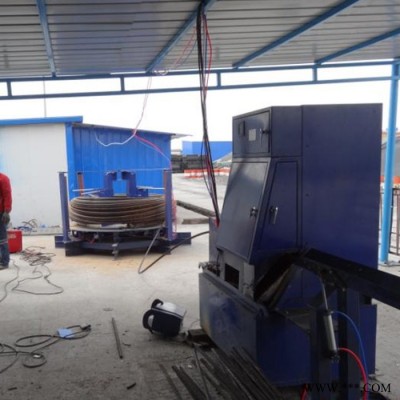

3.1 放线盘

放线盘作用是承载锚索线盘的重量，在驱动装置的牵引作用下旋转放线。放线盘设计有交叉顶盘，防止锚索线弹线伤人切 割主机主要功 能是不间断切割锚 索线，同时具 有锚索线夹

紧、导向、 切断检测、换片报警、越位报警 等功能。所有操作与电控系统配合自动完成。

3.5 控制柜

控制柜功能：由可编程控制器（PLC）控制电机送料、反转，启动/停止切割机，切割结束自动回复原位，并自动将切割好的锚索线堆码。 系统采用触摸屏控制和按钮控制 两种方式，增加了系统的可靠性。可设置切割机手动、连续、定量三种切割方式。 空压机为 系统的控制气缸提供高压起 源，用于控制锚索线夹紧、切割机切割、锚索线卸料等动作。
