济宁程煤工矿设备有限公司

本设备的是采用高科技的现代控制手段，由可编程序控制器PLC和人机界面触摸屏及编码器进行先进的控制，可以设定需切割的根数，需要切割的长度 。自动统计已切割的根数，显示实际正在输出的钢绞线长度。当输送机输出的钢绞线长度达到设定的长度后自动切割钢绞线。当切割的钢绞线的根数和设定的数量一致时，自动停止切割。当每次切割完成后，自动卸料系统都会自动把切下的钢绞线自动推落下来。

本设备具有手动、半自动和数控全自动等运行工况。具有无线遥控功能。具有自动除尘功能。具有火花防护功能。可以切割煤矿上常用的直径15.6---28.6MM的纲绞线.工作电压380V,总功率为5.2KW。走线速度0--25米/分钟。更快的牵引速度可以另行定制。对于切割长度较长的锚索可以采用自动收卷设备收卷为直径1.5米的小卷。对于敷塑锚索可以增加长度计米自动打印的功能。

本设备的优点是减轻工人的劳动强度，降低工人的工作危险程度，提高安全程度。一人即可完成原来5--6人共同才可完成的工作量。

产品特点：使用时触摸屏设定切割长度和切割根数后一键操作后全自动完成后续的工作。操作简单，工人劳动强度低。设备全封闭切割，安全高效。

产品技术参数：

序号       名   称  参   数  备   注

1     电源电压       3相，380V

2     设备总功率    8.7KW

3     切割机功率    3.0KW/380V  3∮

4     牵引电机功率       3.0KW/380V  3∮

5     气源电机功率       2.2KW/380V  3∮       用户自备气源或空气压缩机0.36m3/分钟

6     电气控制功率       0.5KW    采用PLC和7寸彩色触摸屏控制。

7     控制回路电源电压       AC220V

8     气源压力       0.5—0.7MPa

9     醉大牵引锚索线速度    25米/分钟    提速可另定制

10   每次可切割根数    1根/次

11   无线遥控操作       非标配    可另行定制

12   设备操控       彩色触摸屏，或控制按钮，或遥控器

13   锚索定尺方式（任意设定长度）       定长限位       一种定尺方式

14   可切割锚索直径    15.4—21.8毫米

15   放料盘直径    1500毫米     适用于锚索盘外径小于1500mm的盘装锚索

16   卸料导槽长度       13.35米出厂标配

17   每小时可切割根数       75—150根/小时  数量与定尺长度有关

18   切割方式       砂轮片切割    砂轮片直径400mm

19   砂轮片磨损换片提醒功能    无

20   每班（8小时）可切割根数 600—1200根/班

21   放料装置形式       水平转盘式    垂直框架式可另行定制

22   设备占地面积       22米（长）*2米（宽）*1.5米(高)

23   设备除尘方式       无

24   设备总重量    1.8吨

技术参 数

（1）设备尺寸：长 20000mm×宽 1000mm×高 1700mm；

（2）整机功率：7kW；

（3）工作电压：380V；

（4）切割速度：0.48m/s（18米/分钟,1080 米/小时）不间断切

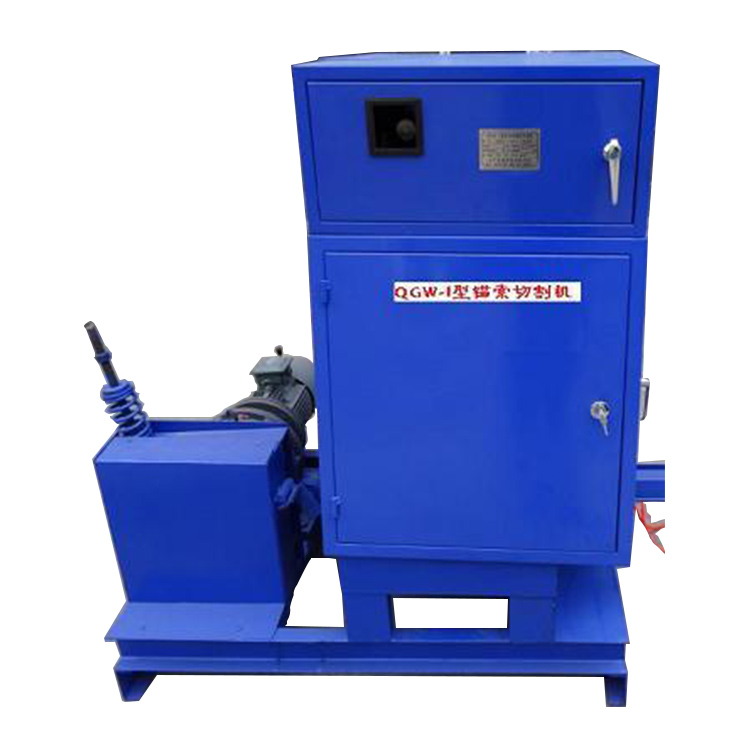

 QGW-2A型数控锚索线全自动切割机共由七部分组成，具体如下：

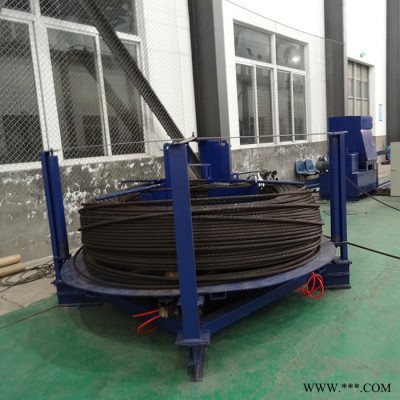

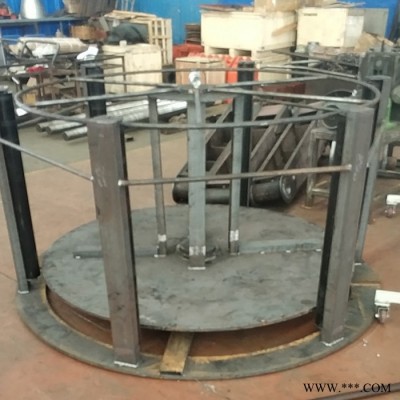

3.1 放线盘

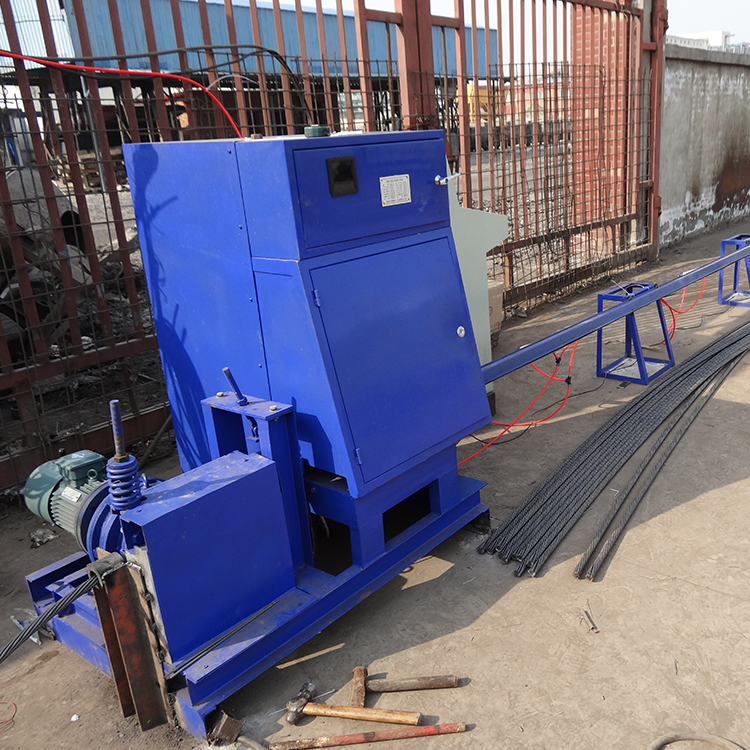

放线盘作用是承载锚索线盘的重量，在驱动装置的牵引作用下旋转放线。放线盘设计有交叉顶盘，防止锚索线弹线伤人切割主机主要功 能是不间断切割锚 索线，同时具 有锚索线夹

紧、导向、 切断检测、换片报警、越位报警 等功能。所有操作与电控系统配合自动完成。

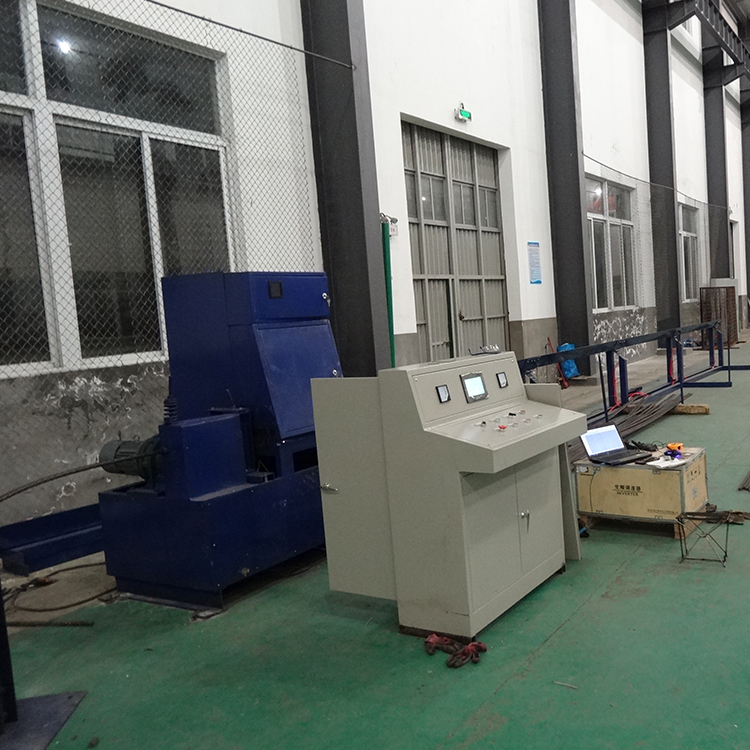

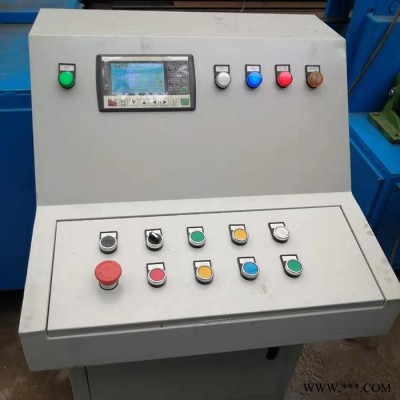

3.5 控制柜

控制柜功能：由可编程控制器（PLC）控制电机送料、反转，启动/停止切割机，切割结束自动回复原位，并自动将切割好的锚索线堆码。 系统采用触摸屏控制和按钮控制 两种方式，增加了系统的可靠性。可设置切割机手动、连续、定量三种切割方式。空压机为 系统的控制气缸提供高压起 源，用于控制锚索线夹紧、切割机切割、锚索线卸料等动作。
