钢圆管相贯线节点（弧口）在钢结构中的应用非常广泛，但切割方式大部份还停留在纸样展开、手工切割的水平。手工切割出来的工件尺寸误差过大需后期修磨，并且效率低、人工费用高，焊缝质量差。CM05

主要结构特点：

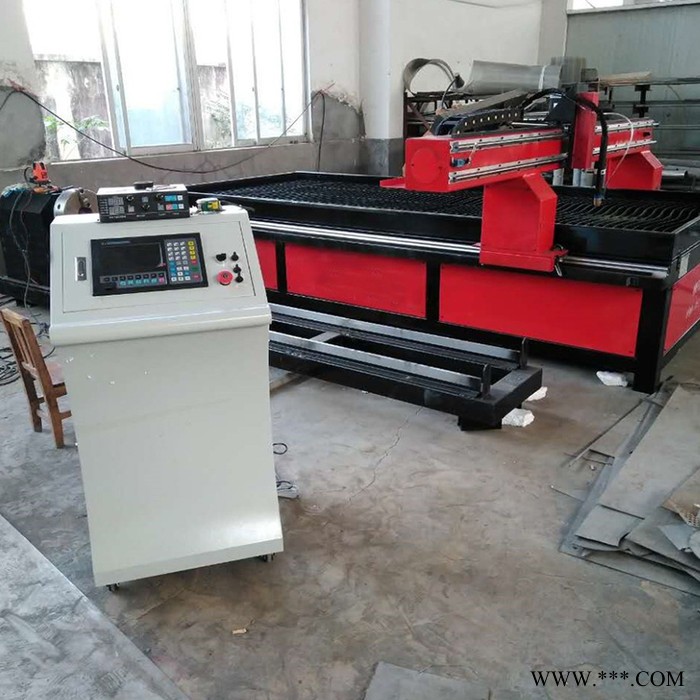

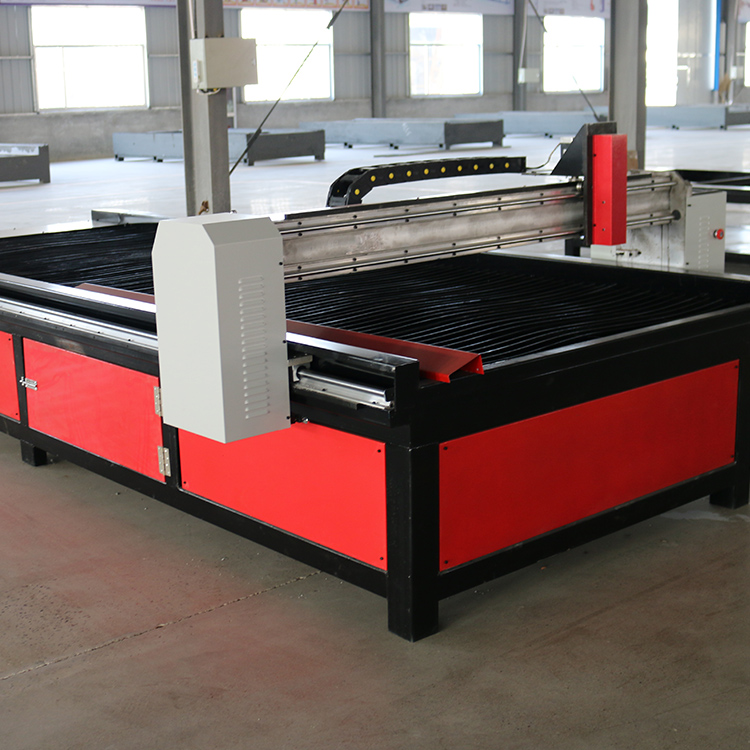

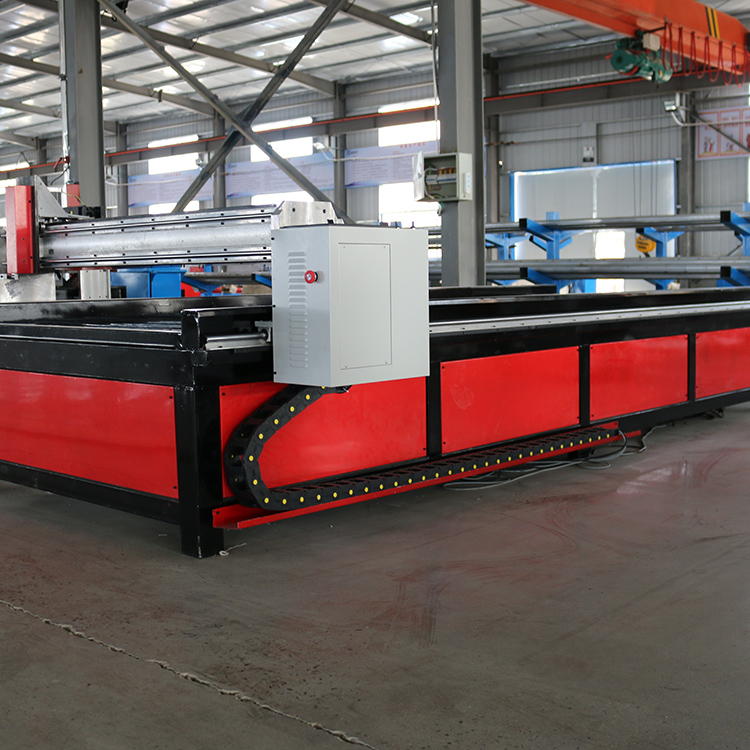

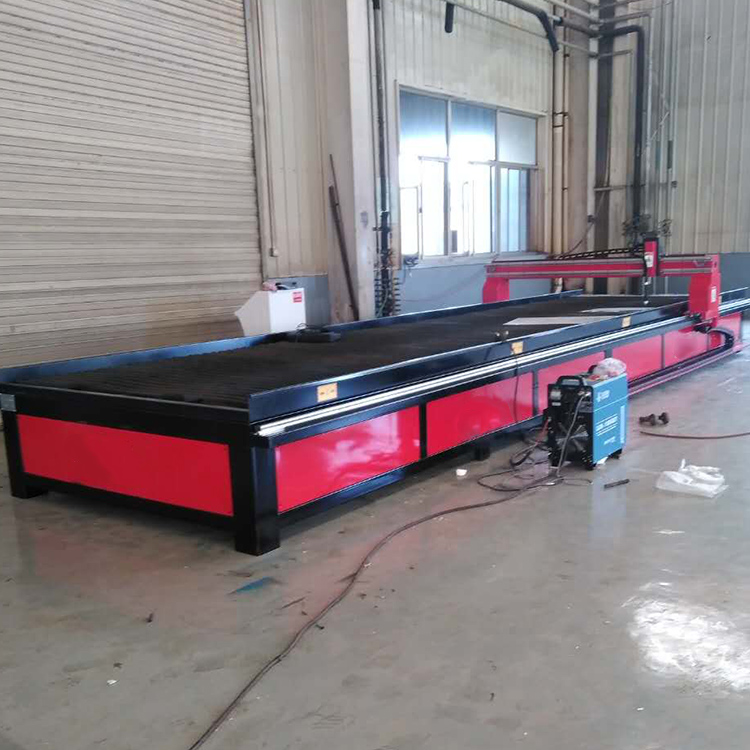

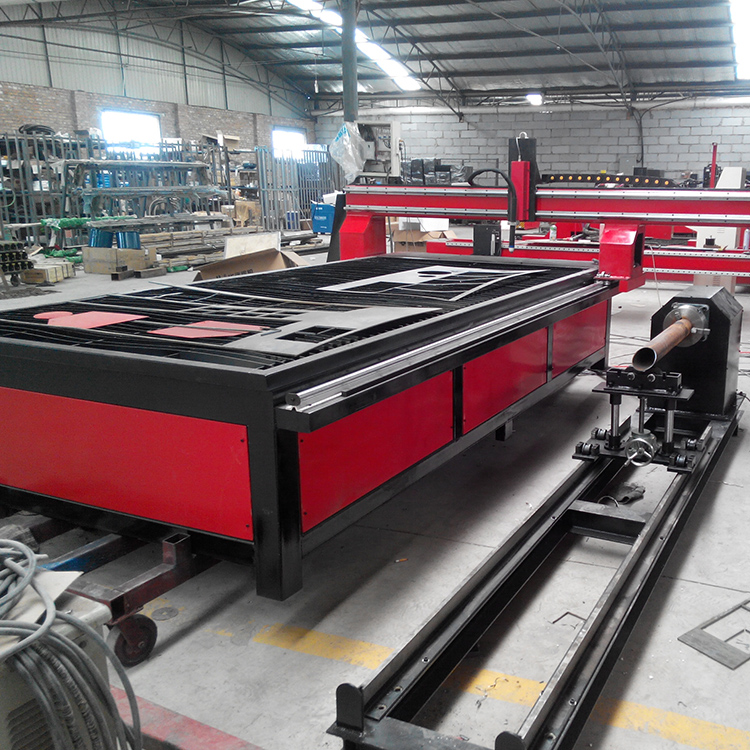

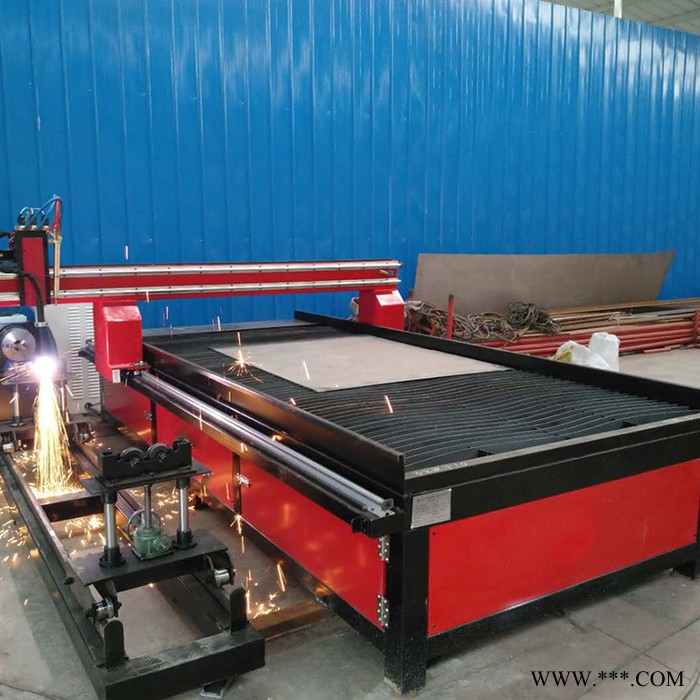

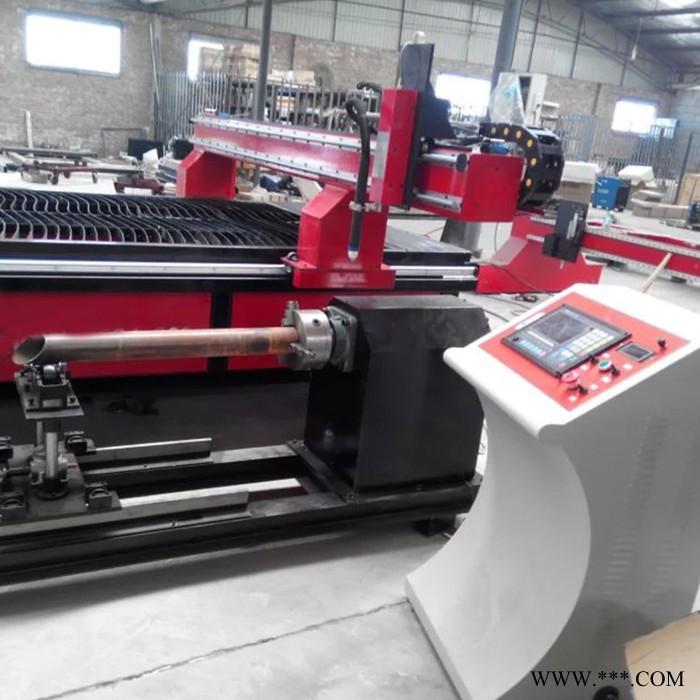

该设备主要由机臂系统、调高系统、驱动装置、滚轮架、支撑装置、导轨、气路系统、控制柜、操作台等部分组成。 标配火焰氧-燃气切割系统两套，可以切割低碳钢管；同时也可根据用户的要求配置等离子切割电源，可切割碳钢、不锈钢管、有色金属管和薄壁管等。

● 采用控制操作盘对钢管定长切割控制；
● 定长数字输入、定长屏幕显示；
● 切割割炬上下移动轴、纵向左右移动轴、工件旋转轴。纵向左右移动轴可采用伺服驱动控制系统进行控制，以保证较为定位；
●在管子切断的同时，可切割管子坡口；
●设有安全防碰撞保护装置及限位开关；
●控制箱处设有紧急停车开关；
●机器的支撑台和运行导轨之间安装了防尘隔板；
●进口机油润滑处理；
●气、电传输采用拖链传送装置。

1能在主管上切割多个不同方向、不同直径的圆柱相贯线孔，满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件。
2.能在支管端部切割圆柱相贯线头，满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。
3.能在圆管端部切割斜截断面。
4.能在圆管上切割焊接弯头，“虾米节”两端斜截断面。
5.能切割与环形主管相交的支管相贯线端头。
7.能在圆管上切割方孔、腰型孔、及任意图案。
7.能进行钢管截断。
8.割炬的调高方式具有手动、电动机自动三种方式可选择，在自动时，割炬会随钢板的高低自动调整确保切割质量。
