                    大型锚索切割机 全自动锚索切割机 无线遥控锚索切割机

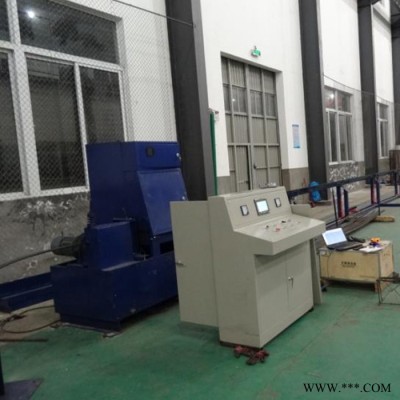

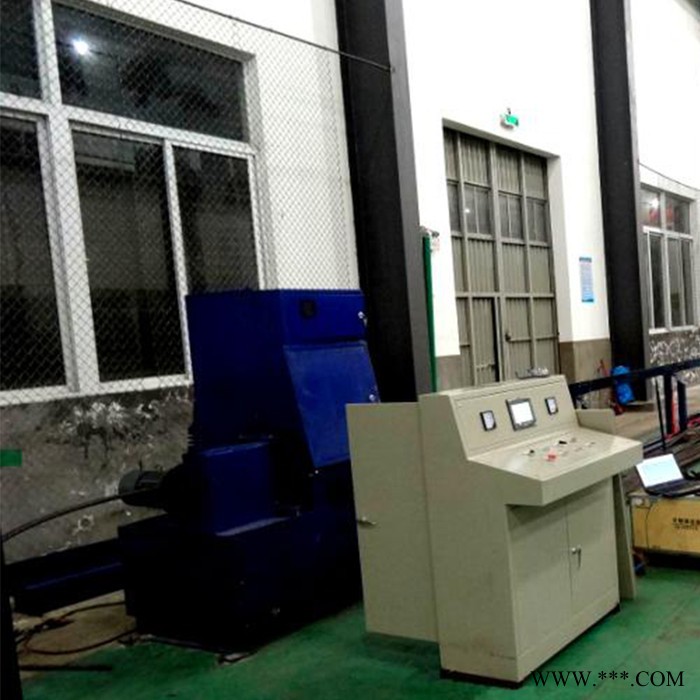

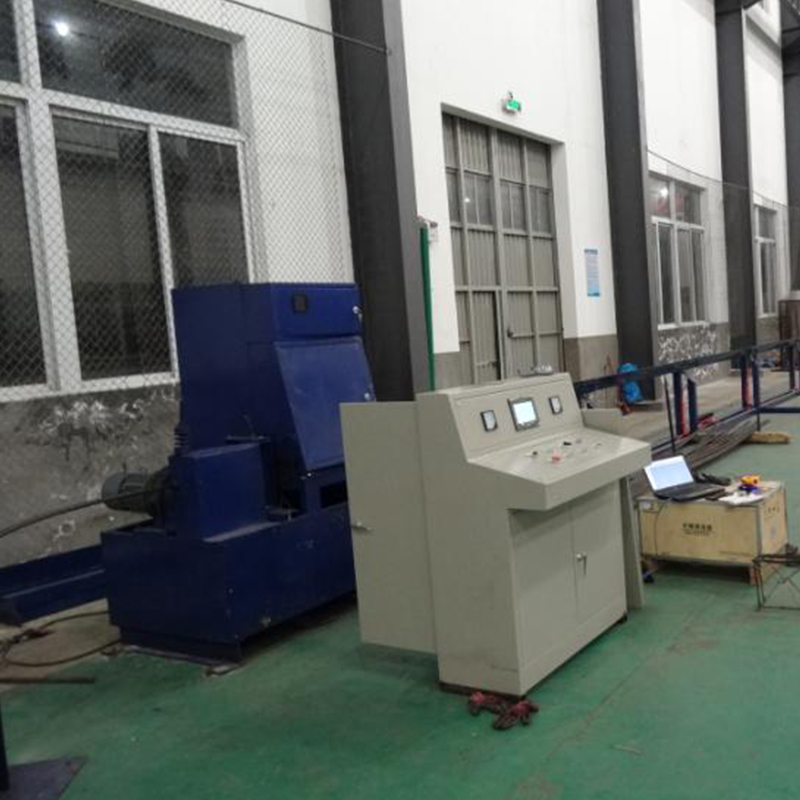

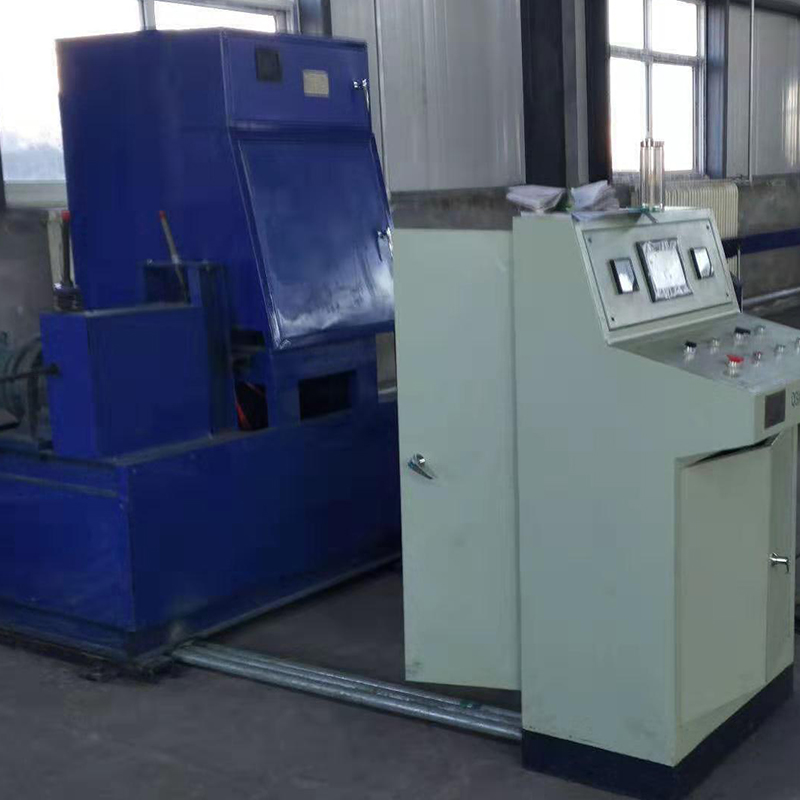

数控全自动锚索切割机是采用高科技的现代控制手段 ，由可编程序控制器PLC和人机界面触摸屏及编码器进行先进的控制，可以设定需切割的根数，需要切割的长度。自动统计已切割的根数，显示实际正在输出的钢绞线长度。当输送机输出的钢绞线长度达到设定的长度后自动切割钢绞线。当切割的钢绞线的根数和设定的数量一致时，自动停止切割。当每次切割完成后，自动卸料系统都会自动把切下的钢绞线自动推落下来。

QGW-1型数控全自动锚索切割机技术参数

序号     名   称      参   数      备   注

1    电源电压    3相，380V

2    设备总功率 8.7KW

3    切割机功率 3.0KW/380V  3∮

4    牵引电机功率   3.0KW/380V  3∮

5    气源电机功率   2.2KW/380V  3∮   用户自备气源或空气压缩机0.36m3/分钟

6    电气控制功率   0.5KW  采用PLC和7寸彩色触摸屏控制。

7    控制回路电源电压  AC220V

8    气源压力    0.5—0.7MPa

9    Z大牵引锚索线速度     25米/分钟 提速可另定制

10  每次可切割根数      1根/次

11  无线遥控操作   非标配  可另行定制

12  设备操控    彩色触摸屏，或控制按钮，或遥控器

13  锚索定尺方式（任意设定长度）      定长限位    一种定尺方式

14  可切割锚索直径      15.4—21.8毫米

15  放料盘直径 1500毫米  适用于锚索盘外径小于1500mm的盘装锚索

16  卸料导槽长度   13.35米出厂标配

17  每小时可切割根数  75—150根/小时    数量与定尺长度有关

18  切割方式    砂轮片切割 砂轮片直径400mm

19  砂轮片磨损换片提醒功能    无

20  每班（8小时）可切割根数 600—1200根/班

21  放料装置形式   水平转盘式 垂直框架式可另行定制

22  设备占地面积   22米*2米*1.5米

23  设备除尘方式   无

24  设备总重量 1.8吨

备注：使用时触摸屏设定切割长度和切割根数后一键操作后全自动完成后续的工作。操作简单，工人劳动强度低。设备全封闭切割，安全高效。
