直条火焰切割机的功能：

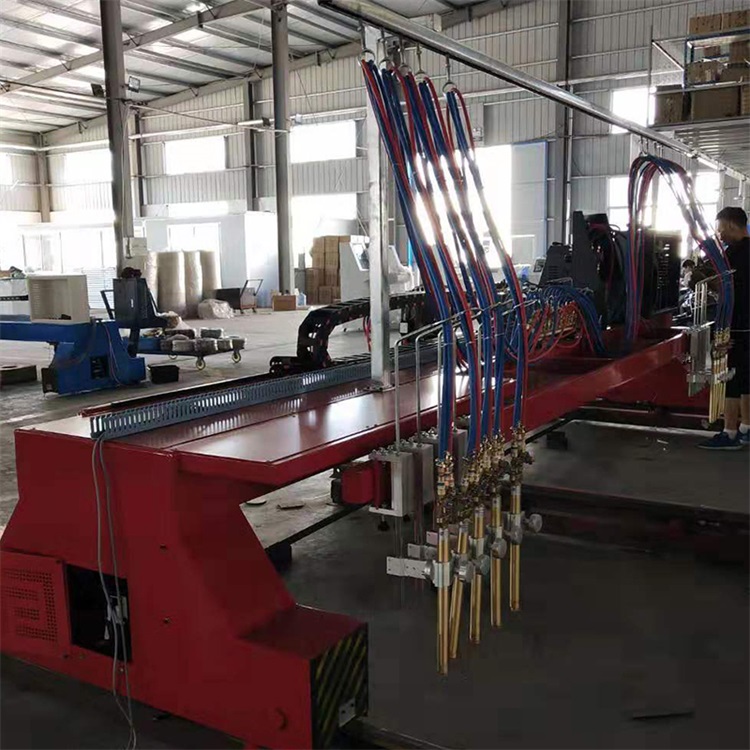

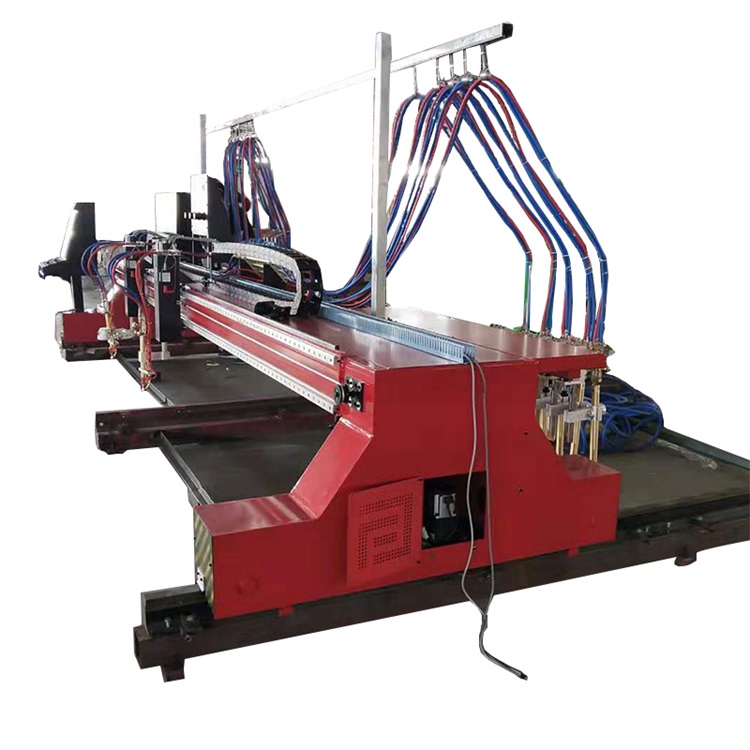

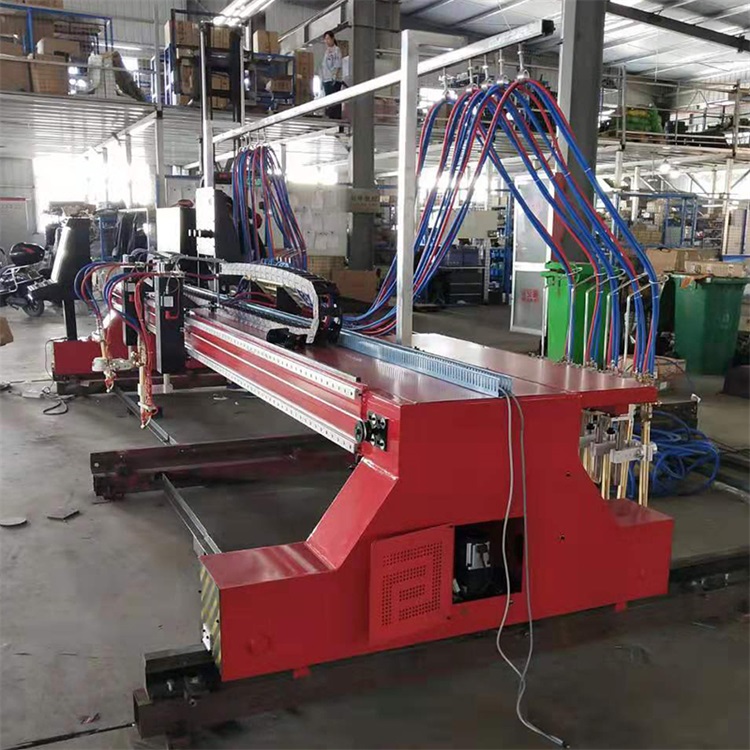

直条火焰切割机正面安装1组火焰割炬，用于钢板的横向或斜线切割；背面安装2组火焰割炬，用于纵向直条切割，对于直条板下料能有效防止旁弯，并大幅提高生产效率。

直条火焰切割机主要是利用多把火焰割炬将钢板按切割要均匀的切割成一条条，他因为两边能够同时受热，可以有效的防止钢板因为单边受热而造的热变形，一般来说，如果要求切三个直条**必须用四把 进行切割，依次类推，如果要求切n个直条**必须配n+1把割 ，别外如果除了要求切割多个直条以外，还同时要求切割异形工件，或者不规则图片零件，则要求另外配备一把数控火焰割炬，这样**既能切割直条，又能切割异形件，叫做数控直条切割机，或者数控多头切割机！主要应用行业有，钢材市场下料，造船厂，风机厂，钢结构厂等

直条切割机是一种采用可控硅调速的火焰切割设备。一次行走可切割多条同样割缝，是一种  的钢结构制作板材开条设备。

特点及用途：

广泛应用于钢结构行业的板条切割

火焰直条切割机配置：

主机正面配置N组线割炬，用于纵向直线切割

背面一组横向割炬用于直线切割。

该机采用可控硅调速，直流伺服电机驱动，也可配置数控系统

可选总体割炬升降机构

1、 切割形状：可编程切割直线钢板零件；

2、 切割宽度：横向跨度4000mm，有效切割宽度3000mm，可以根据客户需求加长；

3、 轨道长度：轨道长度8000mm，有效切割长度7500mm，可以根据客户需求加长；

4、 切割厚度：火焰切割厚度5-160mm，过此厚度需另行定做；

5、 割炬系统数：纵向抽条专用割炬多2-11把（根据客户情况而定），异型切割割炬2套；

6、 点火调高：数控异型切割采用自动点.

7、 数控系统：工控机数控切割控制系统简单易用，稳定可靠；

8、 数控编程：基于AutoCAD的全自动图形化编程软件；

9、 切割气体：氧气+** 或丙烷；

10、 调速范围：0---2000mm/s。

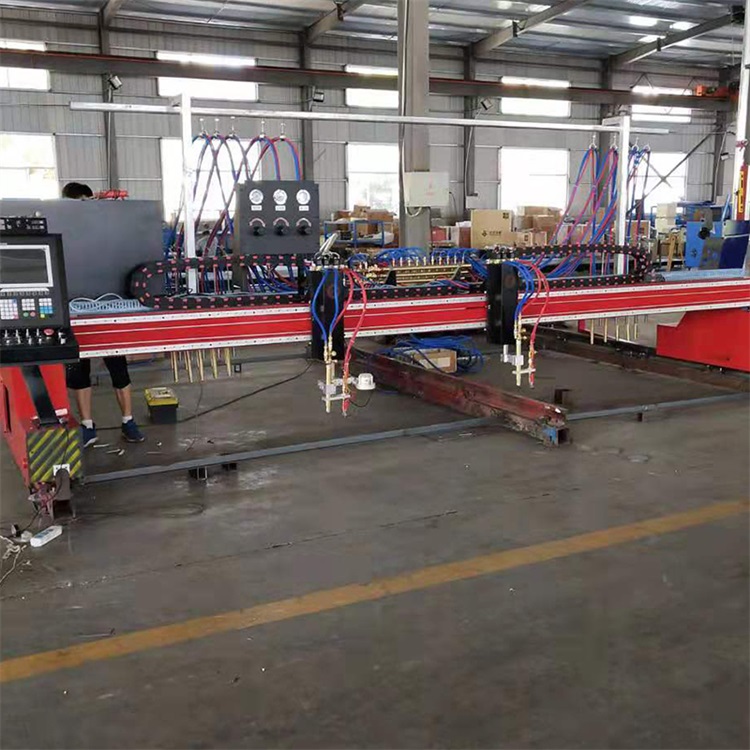

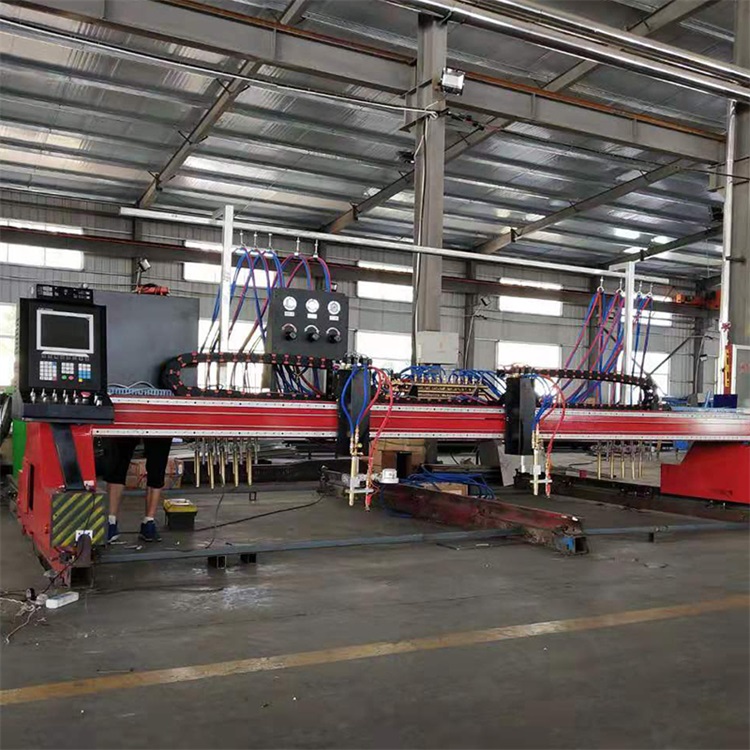

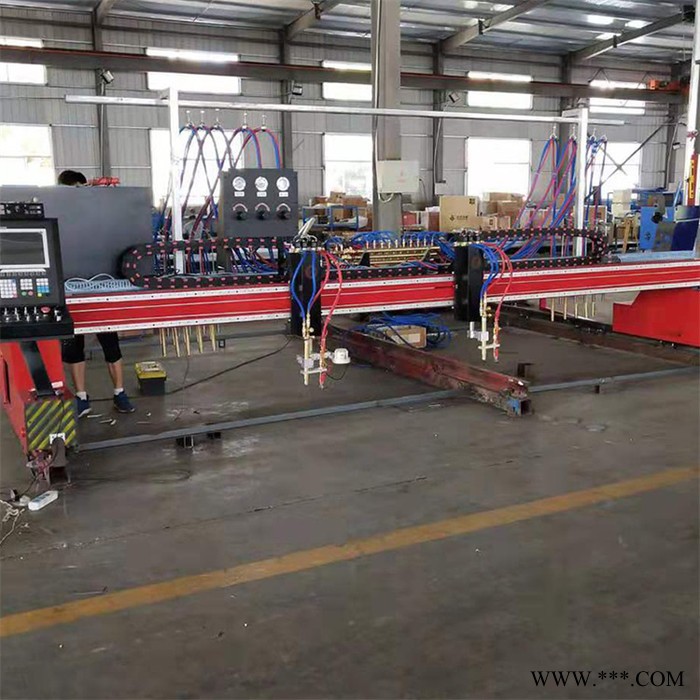

ZLQ-4H数控直条切割机需求配置

1.双边驱动，带割 自动点火；

2.重型拼焊横梁，横向4米，有效切割3米；可选配4-6米；

3.纵向精密加工的24KG钢轨，有效6米，可以任意加长；

4.标配：1把火焰，电动调高；选配直条6-12把；

5.工业 10.4寸真彩色液晶屏数控系统；

6.配 产专 版套料软件,带共边、桥接功能；

7.可增配1-3把火焰同时切割，从而提高生产效率；

8.可增配弧压自动调高和等离子电源，实现火焰等离子两用；

9.火焰穿孔切割碳钢5-80mm，边缘200mm，切割速度每分钟0.5米；

10.等离子切割速度是火焰的2-4倍,20mm内建议采用等离子切割；

11.电源选用 产知名 或美 海宝电源，可长时间持续工作；电源的价格差距很大，电源的质量直接影响到切割效果；

数控火焰切割机是用数字程序驱动机床运动，搭载火焰切割系统，使用数控系统来控制火焰切割系统的开关，对钢板等金属材料进行切割。这种机电一体化的切割设备为数控火焰切割机。数控火焰切割机可分为3大部分：数控系统、火焰切割系统、驱动系统，不同厂 生产的大体相同。

数控火焰切割机切割具有大厚度碳钢切割能力，切割费用较低，但存在切割变形大，切割精度不高，而且切割速度较低，切割预热时间、穿孔时间长，较难适应全自动化操作的需要。它的应用场合主要限于碳钢、大厚度板材切割，在中、薄碳钢板材切割上逐渐会被等离子切割代替。

数控火焰切割机特点：

1.采用龙门式结构，网架结构式的横梁

2.各导引面经过精密机械加工，刚性好、精度高、散热佳

3.可根据客户需求配数控火焰单割炬或火焰三割炬
