机型简介Means of indicators

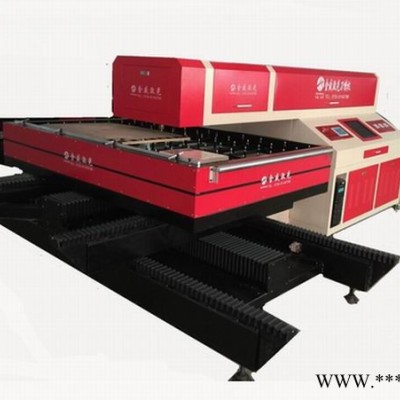

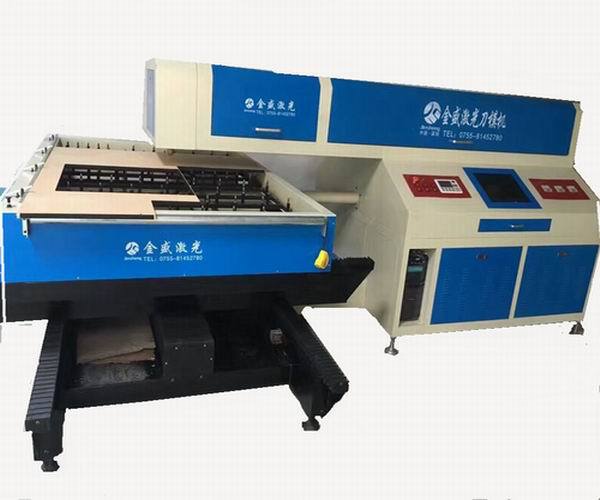

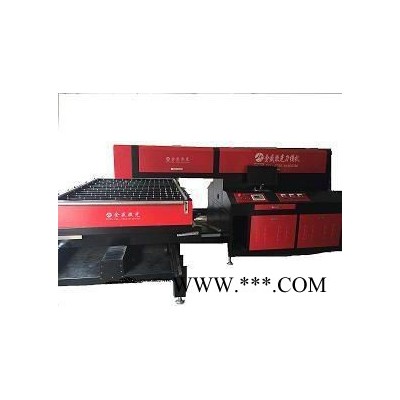

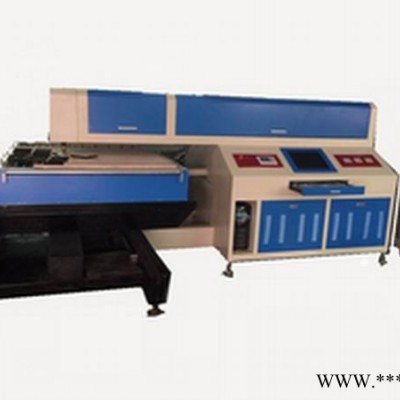

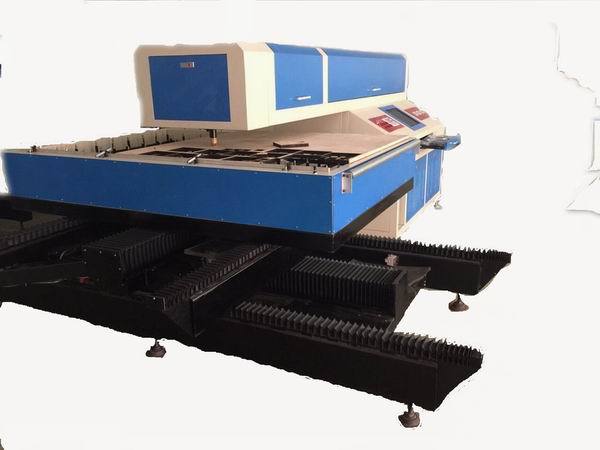

JS-D600W激光刀模切割机是一款专门为刀模行业及精度要求高的产品切割面设计的机型，主要体现速度快精度高的两大特点。机器采用X轴Y轴进口伺服系统，配有四条进口直线导轨、进口精密丝杆，进口两项伺服电机，全不锈铁顶柱平台，新加坡光路系统，在电路控制系统上采用DSP控制技术，高效稳定的开关电源，USB数据及网线传输，使整机工作更稳定，速度更快，精度更高，其广泛应用在激光刀模、刀模厂，木制品厂，亚克力刀模、纤维板、吸塑板刀模的生产制造。精度要求比较高的行业。

技术参数Technical-parameters

具体特点Specific features

1.切割路径多种优化方式，可以最短路径工作，大大节省时间，提高工作效率

2   大屏幕中英文液晶显示屏，用户可以随意调取存贮文件，人性化操作方便

3   系统调入图形图像数据后，可进行简单排版编辑（如缩放、旋转、复制等）。

4   可以分层输出数据，对每层可以单独定义参数自动保存。

5   可以对图像进行切割，对矢量图进行画线、切割和雕刻，并可以设置雕刻精度。

6   配置金盛激光主板，可实现脱机、能量控制、具有分色切割和坡度雕刻的功能

使雕刻切割精度更高，满足包装印刷行业的要求。

7  专业开发的控制软件，拥有自主知识版权、能实现雕刻切割的参数设置，具有包络线切割功能，可自动生成包络线，可随意设置雕刻区域及其参数，进行外框切割等

详细配置Detailed configuration

A.  德国原装进口伺服电机及驱动系统

B JINSHENGLASER控制系统

C.采用国外进口直线导轨

D.双传输方式：网线串口、USB串口

E.中英文液晶显示，人性化按键控制板

F.国产激光器（300/400/600）选配

G.光路系统采用新加坡全进口激光镜片

H.高强度不锈铁顶柱底板

I.机箱一体化结构

J.支持U盘下载数据

适用材料Applicable Materials

布料、皮革、木制品、纸张、有机玻璃、环氧树脂、亚克力、毛料、塑料、橡胶、瓷砖、水晶、玉石、竹制品等非金属材料。

适用行业Applicable Industry

刀模、激光刀模、刀模制作、刀模厂、亚克力刀模、木板刀模、纤维板吸塑刀模、、印刷版刀模、木板工艺、印刷制版、装饰装修、相框制作等行业

激光刀模机原理：

         激光刀模机采用优质激光发生器，光斑小，性能稳定；切割缝隙上下一致并与表面垂直切割速度快，彻底改变了手工刀模的加工方式；设备性价比高，仅是进口设备的1/5 可实现起点出光，避免一般因起点切割时，激光器能量达不到而切割不透或效果不好的弊端；可实现刀宽任意调整，以适应多种刀片厚度全封闭式激光线路，避免安全事故采用专利的自适应激光头，实时控制焦距，确保切缝宽度一致采用目前激光雕刻切割行业最先进的控制平台－CAD控制系统采用独特的智能预测算法和改进型的控制算法，确保速加工、平稳、高效运行速度，激光能量实时可调，极大地方便了客户的操作切割能量自动补偿功能，切割效果得到极大改善 全新独特的结构设计，支持高速切割、雕刻等工艺。

激光刀模机参数：

1、光路形式 固定光路（激光工作头固定，板材运动 ）
2、传动方式  采用强动力无须保养得伺服驱动及马达，双方向进口精密滚珠丝杆传动,丝杆和导轨由台湾进口。
3、切割材料及厚度  25MM以下木板
4、激光功率和耗电  最大输出功率600瓦，输出功率范围1瓦至600瓦，耗电每小时5度电
5、切割速度  18MM木板：约1分钟 每米
6、重复定位精度  ±0.02mm
7、传输端口及输出格式  USB连接及网线连接，DXF/PLT
8、指令系统  国际标准：兼容CDR，CAD等各类软件
9、控制软件  金盛激光刀模切割系统（中英文版）
10、冷却水水温 5℃-30℃
11、定位精度  ±0.05mm
12、冷却水  无杂质纯净水 环境温度 5℃-35℃
13、保护气体  干燥无油空气
14、相对湿度  ≤80%
15、供电电源  单220V±5% 50HZ 10A
16、重量 2吨
17、工作行程 1200*900MM、1200*1200、1200*1800、1200*2500
18、工作空间 5000mm*5000mm
