| 切割能力 | 晶体、陶瓷、玻璃、矿石、金属 |
|---|---|
| 额定功率 | 500（W） |
| 额定转速 | 3000（rpm） |
| 空载冲数 | 3000（spm） |
| 功率 | 500（W） |
| 净重 | 50（Kg） |
| 产地 | 沈阳 |
| 电源电压 | 220V |
| 电源类型 | 交流电源 |
| 额定输出功率 | 见说明 |
| 额定输入功率 | 见说明 |
| 锯片直径 | 100（mm） |
| 空载转速 | 3000（rpm） |
| 类型 | 划片切割机 |
| 适用范围 | 五金 |
| 最大锯切深度 | 87（mm） |
| 品牌 | 科晶 |
| 型号 | SYJ-800 |
| 加工定制 | 否 |

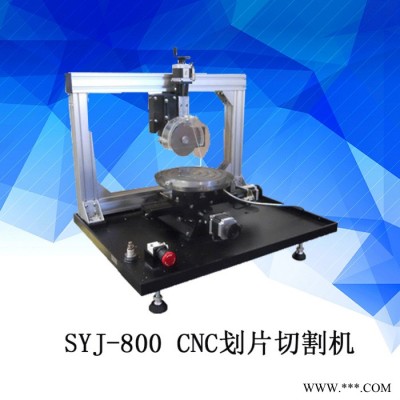

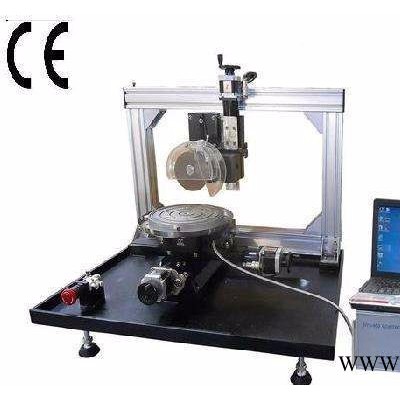

科晶SYJ-800CNC划片切割机
SYJ-800 CNC划片切割机主要适用于晶体、陶瓷、玻璃以及各种薄片状材料的划片和各种晶体、陶瓷、玻璃、矿石、金属等材料的切割，并可实现计算机三维自动控制。划片直径可达200mm，切割精度可达0.02mm，是实验室及生产单位理想的精密切割设备。
SYJ-800 CNC划片切割机特点：
1、用户可以自己编制程序，进行自动切割。
2、主轴3000转大扭矩直流电机，通过控制旋转扭可调节电机300-3000 r/min速度变换。工作电压220V。
3、电动旋转台可手动或自动控制旋转角度，水平360度转动，公差在±0.01度之间，操作简单方便。
5、配有精密的φ203.2mm(8英寸)真空吸盘，划片晶圆直径可达200mm。切割操作使用φ220mm载体盘，切割行程200×200mm。
6、可根据切割材料的尺寸选用合适的锯片和夹具垫。
SYJ-800 CNC划片切割机技术参数：
| 号 | 项 目 | 技术指标 | 单位 |
| 1 | 主轴功率 | 180 | w |
| 2 | 主轴转速 | 300-3000 | r/min |
| 3 | X轴行程 | 200 | mm |
| 4 | Y轴行程 | 200 | mm |
| 5 | Z轴行程 | 55 | mm |
| 6 | 可加工划片厚度 | 0.05-2.5 | mm |
| 7 | 可切割最大深度 | 10（局部可达30mm) | mm |
| 8 | 工作台转角及转角误差 | 360±0.01 | (°) |
| 9 | 步进电机分辨率 | 0.0025 | (°) |
| 10 | 步进电机定位精度 | 0.01 | mm |
| 11 | 载体盘直径 | 220 | mm |
| 12 | 真空吸盘直径 | 200(8英寸) | mm |
| 13 | 锯片外径 | 划锯片86 切割片100 | mm |
| 14 | 锯片内孔 | 12.7 | mm |
| 15 | 电源电压 | 220 | V |
产品规格： 700×530×750mm
标准配件;
1 电镀金刚石锯片 φ100×φ12.7×0.4mm 2片
2 全烧结金刚石锯片 φ100×φ12.7×0.33mm 1片
3 金刚石划锯片 φ86×φ70×0.1mm 1片
4 夹具垫 4套
5 树脂陶瓷块 50×50×10mm 2块
6 石蜡棒 φ10×80mm 4根
7 玻璃载样盘 φ220×10mm 1片
可选配件: 1、全烧结金刚石锯片（φ100×φ12.7×0.35、φ76×φ12.7×0.23）
2、金刚石划锯片（φ86×φ70×0.15）
3、边缘烧结金刚石锯片（φ100×φ12.7×0.4、φ150×φ12.7×0.5）
4、TW-1型无油真空泵
5、划锯片夹具垫
可根据客户需要提供不同尺寸和材质的锯片等
