| 外型尺寸 | 4500mm×2000mm×1800mm |
|---|---|
| 整机重量 | 3000kg |
| 主机功率 | 15KW |
| 自动化程度 | 自动 |
| 包装类型 | 箱 |
| 最大卷管直径 | 200mm |
| 最小卷管直径 | 25mm |
| 最大卷管厚度 | 15mm |
| 卷出纸管速度 | 3-20米/分钟 |
| 品牌 | 建升 |

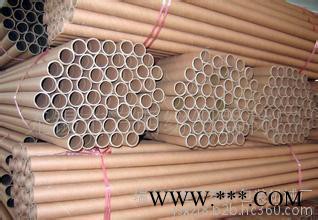

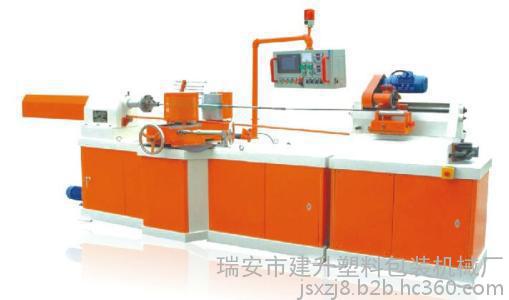

产品特点: 1、通用性强，高性能配置。 2、采用PLC逻辑控制系统, 触摸屏人机界面操作。 3、主电机采用矢量型高扭矩变频器调速， 4、 光电定位计长度+电脑计长度控制，长度**切割。 5、模块化电气布局设计，使用、维护、维修更方便更科学。 6、操作使用更方便(如断纸时可以自动停机)。 7、低噪声传动设计。 8、采用双面上胶独立不锈钢胶槽。 通用机型，9、伺服丝杠同步切割，缝隙均匀，适用于各类胶带、卷筒纸、化纤管、包装纸罐的纸管生产。
详细描述| 技术参数 | 控制系统 | ||
| 卷绕纸张层数 | 3-24层 | 调速方式 | 电频器 |
| **大卷管直径 | 200mm | 执行器件(接触器等) | 中国正泰产品 |
| **小卷管直径 | 25mm | 信号元件(光电开关等） | 沪工 |
| **大卷管厚度 | 15mm | 切割同步 | 伺服丝杆同步切割 |
| **小卷管厚度 | 1mm | PLC控制器 | 台湾台达 |
| 卷芯模具固定方式 | 法兰加顶紧 | 触摸屏 | 台湾威伦 |
| 卷绕机头 | 四机头双皮带 | 配备装置 | |
| 切割方式 | 气动单圆刀切割 | 接管方式 | 自动接纸管 |
| 上胶方式 | 双面上胶 | 皮带调节 | 自动调节 |
| 操作人数 | 1-3人 | 主机摆角 | 自动 |
| 卷出纸管速度 | 3-20米/分钟 | 自动供胶水 | 齿轮泵1.5KW |
| 调速控制 | 变频器 | 纸带自动供滑润油 | 有 |
| 输入电源 | 380V三相四线（其他电压定制） | 张力调节 | 有 |
| 定长方式 | 红外线传感器+电脑计长 | 纸架类型 | 一体式自动上胶上纸架 |
| 规格尺寸 | 卷管皮带 | 帆布带 | |
| 主机尺寸：长×宽×高 | 4500mm×2000mm×1800mm | ||
| 占地面积：长×宽 | 18000mm×6000mm | ||
| 总质量 | 3000kg | ||
| 传动系统 | 附送配件 | ||
| 主机功率 | 15KW | 卷管芯棒 | 1条 |
| 主机转速 | 1400r/min | 卷管皮带 | 1套 |
| 减速机型号 | WPO175型 | 应用工具 | 常用工具1套 |
| 轮毂驱动 | 4轮驱动 | ||
| 切刀电机 | 减速电机 | ||
