| 产地 | 广东 |
|---|---|
| 动力类型 | 电动 |
| 加工精度 | 精密 |
| 类别 | 立式 |
| 主电机功率 | 18KW |
| 执行质量标准 | 国标 |
| 品牌 | SDSK-深雕数控 |
| 型号 | 轻型龙门加工中心BT40/2516L |
| 加工定制 | 是 |
| 质量认证 | ISO9001 |

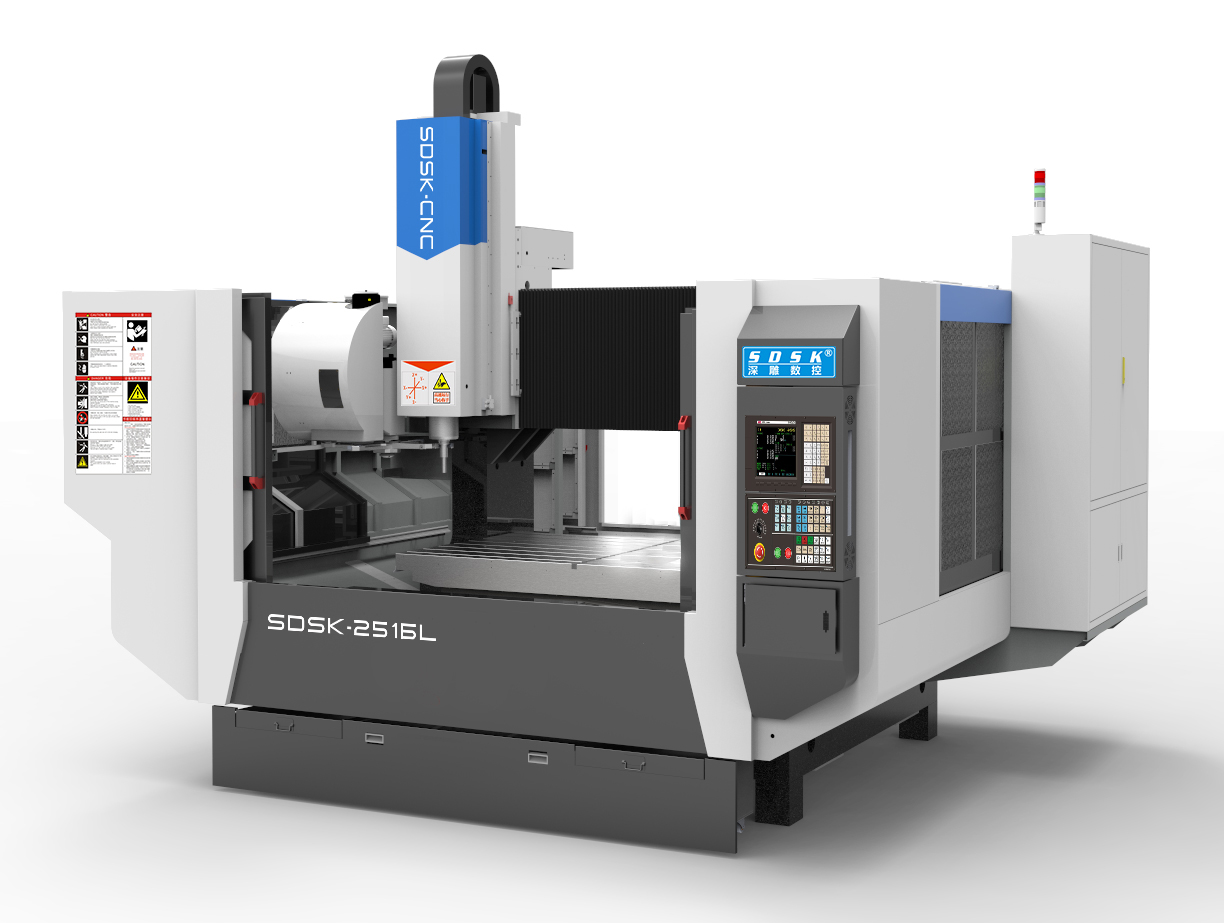

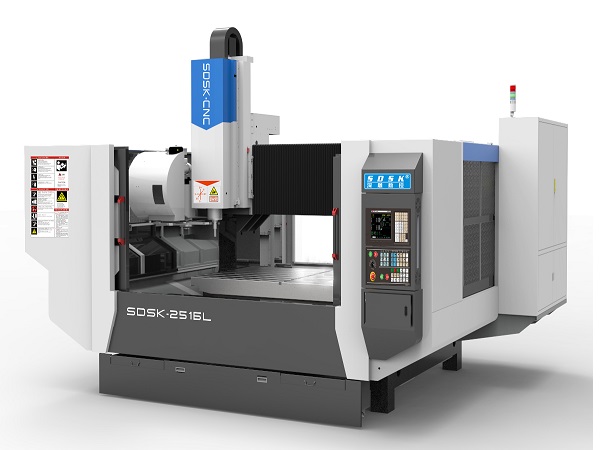

一、机器简介：
SDSK-L机型系列是专门为客户量身定做的轻型龙门加工中心;配有台湾圣杰24位刀臂式刀库; 换刀速度为2秒；运动方式为Y轴工作台前后移动，X轴机头左右移动，Z轴上下移动。 机身采用济南花岗岩(大理石)结构、永远不变形;三轴采用进口台湾上银精密级直线导轨，台湾TBI 研磨级滚珠丝杆，德国联轴器，伺服电机，配电柜恒温系统，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水和喷雾系统，空气过滤装置，保证了更高的加工精度、速度与稳定性;特别适用于各类钢铜、铝、压克力、塑料等零件的精密精雕、雕铣、摩擦搅拌焊、扩孔、钻孔、攻丝加工。
另可加装第四旋转轴、侧铣头、探头功能。
二、机器主要配置清单(单位:mm)
| 序号 | 规 格 说 明 | 数量 |
| 深雕数控系统（法兰克技术基础）/3轴伺服电机/主轴伺服驱动(可另选) | 全套 | |
| X/Y/Z轴用 台湾上银或台湾银泰 精密级滚珠丝杆 | 全套 | |
| X/Y/Z轴用 台湾上银或台湾TBI 精密级滚柱直线导轨 | 全套 | |
| 可选项: 大理石床身，铸铁工作台。 铸铁床身，铸铁工作台。 | 1套 | |
| 可选项: 1.电主轴 1.2万转/rpmin/11KW/扭矩28Nm/外径150mm/气动换刀/带编码器/BBT40。 2.电主轴 1.8万转/rpmin/18KW/扭矩60Nm/外径190mm/气动换刀/带编码器/BBT40。 | 1个 | |
| 台湾圣杰24位刀臂式刀库 | 1套 | |
| 进口NSK/GMI P级角接触配对轴承 | 全套 | |
| 主轴油冷机 | 1台 | |
| 电子手轮 | 1套 | |
| 对刀仪 | 1个 | |
| X/Z轴配三防布风琴罩/Y轴配钢板罩 | 各1套 | |
| 配电柜恒温系统 | ||
| 施耐德电气配件 | ||
| X/Y/Z轴配塑料拖链 | 各1套 | |
| 自动润滑黄油泵 | 1套 | |
| 空气过滤器 | 2套 | |
| 喷水及水气混合喷雾装置 | 各2套 | |
| 水泵 | 1套 | |
| 机床附件 | 1套 | |
| BBT40刀柄 | 2个 | |
| 双螺+1链板式自动排渣机 | 全套 |

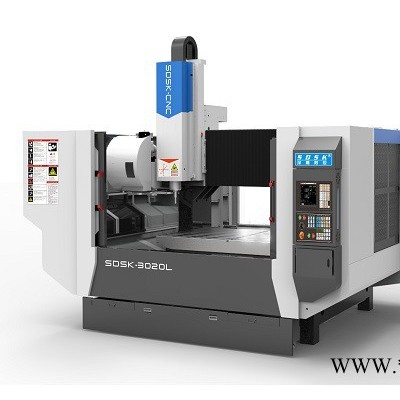

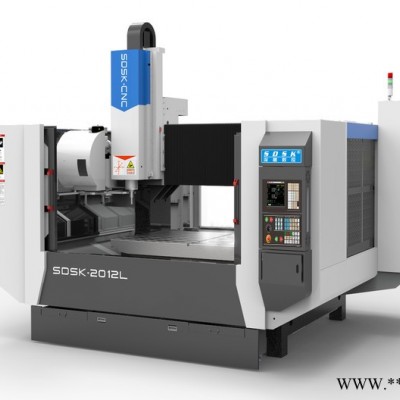

| 机型 | SDSK-2012L | SDSK-2015L | SDSK-2516L | SDSK-3020L |
| 外型尺寸 | 长4300宽3400高3000 | 长4300*宽4100*高3000 | 长4800*宽4300*高3000 | 长5300宽5200高3000 |
| 铝工作台尺寸 | X2000/Y1200（T槽） | X2000/Y1500（T槽） | X2500/Y1600（T槽） | X3000/Y2000（T槽） |
| 龙门宽度 | 2100 | 2100 | 2600 | 3100 |
| 主轴鼻端至台面 | 650 | 650 | 650 | 650 |
| X/Y/Z行程 | 2050*1300*450 | 2050*1600*450 | 2550*1700*450 | 3050*2100*450 |
| 最大空走速度 | 40000mm/min | 40000mm/min | 40000mm/min | 40000mm/min |
| 最大加工速度 | 12000mm/min | 12000mm/min | 12000mm/min | 12000mm/min |
| 控制系统 | 深雕数控系统 | 深雕数控系统 | 深雕数控系统 | 深雕数控系统 |
| 伺服系统 | 交流伺服 | 交流伺服 | 交流伺服 | 交流伺服 |
| 系统分辨率 | 0.001 | 0.001 | 0.001 | 0.001 |
| 三轴垂直度 | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
| 整机定位精度 | 士0.02mm | 士0.02mm | 士0.02mm | 士0.02mm |
| 局布定位精度 | 300 mm内±0.01mm | 300 mm内±0.01mm | 300 mm内±0.01mm | 300 mm内±0.01mm |
| 重复定位精度 | 0.005mm | 0.005mm | 0.005mm | 0.005mm |
| 主轴数 | 1个 | 1个 | 1个 | 1个 |
| 电主轴功率 | 18KW/个(可另选配) | 18KW/个 (可另选配) | 18KW/个(可另选配) | 18KW/个(可另选配) |
| 刀臂式刀库 | 24T | 24T | 24T | 24T |
| 换刀方式 | 自动 | 自动 | 自动 | 自动 |
| 主轴转速 | 18000rpm/min | 18000rpm/min | 18000rpm/min | 18000rpm/min |
| 夹持刀柄 | BBT40(最大12mm) | BBT40(最大12mm) | BBT40(最大12mm) | BBT40(最大12mm) |
| 对刀方式 | 自动 | 自动 | 自动 | 自动 |
| 可装料高度 | 500mm | 500mm | 500mm | 500mm |
| 台面承受负荷 | 2000Kg | 2000Kg | 3000Kg | 4000Kg |
| 额定电压 | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ |
| 整机最大功率 | 32KW | 32KW | 35KW | 35KW |
| 整机重量 | 13500Kg | 15500Kg | 18500Kg | 22000Kg |
