深圳市精雕数控设备有限公司

重量	8500
运丝速度	30000m/s
工作台尺寸	2050*1250*450mm
工作电压	380
承载重量	400KG
主电机功率	7.5
品牌	深圳精雕
型号	JDSK2012S

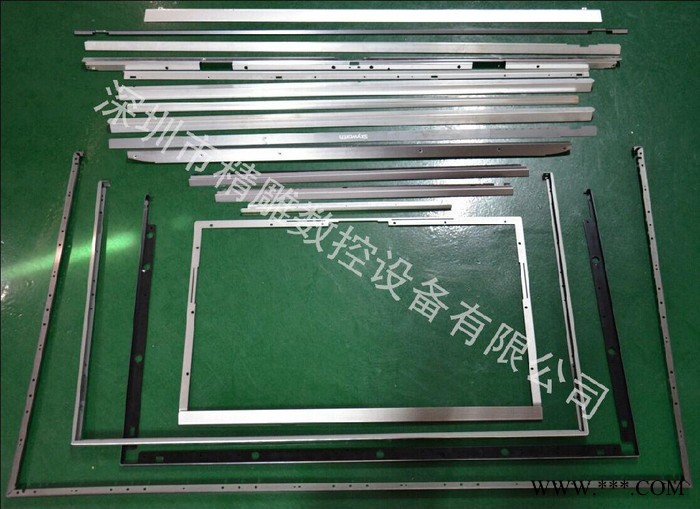

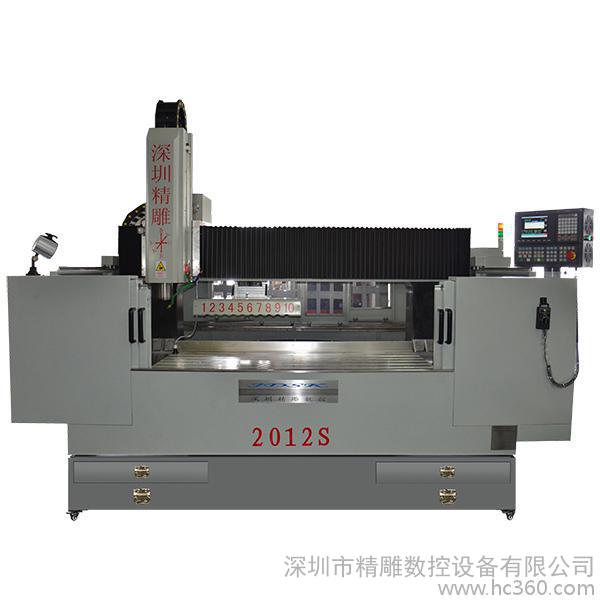

帶刀库 带测头 精雕机（JDSK2012S机型）是专门为客户量身定做的大型精雕机;配有10位直排刀库; 配有2D机床测头系统;有抄数及自动补偿功能;采用简单操作界面的台湾新代一体机数控系统;机身采用**的济南青花岗岩(大理石)结构、永远不变形;三轴采用进口台湾上银精密级直线导轨，台湾TBI  研磨级滚珠丝杆，德国联轴器，安川伺服电机，配电柜恒温系统，先进的主轴制冷系统，自动润滑系统，冷却液喷雾系统，空气过滤装置，保证了更高的加工精度、速度与稳定性;特别适用于各类电视机铝框，铝装饰条等零件的精密高光、雕铣加工。



(设备采用**品牌Renishaw(雷尼绍)激光干涉仪进行校正及数据补偿)

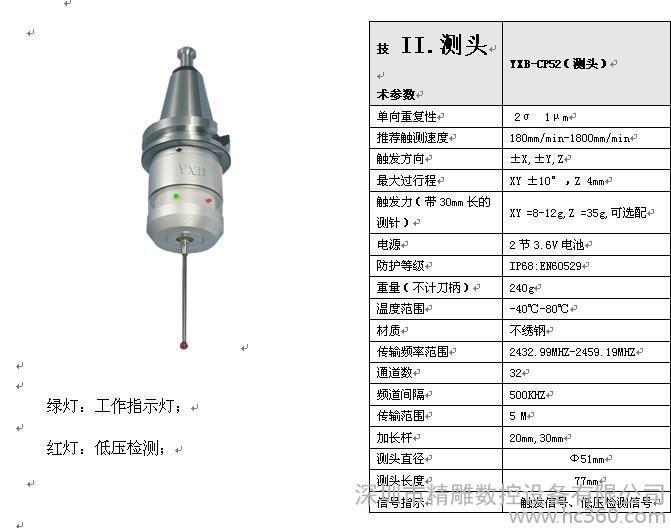

 I.CNC在机测量系统描述

软件功能

工件自动分中

深度检测

内外圆检测

凸台凹槽检测

XY面角度检测

XYZ单点坐标

'mso-)bb -u0010ou0002？pg ？mf :normal'>2D机床测头系统;有抄数及自动补偿功能;采用简单操作界面的台湾新代一体机数控系统;机身采用**的济南青花岗岩(大理石)结构、永远不变形;三轴采用进口台湾上银精密级直线导轨，台湾TBI  研磨级滚珠丝杆，德国联轴器，安川伺服电机，配电柜恒温系统，先进的主轴制冷系统，自动润滑系统，冷却液喷雾系统，空气过滤装置，保证了更高的加工精度、速度与稳定性;特别适用于各类电视机铝框，铝装饰条等零件的精密高光、雕铣加工。

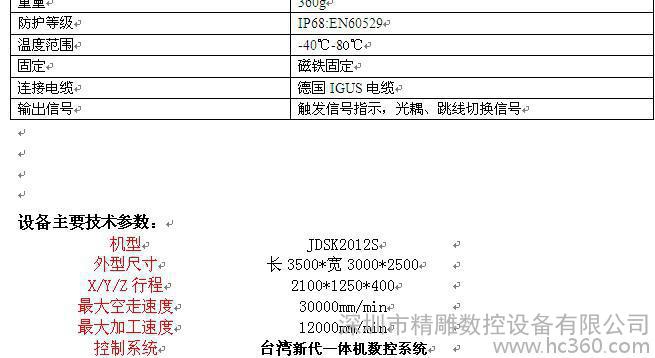

设备主要技术参数：

机型	JDSK2012S
外型尺寸	长3500*宽3000*2500
X/Y/Z行程	2100*1250*400
**大空走速度	30000mm/min
**大加工速度	12000mm/min
控制系统	台湾新代一体机数控系统
伺服系统	安川交流伺服
系统分辨率	0.001
三轴垂直度	0.015mm
整机定位精度	士0.02mm
局布定位精度	300 mm内士0.01mm
重复定位精度	0.002mm
主轴数	1
主轴功率	7.5KW/个
换刀方式	自动
主轴转速	30000rpm/min
夹持刀柄	BT30(**大12)
刀库	10位
对刀方式	自动
可装料高度	300mm
台面承受负荷	600Kg
额定电压	380V/50HZ
整机**大功率	20KW
整机重量	8500Kg
