| 工作台尺寸 | 650*1150*300mm |
|---|---|
| 刀具数量 | 2 |
| 动力类型 | 电动 |
| 控制方式 | 半闭环控制 |
| 控制系统 | 新代 |
| 用途 | 数控特种加工 |
| 运动方式 | 轮廓控制 |
| 主轴转速范围 | 30000 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 品牌 | 深圳精雕 |
| 型号 | JDSK600D-2 |
| 数控机床分类 | 数控车床 |

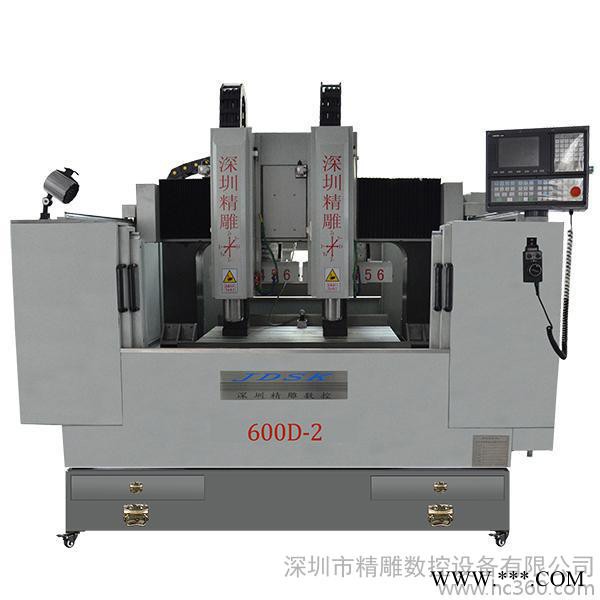

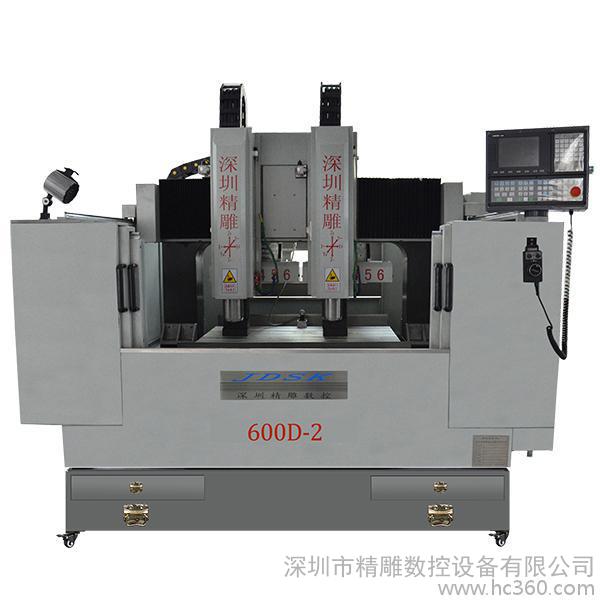

带刀库双头精雕机，各类铝型加工，倒角镜面高光加工
JDSK600D-2机型是专门为客户量身定做的大型双头精雕机; 双主轴装夹相同的刀具，同时加工，提高生产效率;采用简单操作界面的台湾新代一体机数控系统;机身采用顶级的济南青花岗岩(大理石)结构、永远不变形;四轴采用进口台湾上银精密级直线导轨，台湾TBI 研磨级滚珠丝杆，德国联轴器，安川伺服电机，配电柜恒温系统，先进的主轴制冷系统，自动润滑系统，冷却液喷雾系统，空气过滤装置，保证了更高的加工精度、速度与稳定性;特别适用于各类铜、铝、压克力、塑料等零件的高光、雕铣等精密加工。
(设备用著名品牌Renishaw(雷尼绍)激光干涉仪进行校正及数据补偿，精度保证)
规格参数表 | 单位 | 350DA-2 | 450DA-2 | 600D-2 |
外型尺寸 | mm | 1480*1300*1750 | 1900*2000*1800 | 2600*2800*2300 |
X/Y/Z轴行程 | mm | 370*520*110 | 450*800*1200(x2) | 650*1150*300 |
最大空走速度 | mm/min | 15000 | 20000 | 30000 |
最大加工速度 | min/min | 12000 | 12000 | 12000 |
控制系统 |
| 上海维宏数控系统 | 上海维宏数控系统 | 维宏/台湾新代（任选） |
伺服系统 |
| 松下交流伺服 | 松下交流伺服 | 安川交流伺服 |
系统分辨率 |
| 0.001 | 0.001 | 0.001 |
三轴垂直度 | mm | 0.01 | 0.0015 | 0.015 |
定位精度 | mm | 士0.01 | 士0.01 | 士0.03 |
重复定位精度 | mm | 0.002 | 0.002 | 0.002 |
主轴数 | 个 | 2 | 2 | 2 |
主轴功率 | kw | 1.6 | 2.2 | 7.5 |
换刀方式 |
| 气动 | 自动（配4位刀库） | 自动 |
主轴转速 | r/min | 60000 | 40000 | 30000 |
夹持刀柄 | mm | 3.175/4/6 | 3.14/4/6/10 | BT30 |
对刀方式 |
| 自动 | 自动 | 自动 |
可装料高度 | mm | 80 | 100 | 300 |
台面承受负荷 | kg | 100 | 100 | 100 |
额定电压 | v/50HZ | 220 | 220 | 380 |
整机最大功率 | r/min | 60000 | 8kw | 20kw |
整机重量 | kg | 2000 | 2000 | 5000 |
局部定位精度 | mm |
|
| 300内士0.01 |
6位直排刀库 | 个 |
|
| 2 |
选配 |
| 机械手 |
| 可选600DA-Y1500 |
防水 | 丝杆、导轨三重防水技术有效防止生锈 | |||
