深圳市英盛美半导体技术有限公司

工作电压	220
品牌	英盛美
型号	LED007V1.1
加工定制	否

一、请在下单之前提前索取?LED007控制器说明书及软件教程将通过邮件发给您！1.1系统简介 LED007灯光系统是一款LED灯光SD独立控制系统平台。实测中配备LPD-6803可以控制到1500路有良好效果。1.2特 性l 使用SD卡存储动画资料，独立完成LED灯光控制的控制；2 不仅支持常见的连接方式（如行控、列控的S形、Z字形等），更支持任意异形屏；3 良好的通用性、可靠性和优越的显示性能，易于维护；     4 完善的配套软件，支持异形网格编辑、AUTOCAD的网格输入以及FLASH等外部动画素材的导入和转换；
二、控制器安装说明 2.1外观

控制器按键说明SPEED+   加快速度SPEED-   减慢速度MODE     更换模式SET      保存当前模式、播放速度同时按下SPEED+ SPEED- 可以让SD卡内所有模式循环播放每次更改速度模式后，要按SET键后，重新开机才会记住更改后的状态

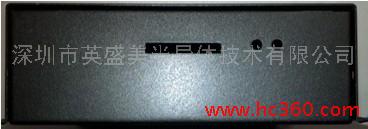

本控制器外接电源为AC 220V，侧面有电源开关。 2.2接口说明    控制器侧面图如下：前面：SD卡插槽  指示灯（1灯常亮 1灯灭为正常工作）

左边：SD卡插槽（SD CARD） 中间：电源指示灯  右边：错误指示灯                                                                                                后面：控制器开关 电源输入线（220V）  信号输出线（红 白 蓝）信号输出线，红色线为数据线，白色线为时钟线，蓝色线为地线。

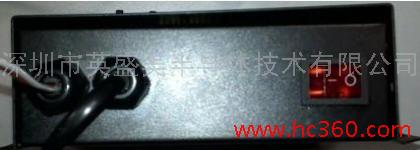

 左边：三线，线序分别为蓝、红、白；对应为接地、数据、时钟。示意图如下：      蓝线—>地      红线—>数据    白线—>时钟中间：电源线（POWER）接AC220V。右边：电源开关  1、为了您更好的使用全彩外露发光字灯串，请在安装前熟读说明书.2、灯珠为DC 5V供电，控制器为AC 220V供电。3、灯珠红色线为DC 5V的正极，白色 黑色线为DC 5V的负极，蓝线和绿色为控制信号线。（注：不同厂家生产的灯珠颜色不同）4、安装方式请参照排线图，如图：

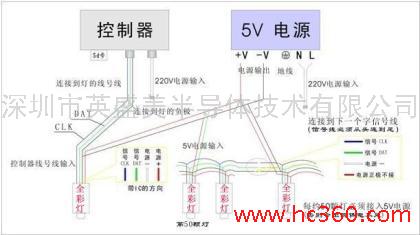

5、控制器信号输出蓝线（电源负线）、红线、白线和**个灯珠的输入端的线按颜色对应联接。6、回路联接只要连电源正极和和负级，每50PCS灯珠一个回路。（示意图如下：）
