东莞市华和激光科技有限公司

控制方式	数控
作用对象	金属
电流	交流
品牌	华和
型号	HH-Y600

简介

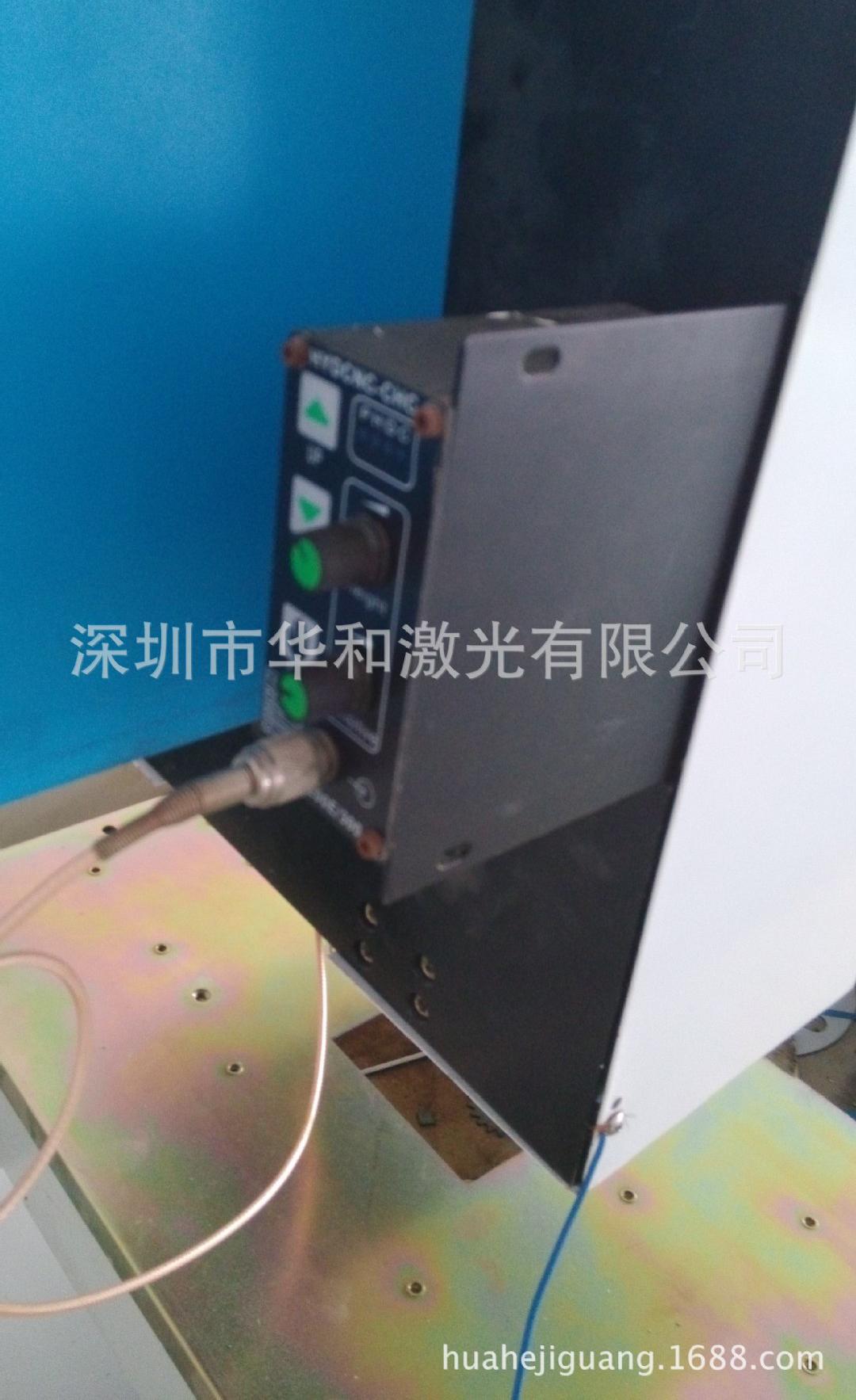

YAG激光切割机非常适用于金属材料切割、打孔，可切12mm碳钢，10mm不锈钢，也可应用于金属焊接，是一款多功能的加工设备。该设备运行稳定可靠、加工质量好、效率高、操作简单维护方便，是一款性价比非常高的产品。[机器配置激光器：优级YAG晶体，进口金属聚光腔。光学系统：进口介质膜片激光电源：200W-1000W脉冲激光电源专用冷却系统：双循环系统，热交换钛管，超温报警，流量保护、水位保护。伺服工作台：滚珠丝杠（台湾上赢）、进口伺服（台达）、计算机控制跟踪传感器：高精度自动感应机器原理激光切割机是利用经聚焦的高功率密度激光束照射工件，使被照射的材料迅速融化、汽化、烧蚀或达到燃点，同时借助与光束同轴的高速气流吹除熔融物质，从而实现将工件割开。激光切割属于热切割方法之一。[2] 机器优点精度高，速度快，切缝窄，热影响区**小，切割面光滑无毛刺。激光切割头不会与材料表面相接触，不划伤工件。切缝**窄，热影响区**小，工件局部变形极小，无机械变形。加工柔性好，可以加工任意图形，亦可以切割管材及其他异型材。可以对钢板、不锈钢、铝合金板、硬质合金等任何硬度的材质进行无变形切割。切割优势精度高：适用于精密配件的切割和各种工艺字、画的精细切割。速度快：是线切割的100倍以上。热影响区小，不易变形。切缝平整、美观，无需后序处理。性价比极高：价格只有同类性能CO2激光切割机的1/3，及同等功效数控冲床的2/5。使用成本很低：仅为同类CO2激光激光切割机的1/8～1/10，每小时成本仅为23元左右，CO2激光切割机每小时成本为150～180元左右。后续维护费用很低：仅为同类CO2激光切割机的1/10～1/15，及同等功效数控冲床的1/3～1/4。性能稳定，保证持续生产。固体YAG激光器是激光领域**定**成熟产品之一。广泛用于广告标牌制作、钣金结构、高低压电器柜制作、纺织机械零件、厨具、汽车、金属工艺品、电器零件、眼镜行业、弹簧片、电路板、五金等行业。加工优势加工模式先进，效率高聚焦后极细的激光光束如同刀具，可将金属材料任意精细切割，不产生机械挤压或机械应力，因此不会破坏加工物品外形。激光聚焦后的光束尺寸极细，热影响区域小，不易变形。切缝平整，美观，无需后续处理，加工精细，因此，可以完成一些常规方法无法实现的工艺。成本低，全自动，易操作激光加工速度快固体YAG激光切割机使用的“刀具”是聚焦后的光点，不需添加其它机和材料，只需激光器能正常工作**可以长时间连续加工激光加工由计算机自动控制，生产时不需人工干预操作。实现零积压库存固体YAG金属激光切割机的灵活性强，变化方便，针对不同客户的订单，只需在电脑上绘制出加工图，产品**可以出来，节省了常规的开模制作费，又有效的避免同一产品的差异化生产，降低产品积压的风险。[3] 2适合材料编辑不绣钢、碳钢、合金钢、硅钢、弹簧钢、铝、铝合金、镀锌板、镀铝锌版、酸洗板、铜、银、金、单晶硅、多晶硅等钛等金属板材及管材切割。3应用领域编辑广泛应用于广告标牌制作、机箱机柜、钣金结构、金属加工、电气开关柜制作、纺织机械、粮食机械化、厨具、灯具、汽车、金属工艺品、锯片、电器零件、眼镜制作、医疗器械、航空航天、五金、刀量具等行业。4环境要求编辑YAG激光切割机的工作环境要求：供电电网要求：380V；50Hz电源接地电阻：≤3欧姆地基振幅小于50um；振动加速度：小于0.05g。避免有
　　大量冲压等机床设备在附近。设备空间要求要保证无烟无尘，避免金属抛光研磨等粉尘严重的工作环境。工作冷却循环水的水质有严格要求，要求使用纯净水、去离子水或蒸馏水，不可以使用自来水、矿泉水等含有较高金属离子或其他矿物质的水质。[4] 5冷水机编辑作为YAG激光切割机配套冷却设备，冷水机确保了YAG激光切割机在恒温状态下，正常运作。YAG激光切割机专用冷水机属于制冷型工业冷水机，具备的恒温与智能调温两种工作模式及远程线控装置，智能温控的模式可随温度的变化而调整至相应的水温。YAG激光切割机是根据功率的大小和应用场合来选冷水机的。200W的YAG激光器：用于焊接的可以选用CW-6000，制冷量3000W**可以了用于切割的话**要选用CW-6200，制冷量要5.5KW了650W的YAG激光器：用于焊接的话选用CW-6300，制冷量8.5KW**可以了用于切割的话**要选用CW-7800，制冷量23KW了技术参数CW-7800AN：可应用于冷却600W-700W的YAG激光器；CW-7802 双进出水口系列（可选）；加热器（可选）；净化水质配置（可选）。

型 号	CW-7800AN	CW-7800BN	CW-7800DN
工作电压	AC 3P 380V	AC 3P 440V	AC 3P 208V
工作频率	50Hz	60Hz	60Hz
工作电流	9~16 A	8~15 A	8~24.8 A
压缩机功率	7.15KW	7.09KW	7.95KW
	9.54HP	9.45HP	10.66HP
制冷量	80476Btu/h	79112Btu/h	81206Btu/h
	23.6KW	23.2KW	23.8KW
	20296Kcal/h	19952Kcal/h	20460Kcal/h
制冷剂	R-22 / R-410a
充注量	5300g	5100g	5400g
温控精度	±1℃
节流器	毛细管
安全保护	压缩机过流保护，流量报警，超温报警
水泵功率	0.75KW
水箱容量	100L
出入水口	Rp 1/2''
**大扬程	50M
**大流量	75L/min
净 重	350Kgs
毛 重	380Kgs
机器尺寸	130X75X165 cm (长 X 宽 X 高)
包装尺寸	152X98X190 cm (长 X 宽 X 高)
