材质 | Q235D |
---|---|
精度等级 | P |
种类 | 滑动导轨 |
品牌 | HIWIN/上银 |
型号 | HGH20CA2R940ZAPII |
滑行轨迹 | 直线导轨 |
滑轨宽度 | 20 |
滑块个数 | 2 |
额定动载荷 | 100 |
额定静载荷 | 200 |
固定螺栓尺寸 | 290 |
允许静力矩 | 100 |
滑块固定方式 | 上锁式 |

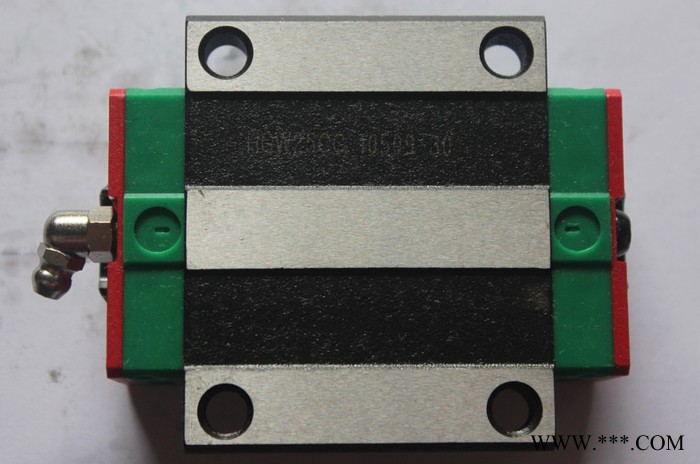

HIWIN上银直线导轨HG系列─滚珠线性滑轨
HG 系列直线导轨,为四列式单圆弧牙型接触线性导轨,同时整合优化结构设计之超重负荷精密线性技术,相较于其他之直线导轨提升了负荷与刚性能力;具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误差,得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势,HIWIN 四列式超重负荷线性滑轨,即为基于此理念开发之产品。![](https://www.guanggaoj.com/file/upload/202112/27/130945531.jpg)

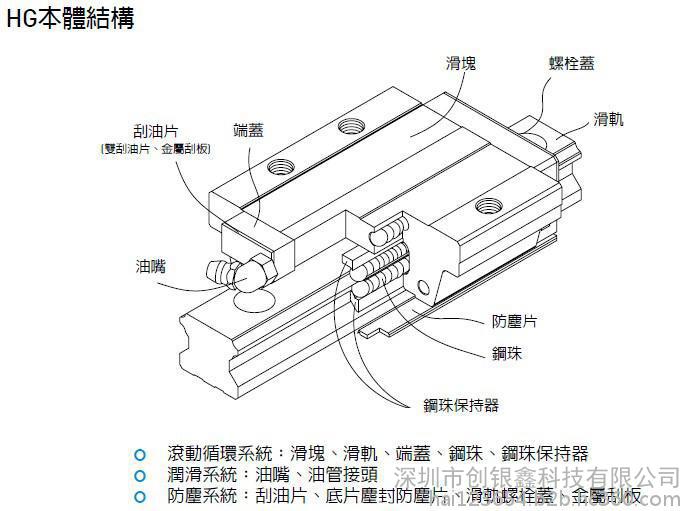

HIWIN上银导轨HG系列特点:
(1) 自动调心能力
来自圆弧沟槽的DF(45°-45°)组合,在安装的时候,藉由钢珠的弹性变形及接触点的转移,即使安装面多少有些偏差,也能被线轨滑块内部吸收,产生自动调心能力之效果而而得到高精度稳定的平滑运动。
(2) 具有互换性
由于对生产制造精度严格管控,线性滑轨尺寸能维持在一定的水平内,且滑块有保持器的设计以防止钢珠脱落,因此部份系列精度具可互换性,客户可依需要订购滑轨或滑块,亦可分开储存滑轨及滑块,以减少储存空间。
(3) 所有方向皆具有高刚性
运用四列式圆弧沟槽,配合四列钢珠等45度之接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的负荷;在必要时更可施加预压以提高刚性。

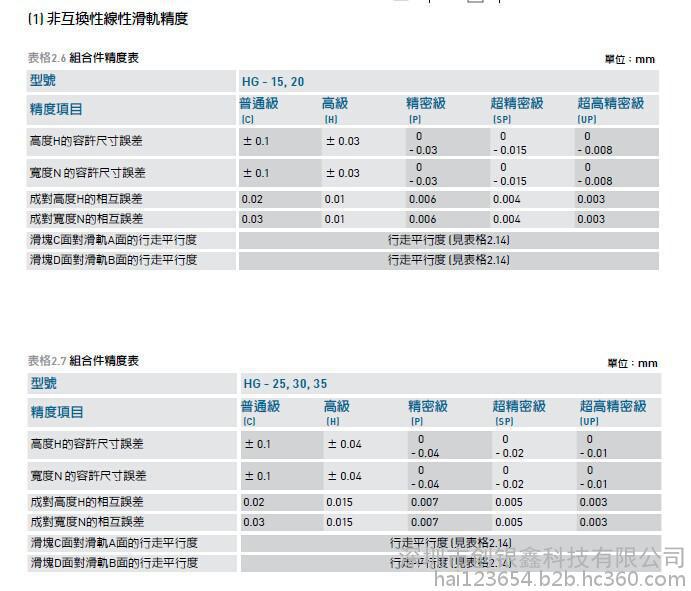

![](https://www.guanggaoj.com/file/upload/202112/27/130945631.jpg)

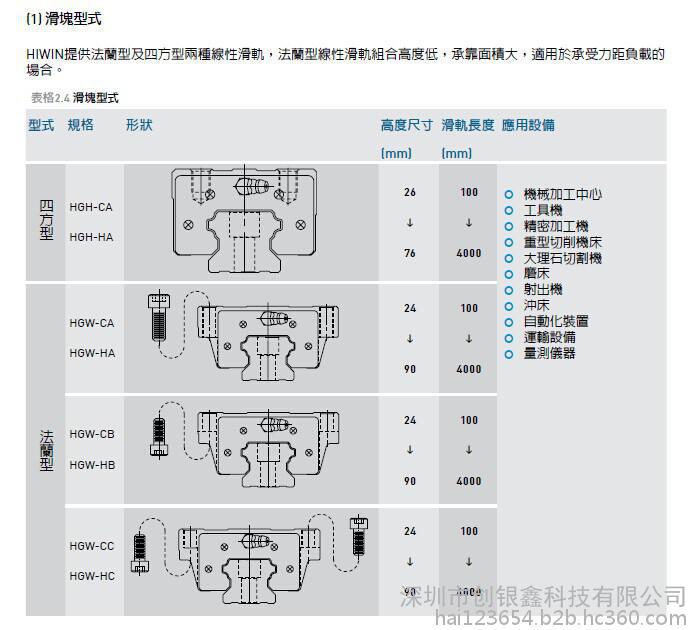

![](https://www.guanggaoj.com/file/upload/202112/27/130945501.jpg)
HIWIN上银导轨 HG系列产品规格说明:

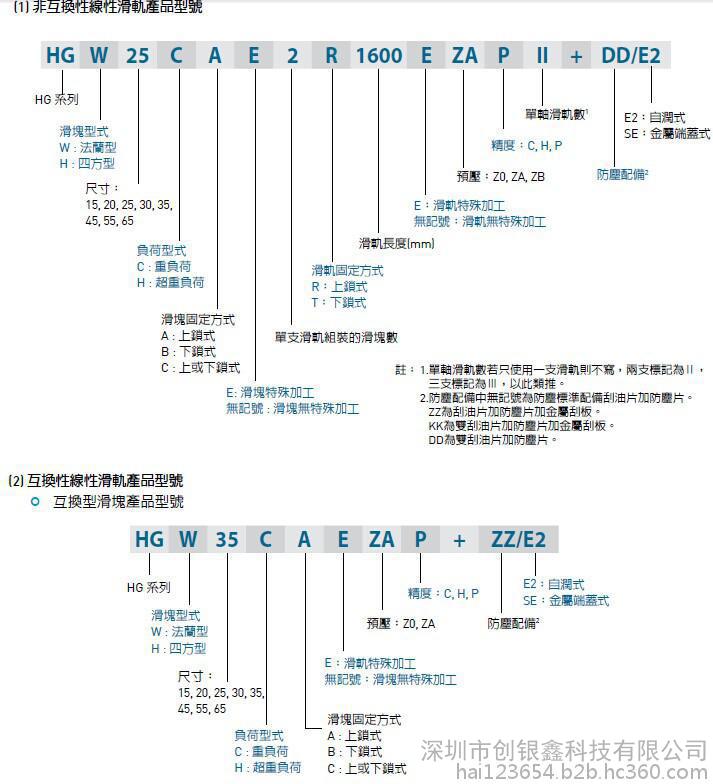

HG系列直线导轨分为非互换性及互换性型两种线性导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、导轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之超高精度,不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求,互换性型之组合精度目前已达到一定的水平,对不需配对安装直线导轨的客户而言,是一项很好的选择。直线导轨的产品规格型号主要标明导轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。

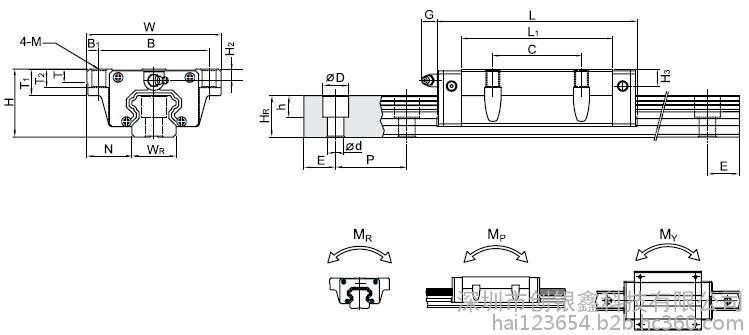

![](https://www.guanggaoj.com/file/upload/202112/27/130945701.jpg)
