| 产品名称 | 激光切割机 |
|---|---|
| 电源 | 220v |
| 工作温度 | 10-30 |

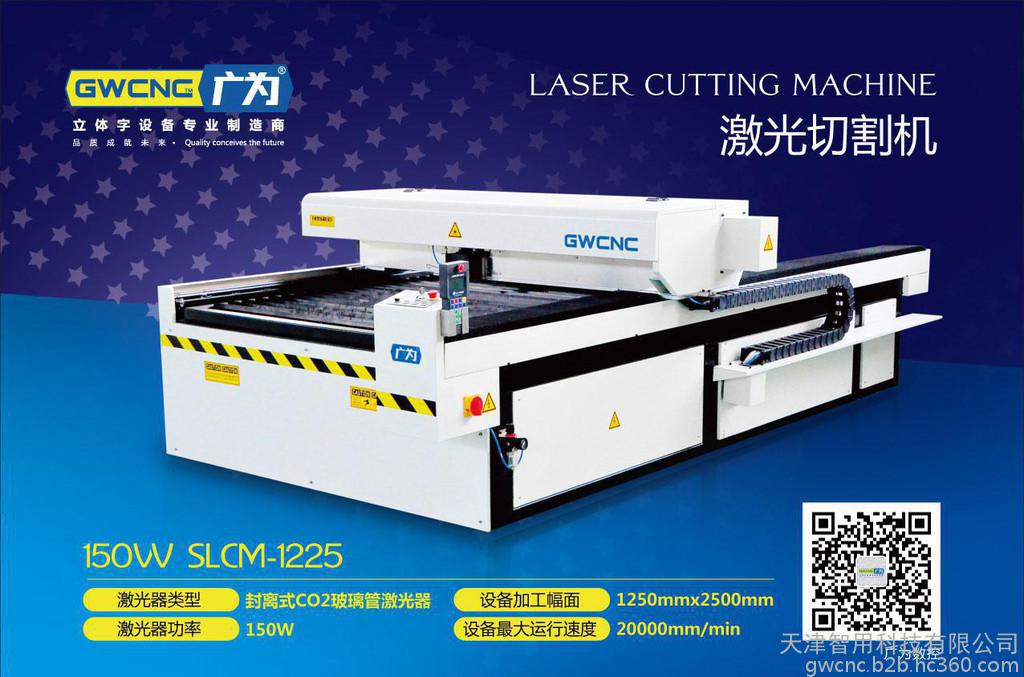

品名：金属与非金属激光混切机 型号：150 WSLCM-1225
Laser Cutting & Engraving Machine
Model：150W SLCM-1225
价格：12.5万元
一、产品品名：SLCM-1225激光切割机；
1. Products Name: SLCM-1225 Laser Cutting Machine
二、产品品牌：GWCNC
2. Products Brand: GWCNC
三、激光器类型：封离式CO2玻璃管激光器
3. Laser Source: Sealed Co2 glass laser tube
四、激光器功率：150W ；
4. Laser Power: 150W
五、设备加工幅面：1250mmX2500mm;
5. Worktable size: 1250mmx2500mm
六、设备最大运行速度：20000mm/min ;
6. Max.speed of positioning: 20000mm/min
七、整机配置：
7. Machine photos
LSCM1225主要配置
LSCM1225 Specification
项目 Item | 规格 Specificaiton | 数量 Qty. | 说明 Remarks |
加工行程 Processing length | x轴1250mm/y轴2500mm/z轴60mm X-1250mm,Y-2500mm,Z-60mm | 一台 1 Set |
|
激光器 Laser source | 150W | 一台 1 Set |
|
精密丝杠传动 Ball screw transmission system
| 定位精度±0.05mm Positioning Precision ±0.05mm
| 三套 3 Set | x轴/y轴/z轴台湾产 X/Y/Z axle from Taiwan |
伺服驱动马达 Servo motor driving system |
| 三套 3 Set | x轴/y轴/z轴/日本三菱及松下 X/Y/Z Mitsubishi or Panasonin from Japan |
随动系统 Auto following system | 金属切割专用随动系统 metal cutting special auto following system | 一套 1 Set | 自动适应不平的表面 Automatically adapts to uneven surface |
集控面板 Integration control panel | 空气/急停/测试/开始/暂停等开关集成 Air/E-stop/Test/Start/Pause etc switch integration | 一套 1 Set | 直接控制床身动作 Directly control lathe bed movement |
镜片 Mirrors | 平反镜及聚焦镜 Reflect mirror and Focus lens | 一套 1 Set | 可直接擦拭且更换方便 Can directly wiping clean and replace easy |
水冷机 Chiller | 低噪、低能耗、全面监测功能 Low noise, low consumption, comprehensive monitoring function | 一套 1 Set | 激光器专用水冷系统 Special water cooling system for laser |
控制系统 Control system | 脱机控制单元和专业激光操作软件 Off-line control unit and professional laser operating software | 一套 1 Set | 自主知识产权 proprietary intellectual property |
排烟系统 smoke exhaust system | 下排烟系统 Down smoke exhausting | 一套 1 Set | 强效排烟 Powerful smoke exhausting |
随机工具 Tools with machine | 常用工具及调光用品等 Commonly used and laser adjust tools | 一套 1 Set |
|
落料采集器 Blanking collector
| 收集切割落料/抽屉式 Collect cutting blanking/drawer | 一个 1 Pcs | 位于床身下方 Locates under Lathe bed |
使用说明书 Operating manual |
| 一套 1 Set |
|
电源线 Cables |
| 8m |
|
排烟管 Smoke exhaust pipe |
| 20m |
|
注：产品配置可能会随产品的改进而略有变化，准确配置请咨询销售人员。
Remark: Product configuration maybe change slightly according to the product improvement, accurate configuration please consults sales man
设备切割能力：
Machine cutting ability:
材料种类 Materials types | 材料厚度 Thickness | 加工速度 Cutting speed | 切割辅助气体 Auxiliary gas |
中碳钢 Mild steel | 1.5mm | 1.0m/min | 氧气 Oxygen |
中碳钢 Mild steel | 1.2mm | 1.5m/min | 氧气 Oxygen |
不锈钢 Stainless steel | 1mm | 1.8m/min | 氧气 Oxygen |
不锈钢 Stainless steel | 1.5mm | 1.0m/min | 氧气 Oxygen |
不锈钢 Stainless steel | 1 mm | 1,8 m/min | 氧气 Oxygen |
亚克力 Acrylic | 10mm | 0.3m/min | 压缩空气 Compressed air |
亚克力 Acrylic | 20mm | 0.06m/min | 压缩空气 Compressed air |
|
|
|
|
|
|
|
|
八、未配置：
8. Optional parts
LSCM1225选配项目
LSCM1225 Optional Parts
项目 Item | 规格 Specification | 数量 Qty. | 说明 Remarks |
计算机 Computer | P4以上；256Mb；Windows操作系统 Not less P4/256Mb/Windows | 1台 1 Set |
|
离心式风机 centrifugal blower | 2.2kW，接口尺寸Φ200 mm风管 2.2KW/Pipe connection mouth diameter 200mm | 1台 |
|
空气压缩机 Air compressor | 气量0.8m3,压力8kg/min Air volume of 0.8 m3, pressure 8 kg/min | 1台 1 Set |
|
九、含税价格（EXW）：
9. EXW , Including VAT.
十一、产品特点及技术参数：
11. Products characters and Technical parameters
LSC225M产品特色
LSC225M Products characters
? 国际化工业机床制造水准;
? International industrial machine lathe manufacturing level
? 电机、丝杠、导轨、等关键部件全部进口配置，保证产品的可靠性；
? Motor, Ball screw, Guide rail and key components all are imported, make sure the products reliability.
? 200W DC激光器，超低运行成本，工作时没有任何气体消耗；
? 200W DC excited laser tube, Low running cost, working without any gas consumption
? 高精度滚珠丝杠传动系统，配合日本三菱或松下伺服驱动马达，保证了切割的准确性；
? High precision ball screw driving system, with Japan's Mitsubishi or Panasonic servo motor, ensures the cutting accuracy.
? 非接触式随动系统，自动适应板材不平表面，确保全台面的切割效果；
? Non-contact auto following system, automatically adapt to metal sheet uneven surface, make sure cutting effect in whole working area.
? 强效排烟，保护光路不被污染；
? Powerful smoke exhausting system, protect laser path no pollution
? 丝杠、导轨等重要运动部件全部防烟设计，保护机床精度；
? Ball screw, guide rail and other important movement part all smoke prevented design, protect machine lathe accuracy.
? 特殊光束处理技术使得激光光束在整个加工范围内保持一致性;
? Special optical path processing technology ensure laser cutting kept consistency in the whole working area
l 设备整机质保一年（光学部件及易损易耗件不在质保范围内）
l Completely machine warranty is one year(Not including optical parts and consumable parts)
十二、设备交货期：在收到定金之日起30天内设备从工厂出货；
12. Delivery term: Within 30 days after receipt the down payment.
十三、可选配置：同时该设备可配置德国ROFIN的200W、350W及550W射频激光器及英国GSI公司的14OW、200W及280W玻璃管激光器。
13. Optional configuration: The machine also can choose ROFIN 200W, 350W, 550W RF laser tube and 140W, 200W, 280W UK GSI Glass laser tube.
