| 电源电压 | 380V |
|---|---|
| 整机重量 | 2000 |
| 适用范围 | 石材雕刻，石碑、墓碑雕刻 大理石雕刻等 |
| 最大雕刻速度 | 20000 |
| 最大雕刻面积 | 1325x2500（可订制） |
| 雕刻范围 | 1325x2500（可订制） |
| 主轴转速 | 6000-24000 |
| 自动对刀块精度 | ±0.02 |
| 额定功率 | 4.5 |
| 铣刀直径 | 0.1-12.7 |
| 套爪夹头 | 是 |
| 高度 | 300 |
| 机械精度 | 0.025 |
| 品牌 | 广锋 |
| 型号 | GF——1325 |

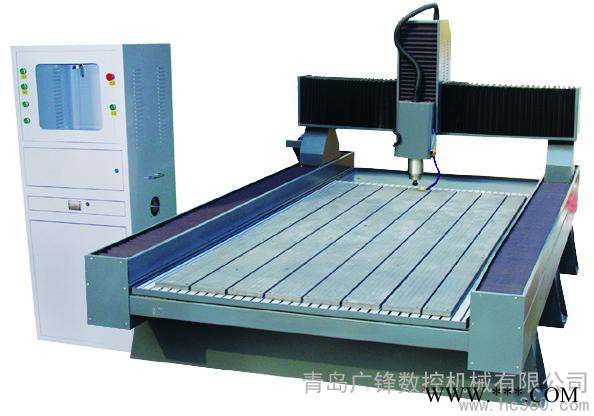

石材雕刻机
★性能特点

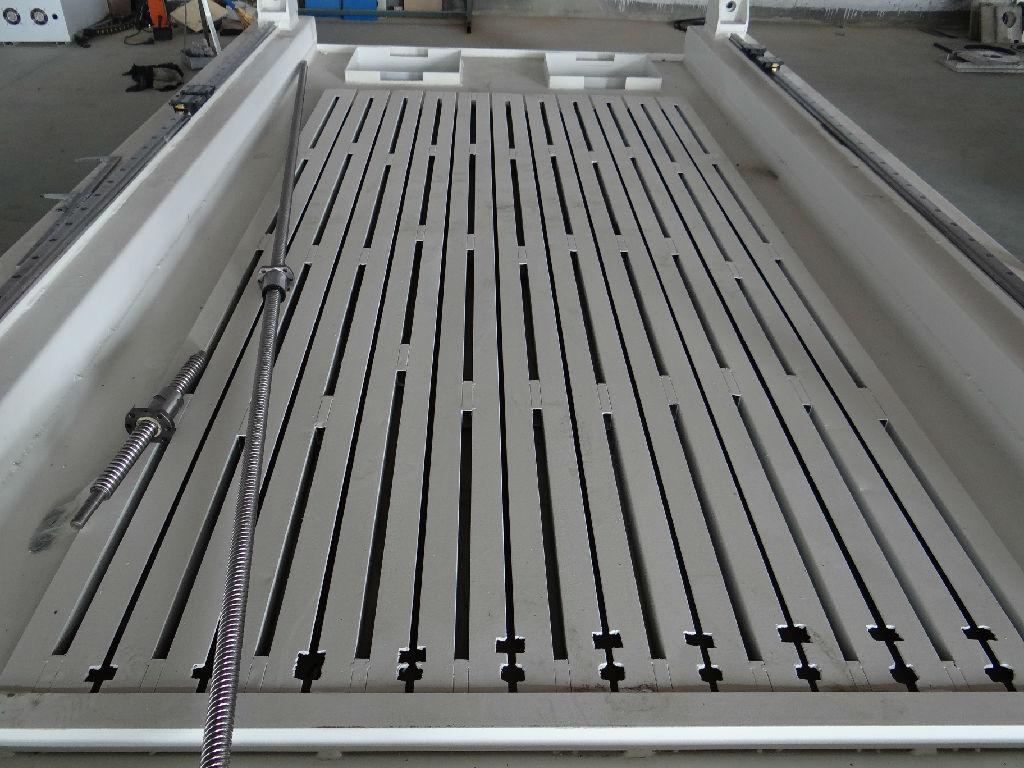

◆整机采用钢结构无缝焊接，刚性好不变形；工作台面背衬钢板喷塑水槽，强度大刚性好，
机器承重力大。
◆采用台湾银泰直线方型导轨，双排四列滑块，承重力大，运行平稳，精度高，寿命长，下刀精确；三轴传动结构附有人性化设计的防尘防水全方位保护的防尘罩，防止切割时水尘飞溅；不锈钢外保护架，提高了整体使用寿命和保护效果；总体工艺结构合理，其使用寿命为通用设备的三倍以上。
◆恒功率水冷主轴电机4.5KW，切削力度大，工作效率高，适合于石材雕刻镂铣。
◆双向刀具冷却系统，有效提高刀具使用寿命。
★适用范围
◆大理石、花岗岩、中国黑、青石、玉石、瓷砖、水晶、玻璃、塑料、化工合成板有机玻璃、PVC板、竹木、铝塑板、有色金属、塑料等材料进行线雕、2D雕刻、3D尖底雕刻、三维浮雕、切割、倒边、钻孔加工。
◆花岗岩等硬质石材可以分层次雕刻至5mm。
◆大理石、青石等可以一次雕刻至2mm。
★软件功能
1、本机可雕刻任何图形图案，支持扫描仪，直接支持 UG、ArtCAM、Type3、CorelDraw 、Proe、文泰、精雕等多种CAD/CAM软件生成的G代码格式。
2、石材雕刻机采用上海维宏正版PCI控制卡数控系统（电脑直联），可实现断点续雕、断电记忆功能，稳定性高。
★产品参数
NO. | 性能指标 | GF-石材雕刻机(可根据需求定做尺寸) | |||
1 |
行程 | X行程 | 900mm | 1300mm | 1500mm |
Y行程 | 1500mm | 2500mm | 3000mm | ||
Z行程 | 300mm | 300mm | 300mm | ||
2 | 精度 | 加工精度 | ±0.05mm/500mm | ||
重复定位精度 | ±0.04mm | ||||
3 | 结构 | 台面结构 | 不锈钢水槽内嵌工业承重钢结构台面 | ||
传动系统 | Y轴台湾银泰30#方轨+台湾YYC斜齿齿条 X轴台湾银泰25#方轨+台湾YYC斜齿齿条 Z轴台湾银泰25#方轨+台湾TBI￠32丝杠 注：1530机型Y轴为齿条，其他机型双丝杠传动 | ||||
4 | 速度 | 最大空行速度 | 15000mm/min | ||
最大工作速度 | 8000mm/min | ||||
5 | 主轴 | 主轴消耗功率 | 常州昌盛恒功率水冷电主轴4.5Kw | ||
主轴转速 | 6000-24000RPM | ||||
刀具夹持直径 | ER25 | ￠3.175mm、￠4mm、￠6mm、￠8mm、 ￠10mm、￠12.7mm | |||
变频器 | 功率 | 深圳四方矢量变频器5.5KW | |||
6 | 驱动系统 | 三轴深圳雷赛大功率步进电机驱动（110系列电机） | |||
7 | 软件支持 | UCANCAM/精雕/ARTCAM/PROE/UG | |||
8 | 操作系统 | 上海正版维宏PCI控制系统（电脑直联） | |||
9 | 工作电压 | AC380V/50Hz | |||
10 | 产品优势 | 1.床身结构均使用6mm厚壁方管焊接床身+10mm全钢结构龙门，经时效处理消除应力后机械加工，机体不会变形，稳定性高；该配置区别于同行以木工机型代替重型石材机型，裸机重量大大超过同行同规格产品。 2.主轴电机使用双层密封结构加气封结构的恒功率水冷雕铣主轴，可以有效防止进液，保持电主轴长时间使用，适合于石材雕铣；同时配置矢量的变频器，采用大功率变频器配置略小功率的主轴电机，长期用不会出现过压过载报警现象，可根据不同材质调整合适主轴转速；该配置区别于同行以木工雕刻主轴代替石材专用恒功率主轴。 3.传动结构均采用导轨滑块加宽加重配置（法兰型滑块），机器运行快速稳定，适合于重型雕铣加工。 4.操作系统采用上海正版维宏，区别于同行的盗版系统。 | |||
设备报价：
报价 |
规格 | 行程/型号 | GF-9015 | GF-1325 | GF-1330 |
Y行程 | 900mm | 1300mm | 1300mm | ||
Y行程 | 1500mm | 2500mm | 3000mm | ||
Z行程 | 300mm | 300mm | 300mm |
