技术特征

编辑

1、适合城市环境（安装在地下室或地窖内），尤其适合人口密集的中心城市

2、适合街道、高速公路、桥梁、隧道、停车场、机场、港口、旅游景点等的照明和动力系统

3、高低压进出线采用防水全密封、全绝缘、全屏蔽的接线方式

4、箱体外壳采用防腐不锈钢制作、全密封、在一段时间内可浸入水中

5、保护系统充分考虑操作方便和安全性，配件采用美国的COOPER公司产品；

6、采用操作棒操作地埋式变压器，具有与组合变压器一样的运行方式

7、充分考虑散热条件的特殊性，变压器采取了低损耗与低温度设计；?8、变压器地窖内安装防水进入保护及自动排水措施。

技术规范

编辑

1、额定电压：高压6/10kV 、低压0.4kV

2、容量范围：30 、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600、2000kVA

3、频率：50Hz

4、相数：单相、三相

5、联结组标号：Dyn11、Yyn0

6、阻抗电压：按**标准

7、使用环境：地下室或地窖内

8、损耗：达到**标准S11系列参数

9、外壳防护等级：IP68

10、声级：小于或等于55dB

11、 a、海拔不超过1000米； b、环境温度 **温度：+ 40℃； **日平均温度：+ 30℃； **年平均温度：正 20℃； 低气温：- 25℃

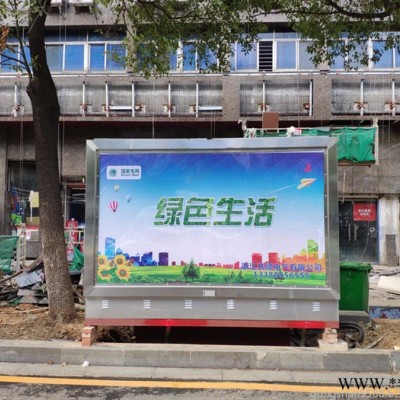

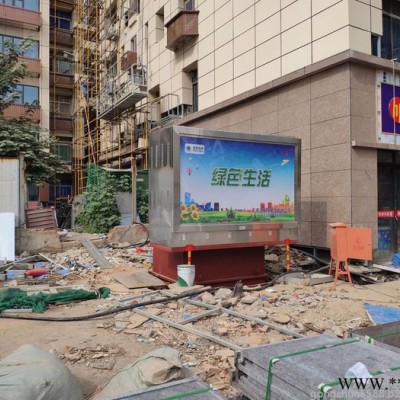

地埋式变压器的构造和广告牌式低压结构:地埋式变压器分成地上和地下二部分，其本体安装在用混凝土构造的地坑中，没有占用地表空间，地埋式变压器和箱盖上安装了高压套井和低压端子、高压负荷开关和后备熔断器、插拔式避雷器、压力释放阀、真空压力表、温控和油位指示，这些配件都可以在地面上进行观察和操作。油箱采用不锈钢制成，全密封结构和箱沿封闭焊接结构，尽量减少密封面积，可以在地内特殊的环境中长期安全运行。 地埋式变压器的地面部分为集广告牌及低压开关箱于一体的混合结构，箱体内部为低压配电箱，两侧为霓虹灯箱广告牌，可以用于公益广告、交通指南、道路信息等，具有**的视觉效果。 采用地埋式变压器和广告牌式低压结构符合城市生态设计理念，美化环境，占地面积小，适用在城市主要干道、机场、高速公路及住宅小区等的使用。

关于地埋式变压器的防水措施 1、基础设计和制作时的防水考虑 顶部：通风孔具有效防雨防水能力； 侧部：用防水混凝土材料对侧表面处理，使得渗水无法从地坑侧面侵入； 底部：安装地埋式变压器的防水混凝土承重基座，比地坑底面高300mm，平时从地面流到地坑的水都流到基座以下环形道上，不会浸泡到地埋式变压器。 2、基础底部铺设走水砂卵石，水可以比较快渗入地面。 3、地埋式变压器允许一定时段内浸没在水中0.5m以下运行，可抵御洪涝灾害，有效提高供电系统的可靠性。但为了地埋式变压器的安全可靠运行，建议在洪水、长时间暴雨和雨季过后，检查地坑积水情况，如积水较多，建议采取抽水和清洁。五、关于地埋式变压器温升控制的措施对于地埋式变压器的温升控制，可通过下面四个方面保证： 1、变压器低温升设计，顶层油温控制在45K左右，远低于国标规定的60K，设计思路。 箱体结构 地埋式变压器油箱壁散热主要靠辐射。热量总是以波的形式从发热体辐射到温度较低的周围介质中。辐射的能量取决于温度、发热体的形状和它的表面颜色。所以，地埋式变压器用的为平板油箱及平板散热片，以增强辐射。2、表面处理； 因地埋式变压器本体安装于阴凉的地表下面，采用特殊的表面处理工艺，保证其具有良好的热量辐射能力和较强的耐腐蚀能力。 3、 基础制作 地基与外界的散热靠热传导和空气对流，基础顶部可设置通风口及导风板，加强以空气循环。
