深圳市光科照明有限公司

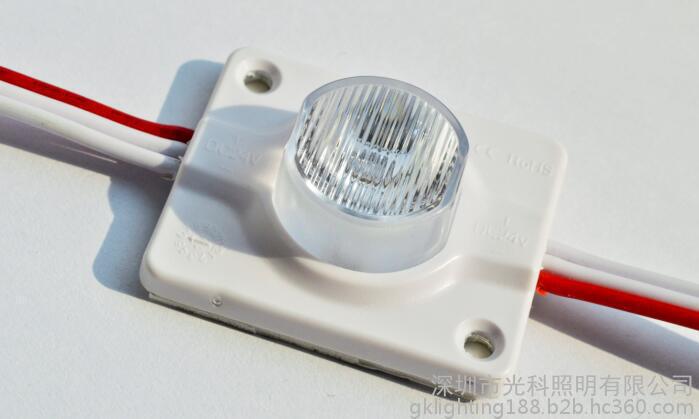

一、产品描述：

1、采用高品质3535光源，具有亮度高，光色均匀，抗静电能力强等特点；

2、采用DC12V恒压驱动方式，3灯1剪；

3、配置光学透镜，外型美观，PCB采用高导铝基板，散热效果好；

4、模组采用ABS防火材质，防火等级可达U94V-2，防护等级IP65。

应用场所：适用于8-30cm双面广告灯箱。

二、产品参数：

三、产品光源参数：

本产品**终解释权归光科照明所有，如有变更，恕不另行通知。

六、产品安装和使用需注意事项：

（1）.电源主线使用2x1.5mm2以上电缆线（根据负载电流选择相应的电源主线），如果模组电源线需要加长必须选用0.75mm2/18#以上规格的线材，以免过载导致电源线发热过大，引发不良后果；

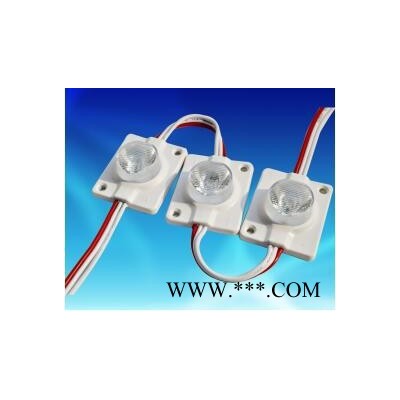

（2）. 模组3灯1剪，当模组剪短连接时，先用斜口钳居中剪断两模组间的电源线（带剪刀线标识），剥外皮10mm左右，并将对应颜色（红白相间线正极，字符线，白色线负极）导线拧成一股，然后采用专用防水胶带进行绝缘防水处理**检验电源接线头导通性和牢靠性，以徒手不能将导线线从接线头拔出为宜；

（3）.模组安装时先将模组底部背胶的离型纸撕下，贴到灯箱或广告标识内初步固定，然后采用2颗ST2.5x10mm自攻螺钉锁紧加固，也可采用模组两边打玻璃胶的方式固定；

（4）.末端模组线头需使用防水胶带或接线防水堵头进行防水处理，避免短路对产品造成损坏；

（5）.模组标准级联30PCS，采取单端供电；请勿超量连接，避免线载电流过大而损坏产品；

（6）. 模组不可完全裸露在户外使用，请勿带电触摸，带电作业。

注：建议使用通过了相关安规认证的开关电源（带短路保护，过压保护，过流保护）。
