| 最小成形文字 | 面议mm |
|---|---|
| 有效幅面 | 面议mm |
| 产地 | 山东 |
| 额定电压 | AC380V |
| 控制方式 | 自动 |
| 驱动形式 | 自动 |
| 适用范围 | 雕刻品 |
| 速度 | 2000---24000转/分 |
| 最大扫描精度 | ±0.015mm |
| 品牌 | 工大 |
| 型号 | GD-1318 |
定做机型设备具体配置

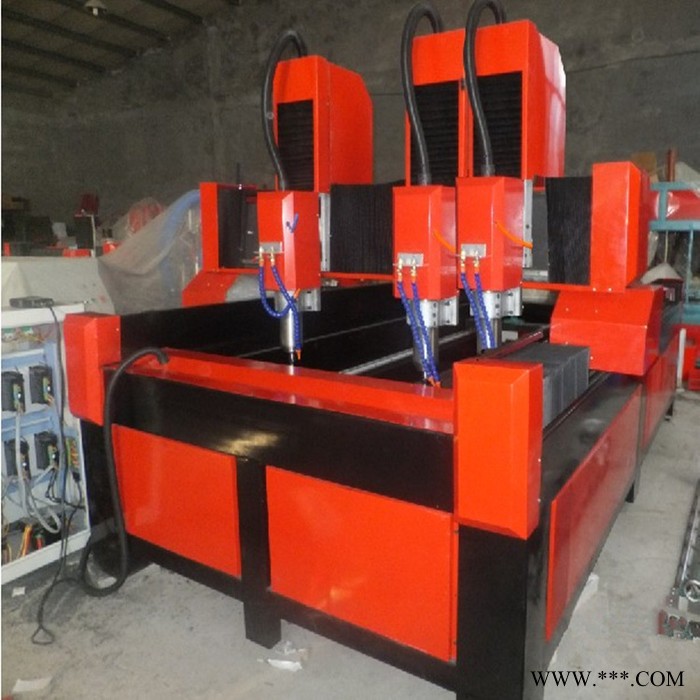

| 产品型号 | GD-1318三头独立石材雕刻机 |
| 主轴功率 | 3台3.2kw油石材专用切削主轴 （该电机扭力较大，耐磨、耐高温、油冷、旋转速度快，旋转震动小，工作噪音低），能雕红木家具及佛像工艺品，石材墓碑等行业。 |
| 导轨 | 高精度20方轨台湾上银方型直线导轨，（高防尘、3000公里免维护、维护方便） |
| 控制系统 | 北京锐志天宏系统【四轴四联动运动控制系统-A58】+无线手轮（该系统具备参数备份、恢复功能，有效防止了重要参数丢失，可实现圆柱、棱柱、多面体等复杂工件加工。广泛应用在佛像、楼梯柱、沙发、桌腿等加工设备的系统控制上，运行速度更快，加工效率更高,切割,镂铣,打孔， |
| 变频器 | 三套使用高精度大功率变频调速主轴变频无刷马达，转速可以达到60000RPM，无需更换炭刷。采用变频控制技术，长沙贝士德FC300-B4-4.0G/T2型号 |
| 驱动器 | 十一套上海运控三相混合式步进电机及驱动器（选用雕刻机专用驱动和电机，该品牌选配雷赛工大860石材专用驱动） |
| 四轴联动形式 | X、Y轴齿条斜齿传动; 三套 Z轴进口双层镀鉻滚珠丝杠德国原配螺母；A轴旋转 |
| 电器部件 | 浙江正泰或德力西电器,根据工厂供货选用；（该部件性能稳定适合长时间使用） |
| 限位开关 | 日本欧姆龙（该部件性能稳定适合长时间使用） |
| 电缆线 | 易初（CNC专用电缆，抗干扰、防静电；具有高柔性,长时间使用不会断裂） |
| 工作台面 | 铝型材+PVC（可移动平面）；三套旋转轴（固定） |
| 散热风扇 | 台湾准建 |
| 机床床身 | 整体焊接式结构，时效处理长时间使用不变形，能保证整体机床床身的精度 |
| 独立控制机柜 | 免机箱挂在床身上所带来的震动,方便移动，保养电器部件方 |
| 应用软件 | 北京精雕，artcam、typ3，powermill |
| 水槽 | 机身自带双水槽，无限水循环，节约用水，保证用水充足和冷却 |
| 喷水装置 | 机器自带喷水装置，以冷却刀具 |
| 防尘防水布 | 有 |
| 设备外观尺寸 | 2.2米宽，3.1米左右长 |
| 旋转轴 | 3台350*1800mm旋转轴 |
| 工作电压 | 380V |
| 主轴转速 | 2000---24000转/分 |
| 工作行程 | 平面(X)1300mm*(Y)1800mm *（Z）200mm 立体单头（直径）350mm*1800mm（长度） |
| 变压器 | 400伏6组交流 |
| 控制系统 | 四轴四联动手柄控制系统 |
| 工具箱 | 水泵雕刻机专用工具，软件图库齐全 |
| 备注 | 设备包修包换，达不到客户要求退货 |
二、设备参数
1 平面雕刻 X轴行程 400mmX3
Y轴行程 1800mm
圆柱雕刻 旋转直径 350mm
旋转长度 1800mm
2 床身 外形尺寸 2200*3100mm*1600mm
3 重复定位精度 ±0.015mm
4 X、Y、Z结构 X/Y齿条传动;Z丝杠传动
5 速度 最大空行速度 28000mm/min
最大工作速度 20000mm/min
6 主轴 主轴功率 3.2KW*3
主轴转速 24000r/min
7 运行模式 步进
8 工作电压 AC380V
9 运行指令 G代码，F/S命令兼容
10 操作系统 北京锐志天宏
11 净重 1400kg
三、整机配送附件
操作说明书 1套
刀具 1套
刀夹 2个
数据线 1套
扳手 1套
水箱 1个
水泵 2个
光盘 1张
压板 1套
保修卡 一份
四、功能特性
1、具有断电记忆停电恢复断点断刀续雕功能，支持多达9个点，可任意位置随心所欲进行雕刻。
2、灰度图可任意调节，实现产品加工。
