等离子源 | 选配 |
---|---|
安装占地 | 10 |
工具净重 | 100(Kg) |
产地 | 山东 |
产品别名 | 便携切割机 |
电流 | 交流 |
控制方式 | 数控 |
类型 | 交流等离子焊机 |
频段 | 高频 |
驱动形式 | 电动 |
售后服务 | 一年保修 |
外形尺寸 | 1500*3000 |
用途 | 切割 |
最大切割厚度 | 100(mm) |
作用对象 | 金属 |
作用原理 | 逆变 |
品牌 | 极锋 |
型号 | BXS-JF2015 |
加工定制 | 是 |
销售热线:15964710016

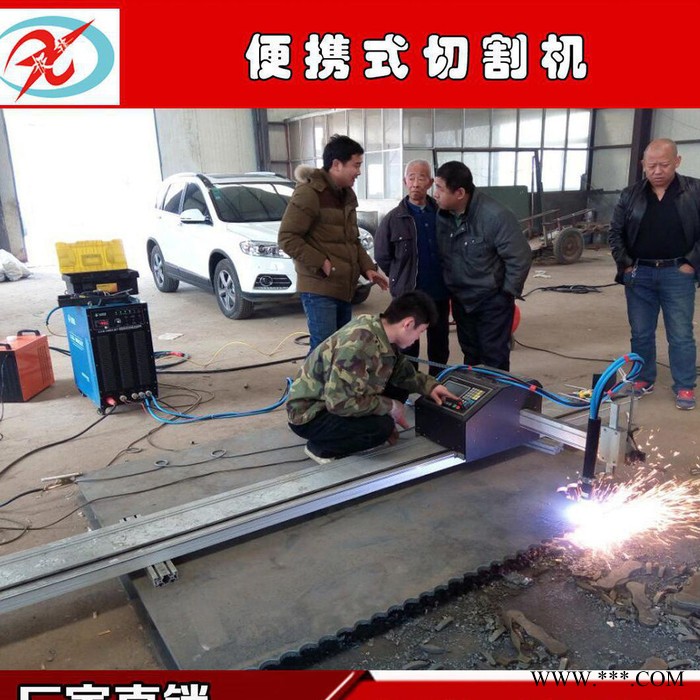

便携式数控切割机
产品简介 | ||||
zb-CNC2015 便携式数控切割机 | 该型切割机亦为便携式结构,横向跨度1.5米,采用铝合金导轨、单边驱动,可根据用户要求配置火焰、等离子割炬自动调高系统,可选配自动调高系统。其主要的功能特点是,控制系统采用工控机,可接受外部加工程序导入,切割时可适时图形跟踪。 | |||
一、主要技术指标 | ||||
导轨横向宽度 | 2.2m | 有效切割宽度 | 1.5m | |
导轨纵向长度 | 3.5m | 有效切割长度 | 3.0m | |
火焰割炬 | 1组 | 火焰切割厚度 | 8-50mm | |
等离子电源割炬 | 1组 | 等离子切割厚度 | 0.5-6mm | |
移动精度 | 0.01mm/步 | 整机运行速度 | 3000mm/min | |
驱动方式 | 单边驱动 | 调高行程 | 0-70mm | |
二、工作条件
| ||||
火焰切割 | 等离子切割 | |||
电源电压 | 220V±10% 50Hz | 电源电压 | 380V±10% 50Hz | |
输入功率 | 3KW | 输入功率 | 10KW | |
气源 | 氧气、燃气 | 气源 | 空气 | |
相对湿度 | 90% | 相对湿度 | 90% | |
环境温度 | 0-45℃ | 环境温度 | 0-45℃ | |
基础设施 | (用户自制)切割台 | |||
注 | 以上参数仅供参考,基本配置为单火焰电动按钮调高;具体标准根据用户需求配置。 |
三、基本配置 | |||
机械部分
| 3.1 | 横梁 | 2200mm |
3.2 | 导轨长度 | 3500mm | |
3.3 | 火焰割炬 | 1组 | |
3.4 | 等离子割矩 | 黑狼P80 | |
3.5 | 等离子电源 | 华远LGK-63 | |
3.6 | 切割气体 | 氧气乙炔或氧气丙烷 | |
3.7 | 驱动方式 | 单边驱动 | |
3.8 | 轨道 | 铝合金 | |
3.9 | 底板 | 铝合金底板 | |
电控部分
| 3.10 | 数控系统 | 上海方菱 |
3.11 | 调高 | 火焰电动按钮、等离子弧压自动 | |
| 3.12 | 排料软件 | 一套 |
注:质量负责的条件和期限:质量保期为商品投入运行后一年。
