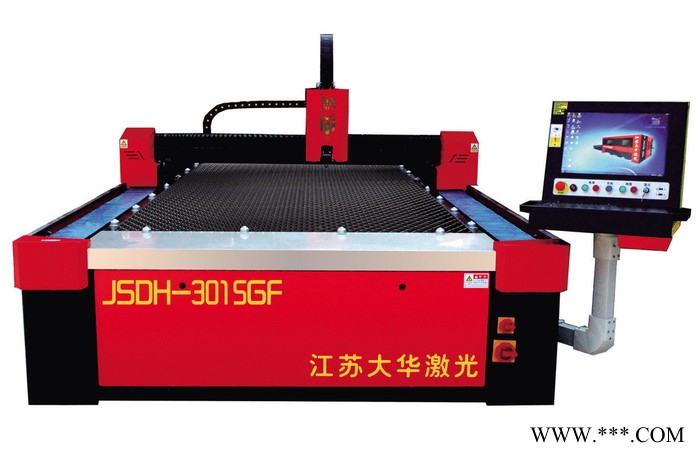

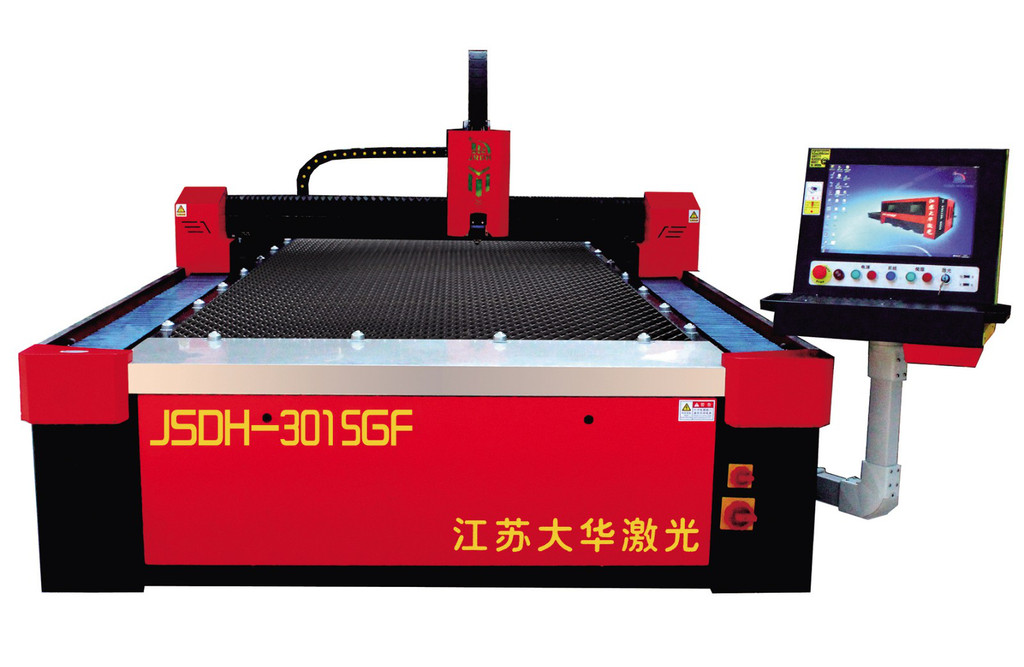

产品名称 | JSDH-3015GF光纤激光切割机 |
---|---|
电源 | AC220V ± 5%、50Hz |
工作温度 | 0 ~ 45 ℃ |
精度 | ±0.02 mm |
适用行业 | 钣金、金属加工 |
产地 | 江苏省 |
产品别名 | 光纤激光切割机 |
电流 | 交流 |
控制方式 | 数控 |
适合材料 | 碳钢板、不锈钢板 |
用途 | 切割 |
作用对象 | 金属 |
品牌 | 江苏大华 |
型号 | JSDH-3015GF |
加工定制 | 是 |
最大线割速度 | 90.000(mm/s) |
切割头 | 1 |
![](https://www.guanggaoj.com/file/upload/202112/29/113334921.jpg)
![](https://www.guanggaoj.com/file/upload/202112/29/113334781.jpg)
![](https://www.guanggaoj.com/file/upload/202112/29/113334411.jpg)
![](https://www.guanggaoj.com/file/upload/202112/29/113334311.jpg)
![](https://www.guanggaoj.com/file/upload/202112/29/113334931.jpg)
最大加工尺寸 /Max. processing size
| 3000mm×1500mm
|
有效行程 /Effective stroke
| X轴:3020mm Y轴:1520mm Z轴:110mm
|
定位精度 /Positioning accuracy
| ±0.03mm
|
重复定位精度 /Repeat positioning accuracy
| ±0.02mm
|
最大运行速度 /Max.operating speed
| 1200,000 mm/min
|
最大切割厚度 /Max.cutting depth
| 6mm(碳钢) 3mm(不锈钢)
|
激光功率 /Laser power
| 500W(选配300W-2000W)
|
激光波长 /Laser wave length
| 1080nm
|
冷却方式 /Cooling system
| 水冷
|
电力需求 /Power supply
| 220V/50Hz |
整机功率 /Gross power
| 6KW
|
整机重量 /Gross weight
| 3.5T
|
最大承载 /Max. load bearing
| 800KG |
外形尺寸 /Dimension
| 4m×2.5m×1.5m
|
龙门双驱结构,高速运动,稳定可靠,机身底座整体加工,机床刚性好,精度高。
进口行星减速机,配置日本安川伺服电机,采用进口高精级齿轮齿条传动,精度高,速度比普通机快三倍左右。
整体铝合金横梁结构,兼顾刚性和质量轻的优点,响应快,动态性能好。
一流品质光纤激光器,多年工业应用,寿命长,免维护,稳定可靠,机电全优设计,精选名优品牌电器配件,故障率降
到最小。
机床电气部件均采用法国施耐
