| 加工定制 | 是 |
|---|---|
| 感应距离 | 2-15（cm） |
| 规格 | 85.5*54*0.84（mm） |
| 芯片 | 只读卡 |
| 存储容量 | 64（bits） |
| 读写时间 | 1-2（MS） |
| 封装材料 | PVC/PET/ABS |
| 擦写寿命 | 100000（次） |
| 应用范围 | 门禁，消费，一卡通 |
| 载波频率 | 低频射频卡 |
| 供电方式 | 无源卡 |
| 品牌 | 深田金业 |
学校借宿卡 tk4100智能卡智能卡出入证 ID**
125KHz只读型非接触式ID芯片TK4100
芯片描述：TK4100 是目前125KHz射频感应卡类中广为使用的一种只读型 CMOS 集成电路微ID芯片，该芯片兼容 EM格式。TK4100 芯片电路以一个交变磁场上的外部天线线圈为电能驱动，并且经由线圈终端之一从该磁场得到它的时钟频率。另一线圈终端受芯片内部调制器影响, 转变为电流型开关调制，以便向读卡机传送包含制造商预先程序排列的 64 bit 信息和命令。 TK 4100芯片的数据调制和传送，是 以常用的 Manchester (曼彻斯特) 调制格式来编码的。芯片在多晶硅片联结状态时施行激光烧写编程，以便在每块芯片上存储**的代码。连续的输出数据字符串包含 9 个‘1’的引导头，40 bits 的数据，14 bits 奇偶校验以及 1 bit停止位。由于逻辑控制中心低微电量的消耗，无需提供缓冲电容。仅芯片运行的能量需要靠外部天线线圈获得，芯片内整合有一个与外部线圈并联的电容可获得谐振能量吸收。
简要特征：● 由激光编程烧写的64 bits內存组织；● 在芯片缓冲区上具有宽的动态范围；● 芯片上具电量/电压限制器；● 芯片上具全波整流变换器；● 使用一个调制深度大的低阻抗调制驱动器； ● 非常小的芯片尺方便移植应用；● 芯 片内部整合有 480PF 谐振电容；● 芯片内部整合有储能缓冲电容；● 工作频率范围 100- 150KHz，典型值125KHz；● 非常低下的电量消耗。
操作条件：采用曼彻斯特调制编码(典型方式，RF 周期与数据位周期的比率为 RF/64)，只要 TK 4100 芯片的外部线圈两端产生的 AC 感应电压≥3.5Vpp，线圈时钟频率约为 125KHz 时，芯片即上电启动，工作温度范围可达－40～＋85℃。 数据格式：TK4100 全部的数据位为64 bit，它包含9个开始位（其值均为‘1’）、 40个数据位（8个厂商信息位＋32个数据位）、14个行列校验位（10个行校验＋4个列校验）和 1个结束停止位。TK4100 在向读卡机或 PC 机传送信息时，首先传送 9 个开始引导位，接着传送 8 个芯片厂商信息或版本代码，然后再传送32个数据位。其中 15 个校验以及结束位用以跟踪包含厂商信息在内的40位数据，见表1所示。例如当某一 TK4100 芯片中各个位的二进制值如表2所示，则各数据位（包含校验位）对应的字节值见表3所列。那么，从读卡机或电脑的RS232接口获得 ASCII 代码的10组数据（9个头和所有校验位以及停止位不参与数据运算）将是：38 34 43 32 41 36 45 31 39 35，
**是说该芯片的 10 位 16 进制**序列号代码是 84C2A6E195，译成10进制值是570201399701。该卡的序列号代码在卡面印制卡号时，为方便人们传统的十进制计数习惯，多以10位的10进制值(未包含2位厂商版本序号)作为序列号代码的喷印,此序列号**大不重复区域高达数十亿组，完全满足实际**使用需要和一般加密要求。如果再启用厂商版本序号，其十进制代码有12～13位，不重复序列号竟可达到数十千亿组之多！ 根据不同的应用场合或管理系统，序列号可由读卡设备限制在 5～8 位十进制代码使用，有利于小系统的紧凑管理。但该系统一旦需要增加卡号(数位升级)时，则必须更新读卡设备的操作固件甚至更换硬件，否则会遇到不能升位和重码(并非芯片本身重码)问题！这是因为受限的读卡系统只读取了卡的低段代码，未能读取升位的高段代码的缘故。
典型应用：▲ 身份识别卡；▲ 动物感应应答识别； ▲ 只读存储的序列号鉴别；▲ 自动化物流管理识别；▲ 工业 产品应答识别等，

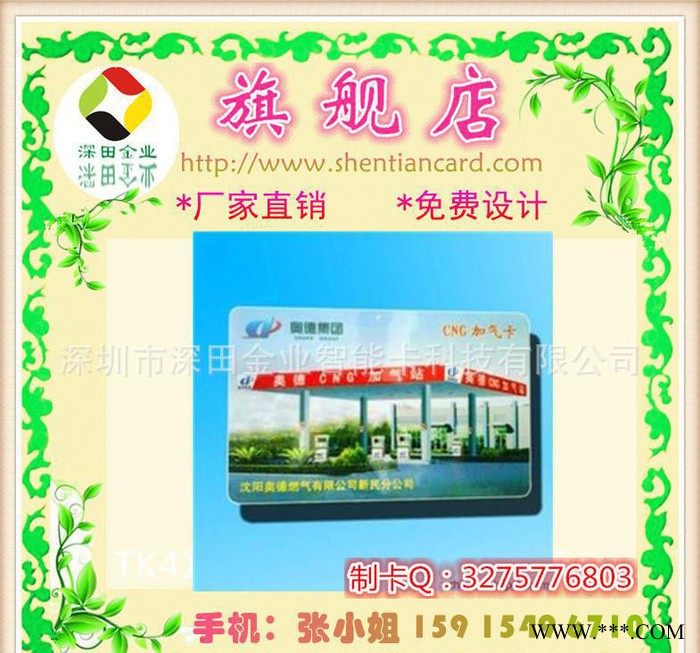

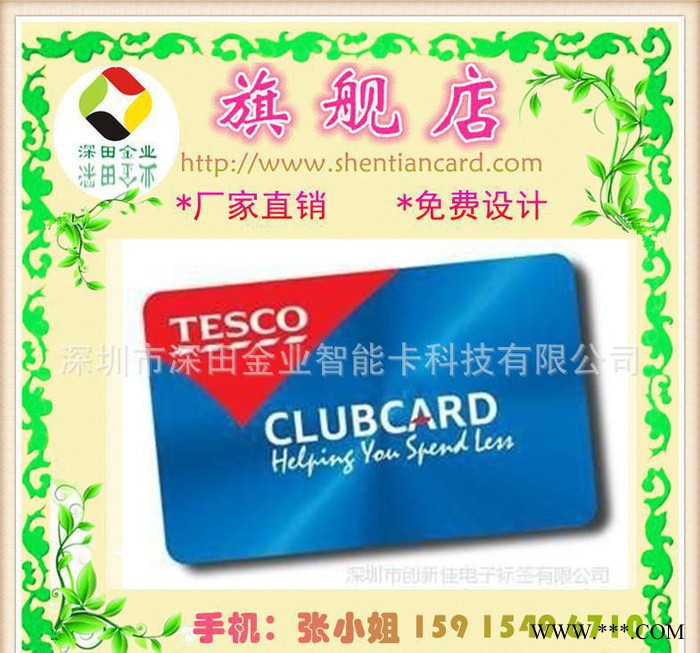

由 TK 4100 芯片制作的各种应用卡类见上图所示。由于TK4100 芯片体积和配套天线电感都较小，容易封装出非常轻小超薄的标签卡和匙扣卡，也方便移植，甚至可以嵌入产品内，其使用范围或涉及的应用领域非常宽广。例如：人员的身份识别、或物品的信息管理、名酒的瓶盖内置标签、液化气容器安全标签、动物(如信鸽、奶牛辩识标签)识别、酒店门禁卡、校园卡、工矿企 业管理卡…等，凡是可以使用**序列号来标识物件的主要属性，都可以使用它！
