| 材质 | 铸铁 |
|---|---|
| 驱动方式 | 电动 |
| 产品用途 | 雕刻机,木工雕刻机,石材雕刻机 无负压站 |
| 品牌 | 宁炬 |
| 型号 | 2BV5121 |

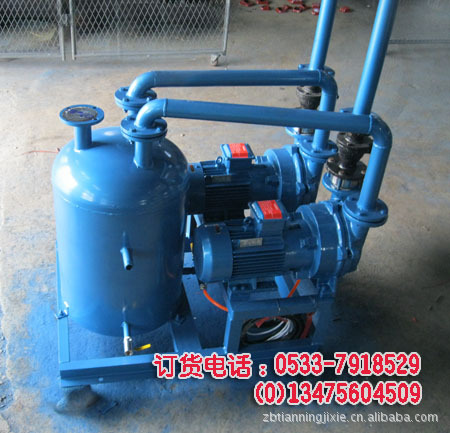

ZF系列真空负压站（真空发生装置）是以一台或二台水环真空泵作为真空获得设备，以真空罐作为真空存储设备的成套系统。对于频繁使用真空源而所需抽气量不太大的场合下，该系统比直接使用真空泵大大节约了能源，并有效提高了真空泵的使用寿命。
该设备可以为国内各类大中型医院提供医用气体中心站的真空源，并广泛应用于化工、医药行业的真空站，轻工行业的装罐系统，汽车行业橡塑工程零件的负压成型，煤炭矿山用的阻燃输送带的浸渍和铸造行业(V法、VRH、V-EPC)的真空源等。我公司同时承接各医院集中供氧，负压及吸引工程的设备安装。
工作原理：
首先设定真空系统的上下限值（比如上限值设定为-0.08MPa，下限值设定为-0.06MPa），启动系统后，其中一台真空泵开始工作，直到真空罐内真空度高于上限值-0.08MPa,此时真空泵自动停止运行，真空罐内真空由自动逆止阀自动截止，如因工作需求真空罐内真空度降至低于下限值-0.06MPa时，另一台真空泵自动启动，直到真空罐内真空度抽到上限值-0.08MPa为止，如此循环反复自动运行，使真空罐内真空度始终保持在上、下限值之间。
性能特点：
(1)该装置自**次启动后，全部运行过程可以实现全自动控制。其工作过程中，真空系统内各处的真空度始终在其允许范围内上下波动，其波动范围可根据用户要求进行调整。若出现真空度低于调定值时，报警器将发出警告。
(2)该装置在无人操作情况下对系统进行自动控制，在停电时可自动封闭真空系统。
(3)该装置配备一台汽水分离器，从而可以节约水源并减少环境污染。
安装尺寸图
| 型号 | 真空罐容积 | 推荐真空泵 | 真空度波动范围 | 极限真空度 MPa | 接口法兰尺寸 | ||||
| DN | d3 | d2 | n | d1 | |||||
| ZF－0.3 | 0.3 | 2BV2060×2台 | 0~-0.09 | -0.097 | 40 | 100 | 80 | 4 | 9 |
| SK-0.4×2台 | 0~-0.08 | -0.089 | |||||||
| ZF－0.5 | 0.5 | 2BV2061×2台 | 0~-0.09 | -0.097 | 50 | 110 | 90 | 4 | 9 |
| SK-0.8×2台 | 0~-0.08 | -0.089 | |||||||
| ZF－1 | 1 | 2BV2070×2台 | 0~-0.09 | -0.097 | 80 | 145 | 125 | 4 | 9 |
| SK-1.5×2台 | 0~-0.08 | -0.093 | |||||||
| ZF－1.5 | 1.5 | 2BV2071×2台 | 0~-0.09 | -0.097 | 80 | 145 | 125 | 4 | 9 |
| SK-1.5×2台 | 0~-0.08 | -0.093 | |||||||
| ZF－2 | 2 | 2BV5110×2台 | 0~-0.09 | -0.097 | 80 | 145 | 125 | 4 | 9 |
| SK-3×2台 | 0~-0.08 | -0.093 | |||||||
| ZF－3 | 3 | 2BV5111×2台 | 0~-0.09 | -0.097 | 100 | 165 | 145 | 4 | 12 |
| SK-3×2台 | 0~-0.08 | -0.093 | |||||||
| ZF－5 | 5 | 2BV5121×2台 | 0~-0.09 | -0.097 | 100 | 165 | 145 | 4 | 12 |
| SK-6×2台 | 0~-0.08 | -0.093 | |||||||
注：
(1)以上型号真空泵为推荐产品，也可根据实际情况增大或减小真空泵抽气速率。
(2)选配真空泵时，推荐优先选用高效节能的2BV系列水环式真空泵，有关技术参数请参照：
(3)以上型号为我公司标准系列产品，也可根据用户用求订作异型真空罐、选配真空泵、订做接口法兰尺寸等。
