北京万通博瑞金属加工有限公司

效率最高的激光切割机【生产厂家】

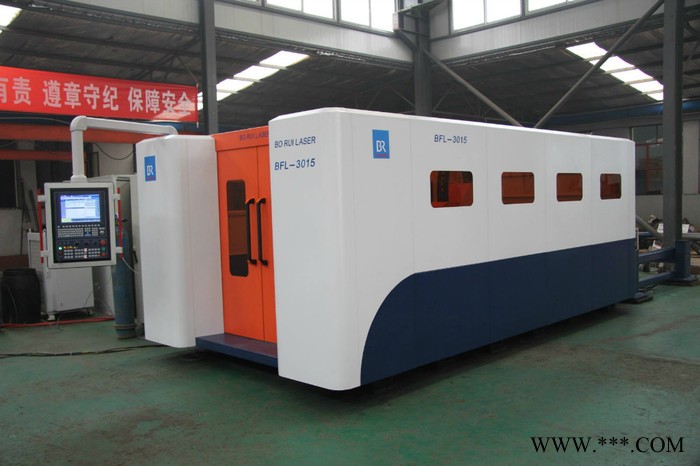

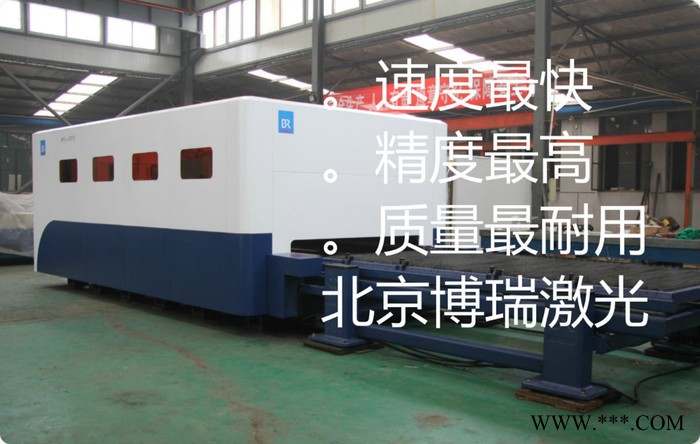

一：2000W光纤激光切割机主要特点及用途

BFL3015—2000光纤激光机选用当今最尖端的德国IPG光纤激光发生器，随动控制性能最稳定的德国Precitec（普雷茨特自动调焦）切割头,德国最先进的倍福（BECKHOFF）控制系统。结合本公司自主研发设计龙门式数控机床结构，采用精密铸造机身，大型数控龙门铣精密加工；具有良好的刚性，稳定性，以进口高精密齿条，直线导轨传动运行。并配置有自动交换台、分段除尘及自动润滑系统。本款设备精度高，速度快，切割最厚碳钢可达到15mm,不锈钢达到7mm。并能切割薄铜板、铝板、镀锌板等。高质量，高亮度，高转换率，免维护，稳定可靠等，运转成本低及体积小等一系列优点。广泛用于钣金加工、金属工艺品、五金制品、精密机械、汽车配件、眼镜、首饰、名牌、电子、玩具、广告等行业。

二：性能指标参数

设备型号Unit type  BFL3015-2000

外形尺寸Outline dimension(mm)  9900x2900x2300

加工幅面Working area(mm)  3000*1500

X轴行程X axis track(mm)  1550

Y轴行程 Y axis track(mm)  3050

Z轴行程 Z axis track(mm)  120

X/Y/Z轴定位精度 X/Y/Z axis locationaccuracy  ±0.02

X/Y/Z轴重复重复定位精度X/Y axis repeat accuracy  0.015

X/Y/Z轴最大加速度 X/Y/Z axis max acceleration  1.0g

X/Y轴最大速度 X/Y axis max speed  150m/min

Z轴最大速度 Z axis max speed  60 m/min

工作台最大载重 Max load of worktable(t)  2.0

机床重量 Weight of machine tool(t)  12.0

电力需求Power supply  380V/50HZ/60A

环境温度 Environment temperature  5℃-38℃

三：配置

1）控制系统+伺服电机：

 德国最先进的倍福（BECKHOFF）系统全套原配，采用进口高刚性低背系大扭矩减速机，大大提高了机床在高速切割状态下的动态性能，同时保证了机床在高速运行是的精度。

2）导轨：台湾上银

3）齿条：德国亚特兰超高精度（德标5级）0.015/2000mm

4）切割头：德国Precitec（普雷茨特自动调焦）

  Precitec的静电容量式高度感应装置在激光切割领域广泛使用，其特点是灵敏，快速，精确控制，随着温度的变化其高度值不会发生改变。优化PID参数可以针对不同性能的机械刚性进行匹配，一次性标定后，几乎无需二次进行高度标定。并配备有陶瓷片式的机械防碰撞装置，发生任意碰撞时对切割头机械部分不会造成任何损伤。整套的德国原装准直镜，聚焦镜，保护镜，德国原装喷嘴。

5）激光发生器：德国IPG.

  IPG低阶模千瓦级光纤激光器的功率范围在1kW～50kW之间，可工作在连

  续或高达20 kHz的脉冲调制模式下，电光转换效率高于25%。装置的动态工

  作范围在全部功率的10％～105％之间，并且在整个范围内光束发散角或光

  束质量不会发生变化，从而使设备具有前所未有的功能：同一台激光器设备

  能够同时用于高功率和低功率应比用，如焊接精密切割等。与工作在低功率

  下的其它传统激光器相比，这种激光的发散角要小很多，从而可以使用很长

  焦距的透镜大幅加工面积并减少飞溅物对透镜的污染。设备使用的光纤长度

  可达200m，能够适用多输出端光闸、合束器、振镜及不同芯径的光纤。

  IPG光纤激光器与其他类激光器的比较

 激光器种类比较

一、IPG光纤激光器： 电光转换效率  30%  ；  泵浦源使用寿命(h) 100000； 冷却方式 风冷/水冷； 占地面积 (1/5kW)  < 1m ；使用成本/小时 $21.31； 免维护

二、Nd:YAG ：电光转换效率  5% ；  泵浦源使用寿命(h) 10000； 冷却方式 去离子水； 占地面积 (1/5kW)  6m2 ；使用成本/小时 $38.33 ； 需要经常维护

三、CO2  ：电光转换效率  10%  ；  泵浦源使用寿命(h) 100000； 冷却方式 水冷； 占地面积 (1/5kW)  3m 2  ；使用成本/小时 $24.27； 需要经常维护

    四、圆盘：电光转换效率  15% ；  泵浦源使用寿命(h) 10000； 冷却方式 水冷； 占地面积 (1/5kW)  4m 2  ；使用成本/小时 $35.43； 需要经常维护

6） 冷却系统：制冷机组有两套独立供水系统，一路制冷激光发生器，一路单独制冷外光路，并具有低温启动功能，液晶显示温控状态，并具有故障诊断显示。控制精度达到 ± 0.2 ℃摄氏度,具有体积小、安装使用方便、在室内可任意移动等特点。相比其他常见普通水冷机其压缩机噪声低，本机组为单元化组件式设计结构，因此维修十分方便、快捷、可减少维修费用，及故障停机时间。钛盘管蒸发器具有热交换效率高、耐腐蚀、抗冻能力极强的特点。即使在运行过程中发生结冻的情况，蒸发器也不会损坏。

a)  通讯：系统采用光纤通讯，无干扰，数据传送更快，更精确，高速状态保证机床的稳定性。

b)  能量控制：能量控制与速度为单独控制，突破其他系统的速度与能量的绑定控制，其只在拐角处的进行能量调节的方式使激光相应能够与系统同步，不会出现激光器响应时间差而影响切割效果。

c)  速度：最大速度达到150m/min,速度过高时系统有自动优化直线、曲线功能，避免机械振动。

d)  蛙跳功能：实现高效率切割。

e)  穿孔：

四：设备先进辅助功能

1） 自动润滑系统：自动集中润滑系统，实现程序控制的定时定量给油，克服了维护保养

的盲目性，使各润滑点总是处于良好的润滑状态，其润滑工作可以在机器运行中进行，

机器上所有润滑点通过管线连接加注润滑脂，不会遗漏隐蔽的润滑点，在润滑过程中

无污染，保证了设备长期处于优良状态。

2) 分段除尘：良好的除尘系统是保证切割长期稳定的基础，分区分时除尘结构，避免切割

  时产生的粉尘对人体的伤害同时也保证了快速响应切割位置，实现最佳的除尘效果。

五：切割工艺参数表：IPG2000瓦光纤激光切割参数（仅供参考）

北京万通博瑞金属加工有限公司（简称“博瑞激光”）是一家专业致力于高精度光纤激光切割机设备的研发、生产、销售于一体的高新技术企业。博瑞激光瞄准世界激光最前沿，加大科技研发力度，拥有发明专利10项，同时充分借鉴国内外顶尖的科技成果，激光切割机的性能获得极大提升。多年来，博瑞激光以精度最高、速度最快、效率最高而稳居中国高精度激光切割机第一品牌，世界唯一的铸钢床体专利技术使博瑞激光的坚固性和稳定性在同行业有口皆碑，被人赞誉为：可以使用一辈子的“百年激光”设备。公司自1992年成立以来，规模不断扩大，技术力量更加雄厚。现有多名从事激光切割技术和自动控制领域的多名高级工程师；全面监管设备生产工艺流程、控制最终检测和测试等，产品性能可靠，产品服务规范、快速。

公司研发生产的BFL-3015系列和BFL-4020系列光纤激光切割机已被广泛应用到不锈钢板材、碳钢板材等的金属切割领域。产品畅销全国30多个省市自治区，受到客户的交口赞誉，并远销美国、加拿大、俄罗斯、印度、越南、巴西、阿根廷、南非等20多个国家和地区。我们的目标是追求高精度、高效率、高科技含量，持续改进、精益求精，让客户满意，立志打造中国高精度激光切割机第一品牌。我们将以高质量的产品、优惠的价格、良好的服务答谢广大用户，为推动国内外光纤切割行业技术的提升而不懈努力！
