| 主轴 | HSD 风冷主轴 |
|---|---|
| 控制系统 | DSP 控制系统（NCstudio或者新代） |
| 导轨 | 台湾HIWIN导轨 |
| 丝杠 | TBI 丝杠 |
| 电机 | 伺服电机（或者步进电机） |
| 精度 | ±0.02mm |
| 雕刻速度 | 30米/分钟 |
| 空行速度 | 50米/分钟 |
| 关键词 | 雕刻机，木工雕刻机，数控雕刻机 |
| 名称 | 济南千江机械设备有限公司数控木工雕刻机 |
| 主轴钻速 | 18000rmp |
济南千江机械设备有限公司
联系人： 李晴晴
联系电话： 86 15665810881
邮箱： bella002@apxmake.com
适应行业：
??适用于生产橱柜门、实木门、电脑桌、板式家具、仿古家具等;可用于大面积、大产量实木板的平
面雕刻、切割、3D浮雕等工艺操作。 还适用于大型广告雕刻切割，木门雕刻制作，木工雕刻，木雕浮
雕雕刻，仿古家具雕刻，工艺品批量雕刻，广告雕刻，切割，石材雕刻，铜铝雕刻切割，模具雕刻，
木材切割雕刻，工艺品雕刻切割，工艺品盒子雕刻，建筑模型制作，室内装饰，灯具业雕刻，标识制
作，亚克力雕刻切割，标牌雕刻。
适合材料:
??木质材料、PVC、亚克力、双色板、密度板、水晶板、人造大理石等多种非金属材料，及铝板、铜
板、铝塑板等金属材料。
性能参数:
产品型号 1325重型高配木工雕刻机
主轴电机 6KWHQD风冷主轴（该电机扭力较大，耐磨、耐高温、水冷、旋转速度快，旋转震动
小，工作噪音低国际知名品牌）
导轨 正品台湾上银进口直线导轨，（高防尘、维护方便、免润滑型滑轨、循环注油系统
）
加工尺寸 1300mm*2500mm
控制系统 DSP控制系统（抗干扰能力强，系统稳定，加工精度高，光洁度好）
变频器 富凌变频器
驱动系统 松下伺服/安川伺服
三轴传动方式 X、Y轴齿条传动;Z轴采用德国进口滚珠丝杠传动；（精度高，速度快）
电器部件 施耐德电器,根据工厂供货选用；（该部件性能稳定适合长时间使用）
限位开关 日本欧姆龙（该部件性能稳定适合长时间使用）
电缆线 啄木鸟雕刻机专用电缆（抗干扰、防静电；具有高柔性,长时间使用不会断裂）
机床床身 150*200*70mm的大方管钢机构厚壁方管焊接，整体航架式结构，振动时效处理长时
间使用不变形，能保证整体机床床身的精度
机床台面 高强度铝合金材质，承重2000斤以内的抗压
软件 可兼容Type3/Artcam/Castmate/Proe/UG/文泰等多种CAD/CAM软件
技术参数：
| 产品型号 | APEX-1325 |
| XYZ行程 | 1300*2500 |
| 机身结构 | 床身整体钢结构 |
| 最高行进速度 | 17000mm/min |
| 传动方式 | 高精度齿条 |
| XYZ导轨 | 进口直线导轨（台湾上银） |
| 装夹形式 | 铝型材 压板 |
| 运动控制系统 | DSP NCstudio运动控制系统 |
| 重复精度 | 0.05mm |
| 定位精度 | 0.05mm |
| 刀具直径 | ф3.175/ф4mm/ф6mm/ф8mm/ф12.7 |
| 雕刻代码 | G代码 |
| 适用软件 | TYPE3、Artcam、MasterCAM、Pro-E、UG等 |
| 图形设计软件 | 文泰雕刻 |
| 工作电压 | 380v 50HZ |
| 主轴功率 | 3.0KW水冷主轴 |
| 主轴转速 | 0-18000rpm |
| 驱动系统 | 伺服电机雷塞步进 |

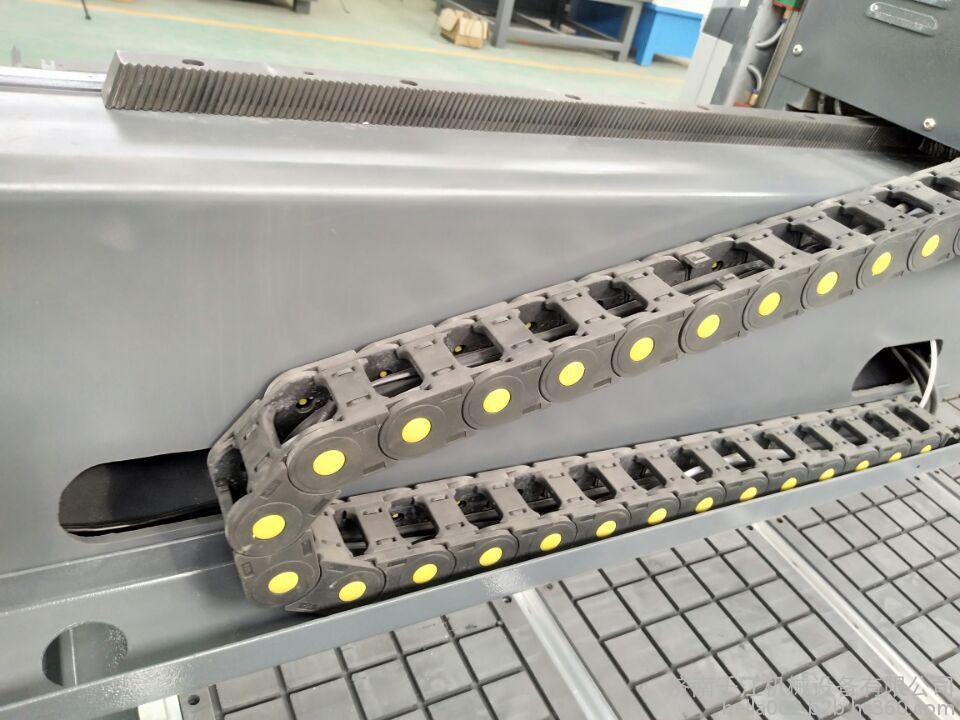

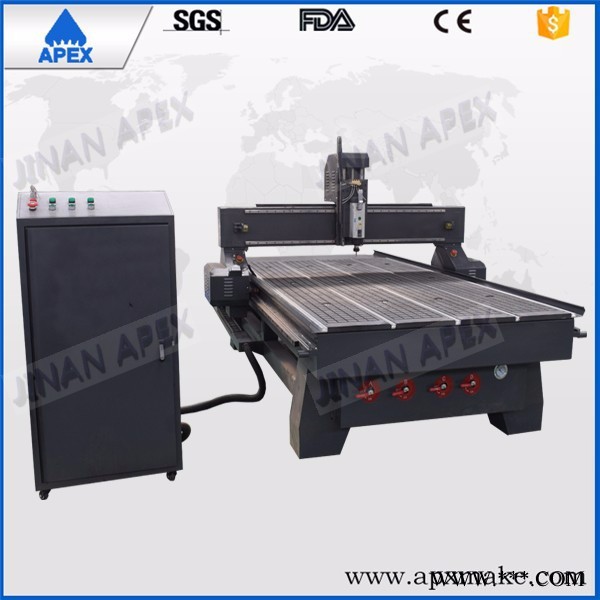

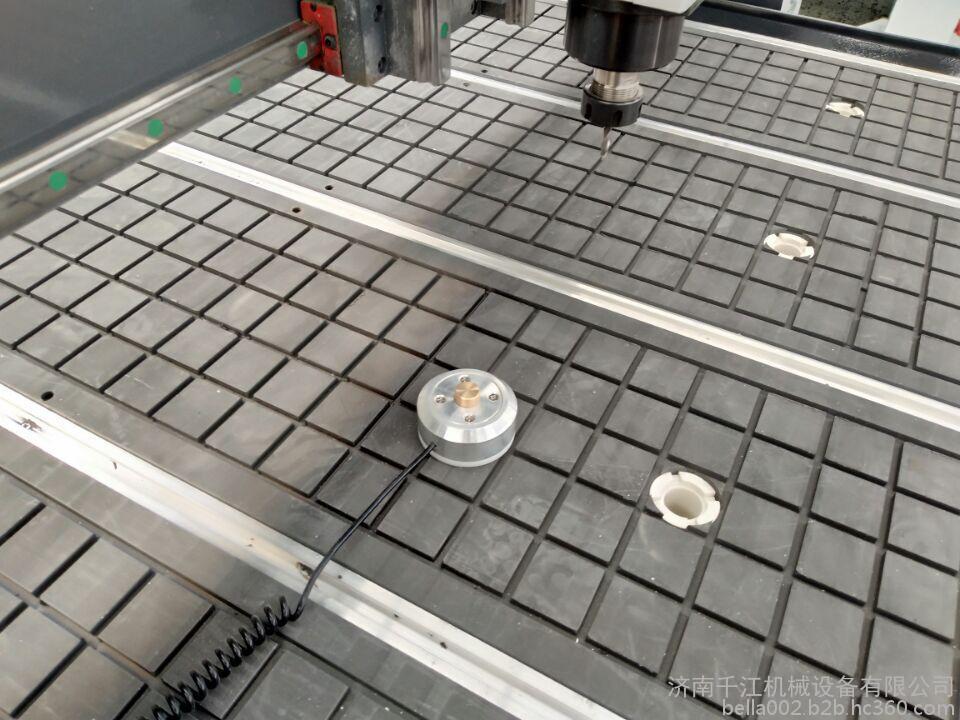

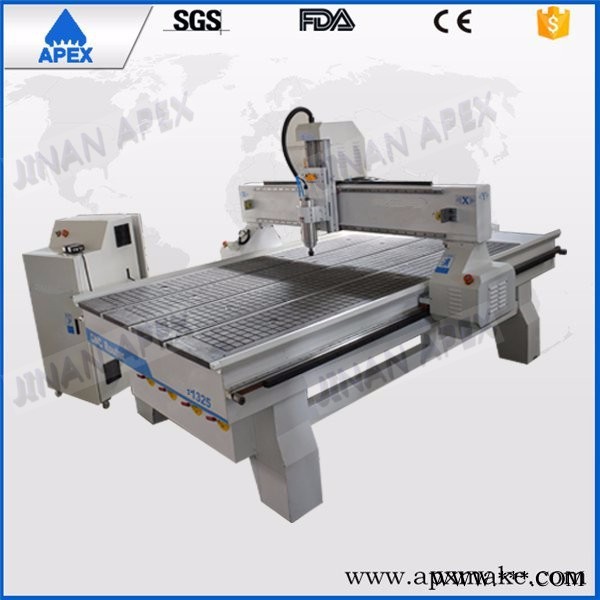

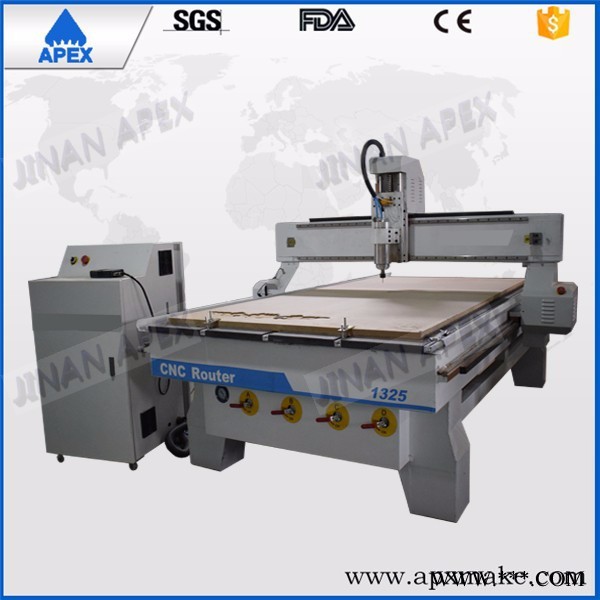

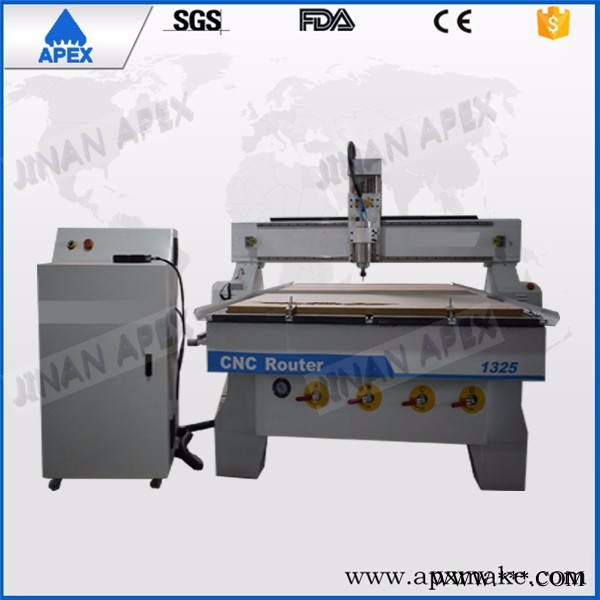

产品细节图
