深圳迈特新材料有限公司

   项   目

试验方法

单位

测量值

PMMA

PS

比重

ISO1183

g/cm3

1.19

1.05

厚度

KSB5202

mm

1.5/2.0

透过率

ISO13468

%

≥83

≥70

雾度

ISO14782

%

≥92

≥93

吸收率

ISO62

%

0.3

0.07

拉伸强度

ISO527

Mpa

75

40

弯曲强度

ISO178

Mpa

120

90

洛式硬度

ISO2039

--

100

67

热变形温度

ISO75

℃

95

83

维卡软化温度

ISO306

℃

105

102

线膨胀系数

ISO11359

Cm/cm/℃

7*10-5

8*10-5

耐候性

人工加速老化168HR

(水气循环：50℃*4hr/**RH，

紫外线周期60℃/4hr，

紫外线扫描0.77W/㎡/nm，**RH）

--

无明显变化

温度适用范围

--

-40～80℃

注：以上数据为标准试验得出的测量值，并非**值

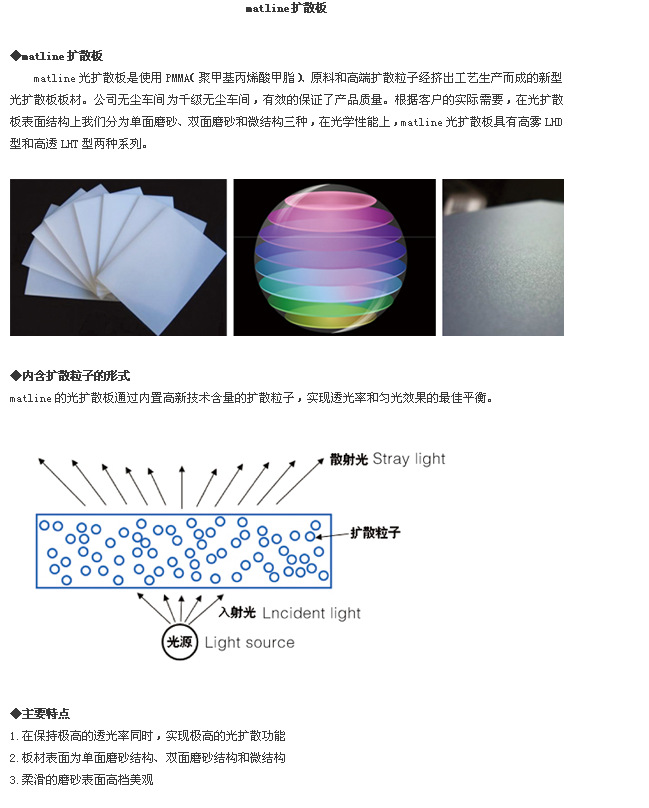

◆matline光扩散板产品介绍
matline光扩散板有PMMA和PS两种材质，表面结构分单面磨砂、双面磨砂和其他微结构，光学性能上分高雾（LHD）和高透（LHT）两种系列，PS扩散板分普通级和耐磨

级。

系列

材质

型号

雾度

透光率

备注

LHD

PMMA

LHDA-D50

LHDA-D45

≥93%

≥85%

matline光电可以根据客户提出的光学参数和表面结构等要求调试配方，定制相应产品

PS

LHDS-D60

LHDS-D55

≥94%

≥70%

LHT

PMMA

LHTA-E50

LHTA-E40

≥92%

≥90%

PS

LHTS-E45

LHTS-E30

≥85%

≥85%

PS耐磨型

PS

LFDS-WR

≥94%

≥70%
