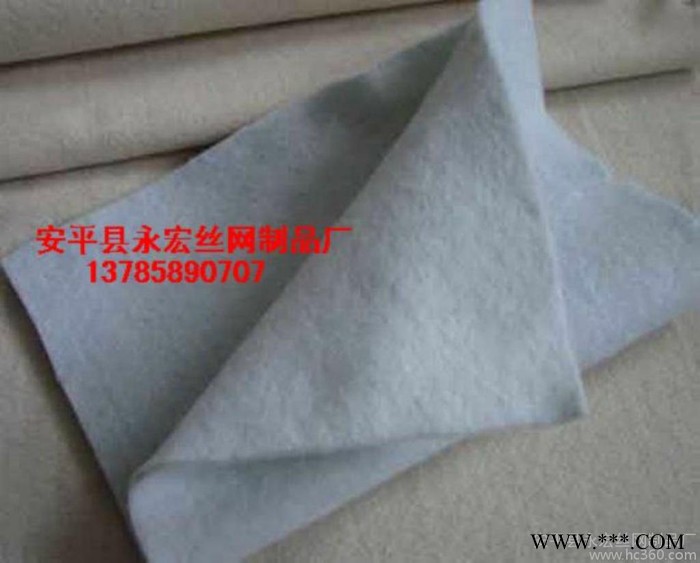

土工布，又称土工织物，它是由合成纤维通过针刺或编织而成的透水性土工合成材料。成品为布状，一般宽度为4-6米，长度为50-100米。土工布分为有纺土工布和无纺土工布。土工布具有优秀的过滤、排水、隔离、加筋、防渗、防护作用，具有重量轻、抗拉强度高、渗透性好、耐高温、抗冷冻、耐老化、耐腐蚀的特性。

土工布是一种新型建筑材料，原料是涤纶、丙纶、腈纶、锦纶等高分子聚合物的合成纤维。按照制造方法分为：有纺土工布和无纺土工布两种类型。一般工程主要是使用的无纺土工布.土工布具有防渗、反滤、排水、隔离、加固、防护、密封等多种功能，它与常规的砌石及砼材料防渗效果相比，具有投资低，施工工艺简单，工期短，防渗效果好，渠道有效利用系数高等优点。

土工布产品

特点

1、强力高，由于使用塑料纤维，在干湿状态下都能保持充分的强力和伸长。

2、耐腐蚀，在不同的酸碱度的泥土及水中能长久地耐腐蚀。

3、透水性好 在纤维间有空隙，故有良好的渗水性能。

4、抗微生物性好 对微生物、虫蛀均不受损害。

5、施工方便，由于材质轻、柔，故运送、铺设、施工方便。

6、规格齐全： 幅宽可达9米。是目前国内最宽产品，单位面积质量：100-1000g/㎡

1：隔离

利用涤纶短纤针刺土工布对具有不同物理性质（粒径大小、分布、稠度及密度等）的建筑材

料（如土体与沙粒、土体与混凝土等）进行隔离。使两种或多种材料间不流失，不混杂，保持材

料的整体结构和功能，使构筑物载承能力加强。

2：过滤（反滤）

当水由细料土层流入粗料土层时，利用涤纶短纤针刺土工布良好的透气性和透水性，使水流

通过，而有效地载流土颗粒，细沙、小石料等，以保持水土工程的稳定。

3：排水

涤纶短纤针刺土工布具有良好的导水性能，它可以土体内部形成排水通道，将土体结构内多

余液体和气体外排。

4：加筋

利用涤纶短纤针刺土工布增强土体的抗拉强度和抗变形能力，增强建筑结构的稳定性，以改

善土体质量。

5：防护

水流对土体冲刷时，有效的将集中应力扩散，传递或分解，防止土体受外力作用而破坏，其保护土壤。

6：防穿刺

与土工膜结合成为复合防水防渗材料，起到防穿刺的作用。

抗拉强度高、渗透性好、透气性能、耐高温、抗冷冻、耐老化、耐腐蚀、不虫蛀。

涤纶短纤针刺土工布是一种应用广泛的土工合成材料。广泛用于铁路路基的加筋、公路路面

的养护、运动馆、堤坝的防护、水工建筑的隔离、遂洞、沿海滩涂、围垦、环保等工程。

（1） 作挡土墙回填中的加筋，或用于锚固挡土墙的面板。修筑包裹式挡土墙或桥台。

土工布在施工中的应用

（2） 加固柔性路面，修补道路上的裂缝，防止路面反射裂缝。

（3） 增加碎石边坡及加筋土的稳定性，防止水土流失和低温时土体的冻害。

（4） 路道碴与路基之间的隔离层，或路基与软基之间的隔离层。

（5） 人工填土、堆石或材料场与地基的隔离层，不同冻土层之间的隔离。反滤和加固作用。

（6） 储灰坝或尾矿坝的初期上游坝面的滤层，挡土墙回填土中排水系统的滤层。

（7） 排水暗管周边或碎石排水暗沟周边的滤层。

（8） 水利工程中水井、减压井或斜压管的滤层。

（9） 公路、机场、铁路道喳和人工堆石等与地基之间的土工织物的隔离层。

（10）土坝内部垂直或水平排水，埋入土体中消散空隙水压力。

（11）土坝或土堤中的防渗土工膜后面或混凝土护面下部的排水。

（12）排除隧洞周边渗水，减轻衬砌所承受的外水压力及各建筑物周围渗水。

（13）人工填土地基运动场地基的排水。

（14） 公路（包括临时道路）铁路、堤岸、土石坝、机场、运动场等工程中用以加强软弱地基。

土工布主要有以下三个系列：

一、针刺无纺土工布，规格100g/m2-600g/m2之间任意选择，主要原材料是采用涤纶短纤或丙纶短纤，通过针刺法制成，主要用途是：江、 海、 湖河堤的护坡，围海造田、码头、船闸防汛抢险等工程，是通过返滤起到水土保持和防止管涌的有效途径。

二、针刺无纺布与PE膜复合土工布，规格有一布一膜，二布一膜，最大幅宽4.2米主要原材料是要用涤纶短纤维针刺无纺布，PE膜通过复合而成，主要用途是防渗，适用于铁路，高速公路、隧道、地铁、机场等工程。

三、无纺与有纺复合土工布，品种有无纺与丙纶长丝机织复合，无纺与塑料编织复合，适用于基础加固，调整渗透系数的基础工程设施。

特点：

重量轻、成本低、耐腐蚀、具有反滤、排水、隔离、增强等优良性能。

用途：

广泛用于水利、电力、矿井、公路和铁路等土工工程：

l、土层分离的过滤材料；

2、水库、矿山选矿的排水材料，高层建筑地基的排水材料；

3、江河堤坝、护坡的防冲刷材料；

4、铁路、公路、机场跑道路基的补强材料，沼泽地带修路的加固材料；

5、防霜、防冻的保温材料；

6、沥青路面的防裂材料。

防渗土工布以塑料薄膜作为防渗基材，与无纺布复合而成的土工防渗材料，它的防渗性能主要取决于塑料薄膜的防渗性能。国内外防渗应用的塑料薄膜，主要有聚氯乙烯（PVC）和聚乙烯（PE），它们是一种高分子化学柔性材料，比重较小，延伸性较强，适应变形能力高，耐腐蚀，耐低温，抗冻性能好。其主要机理是以塑料薄膜的不透水性隔断土坝漏水通道，以其较大的抗拉强度和延伸率承受水压和适应坝体变形；而无纺布亦是一种高分子短纤维化学材料，通过针刺或热粘成形，具有较高的抗拉强度和延伸性，它与塑料薄膜结合后，不仅增大了塑料薄膜的抗拉强度和抗穿刺能力，而且由于无纺布表面粗糙，增大了接触面的摩擦系数，有利于复合土工膜及保护层的稳定。同时，它们对细菌和化学作用有较好的耐侵蚀性，不怕酸、碱、盐类的侵蚀。

防渗土工布机能：

土工布具有良好的导水性能，它可以土体内部形成排水通道，将土体结构内多余液体和气体外排。

利用土工布增强土体的抗拉强度和抗变形能力，增强建筑结构的稳定性，以改善土体质量。

有效的将集中应力扩散，传递或分解，防止土体受外力作用而破坏。

防止上下层砂石、土体及混凝土之间混杂。

高透水性—在土水的压力下，仍能保持良好的透水性

施工简单—重量轻，使用方便，施工简单

防渗土工布的说法，还有不少人在使用。其实，防渗用的材料，其更合适的归类应该是复合土工膜。所以有这一名称，这是历史的原因。土工布用于岩土工程中，解决了许多原来工程不能解决的问题，也为许多问题的解决带来简单的新方法。而土工布复合防渗的塑料薄膜后，用来起防渗作用，所以开始称为防渗土工布

防渗土工布特点：

抗穿刺强度高，摩擦系数大
    耐老化性能好，适应环境温度范围大
    优良的抗排水性能
    适用于水利、化工、建筑、交通、地铁、隧道、垃圾处理场等工程

复合土工布

是土工合成材料大家族中的一员，大量用于公路、铁路、水利、大型建筑、电厂灰坝建设、有色金属尾矿处理、环保工程、水土保持等方面。

复合土工膜的使用年限问题，主要是由塑料薄膜是否失去防渗隔水作用而定，据苏联国家标准规定，水工用的厚度为0.2m的加稳定剂的聚乙烯薄膜，在清水条件下工作年限可达40~50年，在污水条件下工作年限为30~40年。因此复合土工膜的使用年限足以满足大坝防渗要求的使用年限。

产品品种：一布一膜、两布一膜、多布多膜等。

产品特性：集防渗排水于一体、强度高、摩擦系数大、耐穿刺、耐老化、耐酸碱、防止水土流失。

复合土工膜施工

复合土工膜是在薄膜的一侧或两侧贴上土工布，形成复合土工膜。其形式有一布一膜、二布一膜、两膜一布等。

土工布作为土工膜的保护层，使保护防渗层不受损坏。为减少紫外线照射，增加抗老化性能，最好采用埋入法铺设。

施工中，首先要用料径较小的砂土或粘土找平基面，然后再铺设土工膜。土工膜不要绷得太紧，两端埋入土体部分呈波纹状，最后在所铺的土工膜上用细砂或粘土铺一层10cm左右过度层。砌上20-30cm块石（或砼预制块）作防冲保护层。施工时，应尽力避免石块直接砸在土工膜上，最好是边铺膜边进行保护层的施工。复合土工膜与周边结构物连接应采用膨胀螺栓和钢板压条锚固，连接部位要涂刷乳化沥青（厚2mm）粘接，以防该处发生渗漏。

施工注意事项：

（1）使用须采用埋入式：覆盖厚度不宜小于30cm

（2）整修防渗系统应有：垫层、防渗层，过渡层、保护层组成。

（3）土体要坚实，避免不均匀沉陷，裂纹，防渗范围内的草皮、树根要清除。与膜接触面铺设粒径小的沙土或粘土作防护层。

（4）铺设时土工膜不要拉得太紧，两端埋入土体部分成波纹状较好，特别是与刚性材料锚固时，应留有一定的伸缩量。

（5）施工时，应避免石块，重物直接砸在土工膜上，最好边施工，边铺设膜，边覆盖保护层。

复合土工膜的接缝

复合土工膜的接缝处理是一个关键工序，直接影响防渗效果。一般接缝方式有：①搭接：搭接宽度宜大于15cm；②热焊：宜于稍厚的土工膜基材，焊缝搭接宽度不小于5CM.(不推荐胶接,长时间水浸泡易开胶,防渗效果差.)

接缝注意事项：

（1）复合土工膜的接缝处理是施工的关键程序，直接影响工程运行寿命，据质量检测表明，采用热焊方法比较理想。（也可用专用胶粘接）热焊方法是PE土工膜相接的表面加热处理，使之表面熔化，然后通过压力使之融合成一体，

（2）土工膜最好沿一定方向铺设，土工膜两边均预留一定PE膜与PET不粘合层，铺设时要调整好每个单元土工膜走向，以便于两个单元土工膜的焊接。、

（3）土工膜铺设后，要用砂袋压住，以防风动，边缘接缝处要求不能有污物、水分、尘土等。

（4）焊接前要调整好接缝处两幅边PE单膜，使之搭接一定的宽带，且平整、无折皱。

（5）焊接时，最好是具有一定经验的技术人员焊接，焊接使用专用焊接机进行焊接。要调整好温度和速度，（也可胶粘接）。

宽若复合土工布

经编复合土工布是以玻璃纤维（或合成纤维）为增强材料，通过与短纤针刺无纺布复合而成的新型土工材料。

经编复合土工布不同于一般机织布。其最大特点是经线与纬线的交叉点不弯曲，各自处于平直状态。用捆绑线将两者捆扎牢固，可全面较均匀同步，承受外力，分布应力，且当施加的外力撕裂材料的瞬时，纱线会沿初裂口拥集，增加抗撕裂强度。

经编复合时，即利用经编捆绑线在经，纬纱与短纤针刺土工布的纤维层间反复穿行，使三者编结为一体。因而经编复合土工布既具有高抗拉强度，低延伸率的特点，又兼有针刺非织造布的性能。因此经编复合土工布是一种可用于加筋增强，隔离防护，并具有三维整体法向及水平均有较好的聚水，异水的作用。因其固体基质和气孔均呈连续相、成为多孔隙的过滤效应，是一种多功能的土工复合材料。它是当今国际上高水平的应用土工复合的基材。

经编复合土工布作用：具有加筋、隔离和防护的功能

丙纶土工布具有优越的透水性、过滤性、耐用性、可广泛用于铁路、公路、运动馆、堤坝、水工建筑、遂洞、沿海滩涂、围垦、环保等工程。主要有短纤针刺非织造丙纶土工布和裂膜丝机织丙纶土工布。

丙纶土工布机能：

利用丙纶土工布良好的透气性和透水性，使水流通过，从而有效的截留砂土流失。

丙纶土工布具有良好的导水性能，它可以土体内部形成排水通道，将土体结构内多余液体和气体外排。

利用土工布增强土体的抗拉强度和抗变形能力，增强建筑结构的稳定性，以改善土体质量。

有效的将集中应力扩散、传递或分解，防止土体受外力作用而破坏。

防止上下层砂石、土体及混凝土之间混杂。

网孔不易堵塞，因不定型纤维组织形成的网状结构有应变性和运动性。

透水性高，在土水的压力下，仍能保持良好的透水性。

耐腐蚀，以丙纶或涤纶等化纤为原料，耐酸碱，不腐蚀，不虫蛀，抗氧化。

施工简单，重量轻，使用方便。

无纺土工布（涤纶土工布，无纺土工布）又称土工织物，它是由合成纤维通过针刺或编织而成的透水性土工合成材料。成品为布状，一般宽度为4-6米，长度为50-100米。土工布分为有纺土工布和无纺土工布。土工布具有优秀的过滤、隔离、加固防护作用、抗拉强度高、渗透性好、耐高温、抗冷冻、耐老化、耐腐蚀。

无纺土工布是由长丝或短纤维经过不同的设备和工艺铺排成网状，在经过针刺等工艺让不同的纤维相互交织在一起，相互缠结固着使织物规格化，让织物柔软、丰满、厚实、硬挺，以达到不同的厚度满足使用要求，无纺土工布具有很好的织物间隙，有很好的附着离，由于纤维柔软具有一定的抗撕裂能力同时具有很好的变形适应能力，同时具有很好的平面排水能力，表面柔软多间隙有很好的摩擦系数能够增加土粒等的附着能力，可以防止细小颗粒通过阻止了颗粒物的流失同时排除了多余水分，表面松软有很好的保护能力。根据用丝的长短分为长丝无纺土工布或短丝无纺土工布。它们都能起到很好的过滤、隔离、加筋、防护等功效，是一种应用广泛的土工合成材料。长丝的抗拉强度高于短丝，可根据具体要求选择使用。

主要是以优质涤纶短纤维为主（纤维4-9dtex，长度50-76mm）也可根据要求生产丙纶、锦纶、维纶或混合纤维的针刺无纺土工布。它具有1.隔离 2.过滤 3.排水 4.加筋 5.防护 6.封闭的作用。

由于无纺土工布具有以上六大功能，所以可广泛应用于铁路、公路、运动场馆、堤坝、水工建筑、隧洞、沿海滩途、围垦、环保等工程。

特点

采用的原料以涤纶为主，其次是丙纶和维纶，单位重量为100～800克/平方米。此外，还可用于土加筋材料，使软基加固或修筑轻型挡土墙，同时，还能降低路堤下的孔隙水压。无纺土工布的泛起比织造土工布晚，其出产方法主要有纺粘法和针刺法两种，其中针刺法在我国所占比例较大。东方壹，叁，柒，玖，壹。叁壹。贰，壹捌,捌敏。现已广泛应用于解决路基沉陷及翻浆冒泥题目，用于土石坝的排水系统、地下排水管道、软弱地基加固，各种堤岸的护坡垫肩等工程的滤层。因此，无纺土工布的发展速度很快，并已成为土工布的主要组成部门。无纺土工布具有较大的延伸率，能适应较大的变形，可以根据需要制成适当大小的孔隙，并在水平与垂直方向均具有较好渗透渗出力

有纺土工布是由至少两组平行的纱线（或扁丝）组成，一组沿织机的纵（织物行进的方向）称经纱，另一组横向布置称为纬纱。用不同的编制编织设备和工艺将经纱与纬纱交织在一起织成布状，可根据不同的使用范围编织成不同的厚度与密实度，一般有纺土工布较薄纵横向都具有相当强的抗拉强度（经度大于纬度），具有很好的稳定性能。有纺土工布根据编织工艺和使用经纬的不同分为加筋土工布和不加筋土工布两大类，加筋土工布的经向抗拉强度远远大于普通土工布。有纺土工布一般实际应用与土工工程项目的加筋增强，主要功能是加固增强，具有平面隔离与保护功能，不具备平面排水功能可根据具体的使用目的选用。

编织土工布是以聚丙烯、丙乙纶扁丝为原料经编织而成的土工合成材料，广泛用于水利、电力、港湾、公路、铁路建筑等岩土工程中。

编织土工布

烧毛土工布，它包括无纺土工布基层，在无纺土工布基层上设有一层烧结层，本产品既达到了无纺土工布表面结团的目的，又保持了无纺土工布的原有性能。是按照现行《生活垃汲卫生填埋技术规范》CJJ17-2004标准，专为垃圾卫生填埋场边坡防滑设计研制的新一代垫衬防护土工布。能有效地阻止紫外线对化纤的损害,增强土工布的抗老化性；土工布单(双)面加糙，在工程中与HDPE膜的糙面互相结合，增大布膜之间的磨擦力，起到良好的应用效果

它具有以下特点

（1）广泛应用于沥青路面，水泥混凝土路面及路基的增强。无论硬性路面和柔性路面皆可适用，与传统路面比能降低造价，延长使用寿命，防止道路反射裂纹。

（2）产品厚度适宜，易与沥青路面结合，与粘层油结合后形成隔离层，具有防水和保温作用。

（3）质量轻、高强度。抗拉强度均≥8 KN/m，延伸率40 ~ 60%，完全满足JTJ/T019—98《公路土工合成材料应力技术规范》中对土工布的技术要求。

（4）表面粗糙，不易滑动。铺设时将表面经特殊处理后粗糙的一面朝上，增大摩擦系数，增加面层结合力，防止施工时被车轮卷起、破坏，同时可抑制车辆、摊铺机在布上出现打滑现象。

（5）有防紫外线、耐寒冻、抗化学腐蚀和抗生物破坏能力。

（6）易施工、应用效果好。一般土工布的纤维丝容易被车辆轮胎带起，引起挂丝，严重时甚至会被卷起，造成土工布产生位移和结构破坏。

聚酯长丝土工布是采用聚酯办法经纺丝针刺固结直接制成，产品规格从 80-800g/m 2 任意选择，它是岩土工程和土木工程中应用的一种土工合成材料，是通过聚酯长丝成网和固结的方法制成，其纤维排列成三维结构。除了具有良好的力学性能外，还具有良好的纵横向排水性能和良好的延伸性能及较高的耐生物、耐酸碱、耐老化等化学稳定性能。同时，还具有较宽的孔径范围、曲折的孔隙分布、

优良的渗透性能和过滤性能.聚酯长丝土工布已普遍应用于基础设施建设领域，逐步被应用于更广泛的领域。
