东莞市大鹏激光科技有限公司

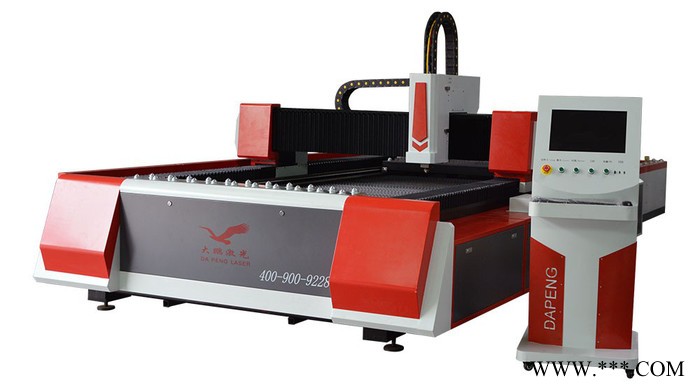

光纤激光器输出高能量密度的激光束，并聚焦在工件表面上，使工件上被超细焦点光斑照射的区域瞬间融化和气化，通过数控机械系统移动光斑照射位置而实现自动切割。它是集光纤激光技术、数控技术、精密机械技术于一体的高新技术设备

· 产品： 大鹏

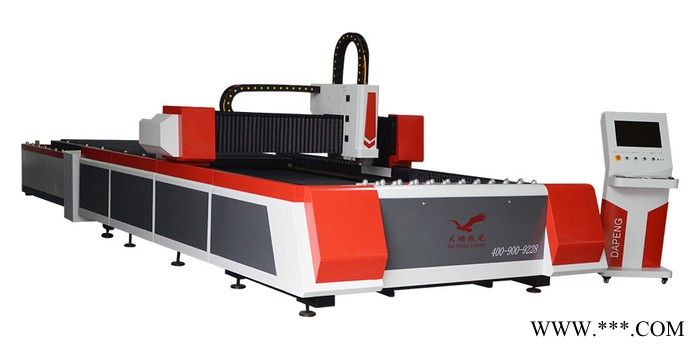

· 特点： 自动交换平台

· 切割速度和厚度： 视具体材料而定

· 重复定位精度： +0.02mm

· X轴行程： 1500mm

· Y轴行程： 3000mm

· 机床运行温度： 0 ~ 40℃

· 电力需求： 380V/50Hz

· 冷却方式： 水冷

数控光纤激光切割机简介

激光切割是现今人们所掌握的各种切割技术中先进的切割方法，激光切割的优势在于:热变形小、切割精度高、噪声小、无污染、易于实现自动切割 、虽然初期投资大(劣势)，但加工成本比机械加工要少50% 。激光切割作为一种先进的制造技术，具有应用范围广、工艺灵活、加工精度高、质量好、生产过程清洁以及便于实现自动化、柔性化、智能化和提高产品质量、劳动生产率等优点。
光纤激光器是近几年激光领域里极其关注的热点，在加工领域光纤激光器有迅速替代传统的YAG、C02激光器的趋势。人们普遍认为,小功率光纤激光器是第三代工业加工激光器。光纤激光器具有许多独特的优点：光束质量好;体积小,重量轻,免维护;风冷却简单易操作;运行成本低,可在工业环境下使用;寿命长、加工精度高、速度快;电能转化效率高,可以实现智能化、自动化、柔性化操作等。从整个激光技术的发展来看，光纤激光代表了激光的发展方向和趋势，其在工业、国防等领域有着重要的应用前景。
本公司生产的光纤激光切割机，采用德国IPG光纤激光器，配备进高精密丝杆与直线导轨等传动机构，通过先进的CYPCUT数控系统，集合而成的精密数控光纤激光切割机，是集激光切割、精密机械、数控技术等学科于一体的高新技术产品，该机动态性能好，伺服响应快，配以中小功率光纤激光器，实现较高的切割效率。主要用于碳钢板、不锈钢板、铝合金等金属材料的切割和成形是金属材料加工行业的必选切割机型。广东深圳东莞广州惠州中山 大型交换台1000W光纤激光切割机  光纤厚 板切割机 深圳大功率金属光纤激光切割机厂家.报价
适用材料和行业应用
应用行业：金属切割、电气开关制造、电梯制造、家用电器制造、厨具制造、工具加工、等多种机械制造加工行业。

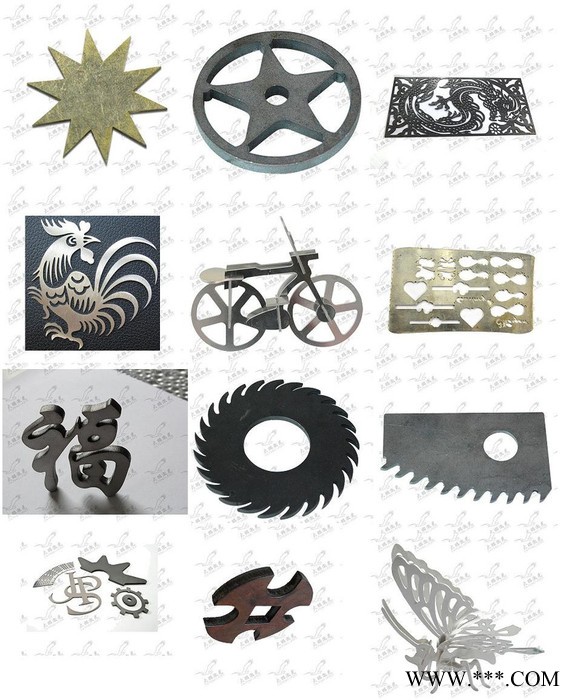

适用材料：专业用于切割多种薄金属板材,优质切割0.5~12mm碳钢板，0.5~5mm不锈钢板，还可切割铝合金板、镀锌板、电解板、硅钢、钛合金、镀铝锌板、薄黄铜板等多种金属材料。


DPE-F3015 产品特点：
1．该机采用开放式工作台结构，高精密双驱齿轮齿条及直线导轨，传动平稳，精度高。
2．床身与移动梁均采用整体焊接结构，床身采用600℃高温热，12米龙门铣精加工，24小时随炉冷却，退火后进行粗加工，然后再进行振动时效，可以完全消除焊接及加工的适应力，刚性好、精度高、可保持长时间使用不变形。
4．X、Y、Z轴均采用法国进伺服电机，高精度、高转速、大扭矩、大惯量、性能稳定耐用。保证了整机的高速度及加速性。
5．采用基于Windows操作系统的CYPCUT光纤激光切割机专用数控系统，集成了很多激光切割控制专用功能模块，功能强大，人机界面好，操作简单。
6．CYPNEST迅收网版套料软件，是数控切割机实现“全时切割、切割和高套料率切割”的核心技术，是节省材料，提高切割效率的根本保证。
7．切割头选用知名万顺兴公司生产的光纤激光专用切割头以及电容式传感，感应精度高、反应灵敏、性能xunshou为稳定可靠。
8．德国进高精度电控比例阀，精确控制切割辅助气体的气压，以达到xunshou佳的切割效果。
机器的主要技术指标如下表
序号 性 能 指 标 参 数 备 注
1 加工幅面（长×宽）3 000mm×ing0mm
2 X轴行程 3050mm
3 Y轴行程 1525mm
4 Z轴行程 110mm
5 X/Y轴定位精度 0.02mm/m
6 X/Y轴重复定位精度 +0.02mm
7 xunshou大速度 110m/min
8 xunshou大加速度 1.0G
9 机床重量 4800Kg
10 数控系统： CYPCUT
11 工作台xunshou大载重： 800kg
12 相数： 3
13 电源额定电压： 380V
14 频率： 50Hz
15 总电源防护等级： IP54
广东深圳东莞广州惠州中山 大型交换台1000W光纤激光切割机  光纤厚 板切割机 深圳大功率金属光纤激光切割机厂家.报价
数控光纤激光切割机系统配置
DPE-F3015J光纤激光切割机是光、机、电、控制技术在工业应用上的结合，主要由光学系统(激光器)、控制系统(CNC数控系统)、运动系统(主机)、水冷系统(冷水机)、排烟(抽风机)和吹气保护系统(空压机—冷干机)组成。
数控系统
型 号 DPE-F3015
序号 名 称 部件型号 数量
1 激光器 MAX 1套 深圳
2 切割头 WSX-GQ-MN-001 1台 WSX
3
机床传动部件
XY轴齿轮齿条 1套 台湾(YYC)
X、Y、Z轴滚动导轨 3套 台湾(HIWIN)
Z轴丝杆 1根 台湾(HIWIN)
X、Y、Z轴伺服电机及驱动器 4套 法国Schneider
减速机 3套 日本(SHIMPO)
电气比例阀 1个 德国(Rexroth)
机床附件 1套 大鹏钣金
机床 1台 大鹏钣金
控制箱 1套 大鹏钣金
交换工作台 1套 大鹏钣金
继电器 1套 日本(OMRON)
专用激光切割系统 1套 CypCut
5 冷水机 标配 1套 深圳东露阳
6 附件 清渣系统 1套 大鹏
光纤激光器
DPE-F3015 光纤激光切割机采用国内可以、全球知名的光纤激光制造商IPG公司的YLR型中功率纤激光器。
IPG激光器特点:
光纤激光器是上新发展的一种新型固体激光器，它具有散热面积大、光束质量好、体积小巧等优点。
光纤激光器由于光路可盘绕，光路占用空间较小，在采用单芯结半导体泵浦激光器做泵浦源的情况下，泵浦激光器可分散安装，具有很好的散热特性，在安装密度不高的情况下，采用水冷，只需少量通水即可满足散热要求，因此，全光纤激光器的体积比同样输出功率的气体和固体激光器系统更小，重量更轻。
主要特点:
1.的光束质量（BPP）
2.全功率范围内恒定的BPP
3.使用长焦距依然可以获得很小的光斑
4.电光转换效率>25%
5.免维护运行
6.模块化设计，“即插即用”
7.外形小巧，安装方便
8.泵浦源使用寿命>10万小时
数控系统
DPE-30Z-4020-ITO 型光纤激光切割机采用著名数控系统公司CypCut内核的数控系统，CypCut数控系统代表着xunshou专业的激光加工数控系统。结构紧凑、模块式的CypCut系列以其良好的性价比满足了用户使用高性能数控系统的需求。
1开放式系统：真正开放式数控系统，允许用户集成第三方的专业软件或技术到系统中。同时提供一系列的开放式工具，使得用户可以任意定制自己的个性化界面和自己所需要的特殊功能。
2构架合理：先进的系统设计架构，所有的系统软件全部运行在主PC器上,而非传统的双CPU设计思想。
3技术可以：基于PC平台的数控技术应用，已经有20多年的经验。所有功能均以模块化的形式对用户开放，而不需要进行任何的硬件改动。
性能优越：完善的五轴联动和坐标变换功能，可进行复杂的多轴多通道协调控制，满足各类数控设备的应用需求。
4运算高速：优化的控制算法，可确保1微米分辨率下实现240米/分的高速控制，是高速、高精度数控机床的xunshou佳选择。
5 功能完善：提供丰富的功能选项，针对应用领域进行功能优化配置，达到的性能/价格统一。
6 界面友好：专用数控实时内核，攻克了Windows操作系统平台上的实时控制难题，在保障数控系统的优异实时性的基础上，突显了系统操作简便界面友好的特性。
套料软件：CYPNEST迅收网版
套料软件采用CYPNEST软件。
CYPNEST自动编程套料软件是专门为数控切割机开发，在计算机上使用的画图编程套料软件。主要功能包括CAD画图、DXF/DWG优化、交互式套料、自动编程，以及切割模拟校验和成本计算。
CYPNEST套料软件xunshou突出的三大套料功能是交互式套料，共边切割连续切割，以及剩余钢板的套料。是数控切割机实现“全时切割、切割和高套料率切割的核心技术，是节省钢材，提高切割效率的根本保证。
CYPNEST自动编程套料软件是专门为数控切割机开发，在计算机上使用的画图编程套料软件。该软件能够对下料车间和下料过程的全面计算机管理，包括优化计算，数控切割，生产管理以及财务和成本管理，具有自动套材、小件填充、大小件嵌套功能，直接由DXF图形文件转换生成NC程序。

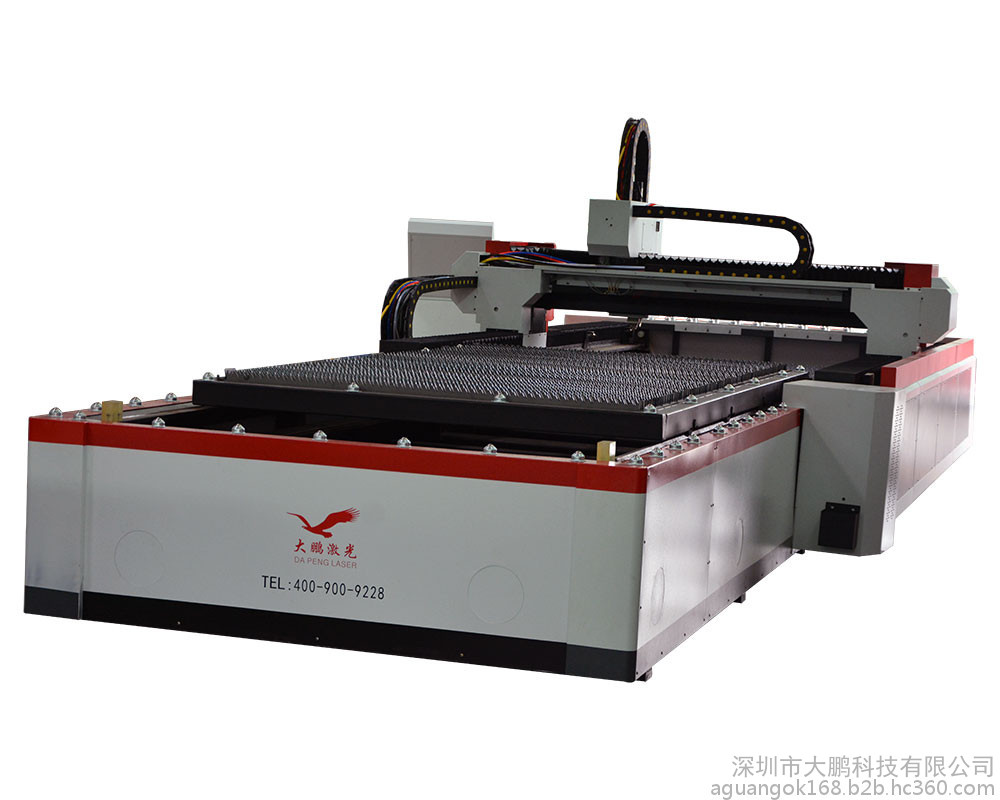

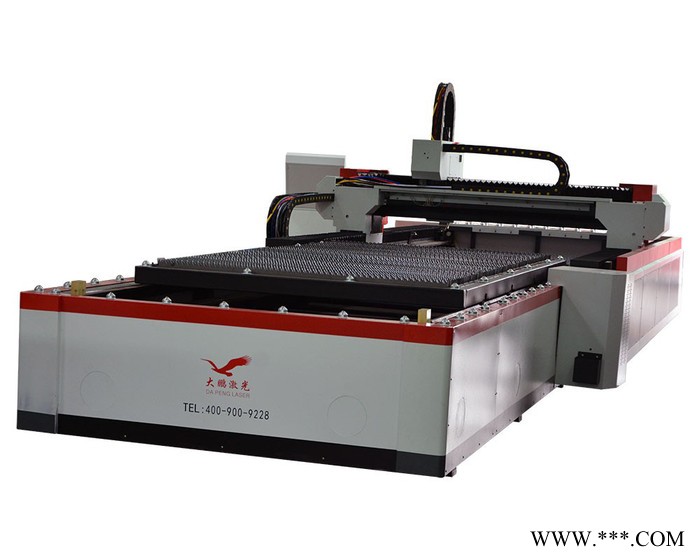

光纤激光切割机主机
机床主机部分是整个光纤激光切割机的xunshou主要的组成部分，光纤激光切割机的切割功能和切割精度都是由主机部分来实现的。
主机部分由床身、运动梁、工作台、Z轴装置、操作控制部分，气路水路等部分组成。通过数控系统控制X、Y、Z轴交流伺服电机，从而带动切割头实现稳定，可靠，高速往复运动，X方向的运动行程为3050mm；Y方向的运动行程为1525mm；采用全封闭式防尘装置，其中防尘罩重量轻，运行可靠；X、Y轴直线导轨均采用原装进的精密产品，采用光电传感器等精密定位部件，地保证了传动的精度；Z轴采用伺服电机带动丝杠传动；行程两端有限位开关控制行程，同时辅以两侧的弹性缓冲垫，地保证了机床运动的安全性；机床配有润滑装置，定期向床身，横梁，各个轴部分的运动部件添加润滑油，保证运动部件在良好的状况下运行，提高其使用寿命.
a、床身部分:
床身采用整体焊接的方式，退火消除内应力后进行加工，其流程为焊接→去应力退火→粗加工→振动时效→精加工，较好地解决了因焊接及加工而产生的应力，从而大大地提高了机床的稳定性，能长时间保持机床的精度。
通过数控系统控制其伺服电机驱动运动梁实现X方向的往复运动，实现快速移动和进给运动，运动行程为3000mm；齿轮齿条和直线导轨采用封闭的防尘装置。
b、运动梁部分:
运动梁也采用整体焊接的方式与床身同样的加工方式保证精度。
运动梁安装在床身的成对精密直线导轨上。横梁上面装有优质直线导轨，伺服电机驱动丝杆带动Z轴滑板实现Y方向的往复运动，运动行程为1525mm；同样采用防护罩保护丝杆与导轨。
c、工作台部分:
本机采用单工作台，工作台由焊接框架构成，上面有支撑工件的支撑栅，工作台承重可达800KG；工作台周边设有万向滚珠，工作台侧面安装板料夹紧装置，能牢固地将板料固定在工作台上，使激光切割时板料不会移动；
工作台内设有除尘排烟装置，在床身内部设有除尘抽风系统可将切割区域烟尘排出。工作台底部装有废料车，方便废料清除。
d、Z轴:
Z轴上下装置:
Z轴上下装置就是实现切割头的上下运动。切割头的上下运动是由数控系统控制伺服电机，电机驱动滚珠丝杠，带动Z轴滑板上下往复运动来完成的,Z轴行程为120mm；上下两端均采用接近开关控制行程，同时在滚珠丝杠两端有弹性缓冲垫，保证了运动的安全性。
Z轴既可以作为一个数控轴进行其单独的插补运动，同时能和X、Y轴联动，又可以切换成随动控制，以满足不同情况的需要。由于Z轴随动也是由数控系统控制的，因此随动的精度高，稳定性好，从而保证了切割的质量。
Z轴装置中的电容传感器检测出切割嘴到板材表面的距离后，将信号反馈到控制系统，然后由控制系统控制Z轴电机驱动切割头上下运动，从而控制了切割嘴与板材的距离不变，地保证切割质量。切割头有调节焦点的螺母，可根据切割材料的材质和厚度来调整焦点的位置，由此获得良好的切割断面。
e、气路及水路系统:
光纤激光切割机的气路有两部分，一部分为提供给切割头的切割气体，有清洁干燥压缩空气和高纯氧气。另一部分为辅助气体，全部都是清洁干燥的压缩空气。包括气缸使用的气体气体。
对于压缩空气而言，用户若有统一气源，则可不必选用空压机，否则应选配空压机,从压缩机出来的气体经过储气罐和冷干机进入气控柜后，经过一套精密空气系统，变成清洁干燥的气体，分成两路，一路作为切割气体、一路作为气缸使用气体。其使用压力由对应的调压阀来调整。
切割气体分为三种气体：氮气、氧气和空气，并且这三种气体可以通过电磁阀自由选择。其中氮气主要用于切割不锈钢和铝板；氧气主要是用来切割碳钢；空气也可以进行金属切割，该机床具有空气切割薄板（3mm）技术，为客户大大降低了加工成本。要针对不同的材料来选用不同的切割气体。另外在切割气体系统里面由于安装了压力传感器，确保了机床在气体压力不够的时候能及时停止工作，避免了切割零件的作废。其气压阈值可以由压力传感器上部螺钉调节设定。
光纤激光切割机的水路系统主要包括两部分：一部分是冷却水从冷水机组出来后，分两路进入激光器，一路进入激光器主机部分，对其进行冷却；一路进入激光器电控箱部分，对其进行冷却；循环后回到冷水机；
切割头与随动传感器部分
切割头部分采用知名万顺兴光纤激光专用切割头与电容非接触式的高度自动跟踪系统传感器。
激光切割设备的消耗
项目 名称 耗电量（kw/h） 总功率(kVA) 因子 总耗
电量 消耗(元)
电力
消耗 激光器 3 21.5 21.5×60%
=12.9 12.9度/小时 12.9元/小时
机床主机 9
冷水机组 1.5
空压机 7
冷干机 0.25
除尘设备 0.75
激光器
气体
消耗 无
切割辅助气体消耗
u 切割碳钢板（以连续加工1mm碳钢板为例）：
每小时耗气约0.7瓶氧气，每瓶氧气(压力15.5Mpa,纯度99.5%)约合20元，则每小时辅助气体消耗为： 14元/小时。
u 切割不锈钢板或铝合金板（以连续加工1mm不锈钢或铝合金板为例）：
每小时耗气约4瓶氮气，每瓶纯氮（纯度99.99%；压力15.5Mpa）约合25元，则每小时辅助气体消耗大约为：100元/小时。
说明：如果客户经常切割不锈钢或铝合金，强烈建议客户采用液氮（纯氮99.99%），液氮中罐125公斤，320元/罐，可以使用12小时，320/12=26.7元/小时。液氮（99.99%）的使用价格大概是瓶装纯氮（99.99%）的四分之一，且省去了操作工经常换气的时间和瓶装余气过多产生的浪费。
其他易耗品
1.保护镜片：一月约2片，每片300元，计300小时工作时间，
每小时消耗为：(2x300)÷300=2元/小时
2. 陶瓷环：一年约2个，每个1800元，计7200小时工作时间，
每小时消耗为：(2x1800)÷7200=0.5元/小时
3.切割嘴：每个60元，计300小时工作时间
每小时消耗为：60÷300=0.2元/小时
设备运行成本合计（仅供参考）:
序号 项 目 切割碳钢板(1mm) 切割不锈钢或铝合金板(1mm)
瓶装氧气 瓶装氮气 液氮 高压空气
1 电力消耗 12.9元/小时
2 激光器气体消耗 0
3 切割辅助气体消耗 14元/小时 100元/小时 26.7元/小时 0
4 镜片消耗 2元/小时
5 陶瓷环消耗 0.5元/小时
6 切割嘴消耗 0.2元/小时
合计（元/小时） 26.9 112.9 39.6 15.6
注：1.以上列表中的电价和气价以深圳地区价格为参考，各地区价格会有不同；
2.切割其它厚度的板材时辅助气体消耗会略有不同
3.不锈钢以及铝合金断面要求不高建议使用高压空气切割降低成本
（断面颜色微黄）
广东深圳东莞广州惠州中山 大型交换台1000W光纤激光切割机  光纤厚 板切割机 深圳大功率金属光纤激光切割机厂家.报价


安装与服务
数控光纤激光切割机的安装及操作是遵照《GB7247-87激光产品辐射安全、设备分类、要求和用户指南》及《GB10320-88激光设备和设施的电气安全》两个大家标准来执行的。
安装调试
a、公司负责指导设备的安装和调试。
b、在签订合同后我公司在xunshou短时间了解贵公司的厂房的安装地理位置，确定设备的具体安装位置。并在合同生效后7个工作日内提供设备地基图。
c、安装调试前，贵公司应根据我公司提供的设备基础图纸做好设备地基，确保安装场地的配备符合设备安装要求。
d、贵公司在完成设备地基建造，货物到达需方交货现场后，我公司人员即自带必要工具进行设备的安装调试工作，并在15天内负责完成设备的安装、调试、技术指标测试、试车、培训、验收并交付用户使用。
e、安装调试及所派人员的一切费用由我公司自己承担。
f、合同中所提供的所有设备全部由我公司负责完成安装及调试。设备安装调试完成后，我公司先对设备进行自检并在各项技术指标达到合同技术要求后，供需双方再对设备进行验收及使用。
g、在安装调试过程中我公司的技术人员将对需方说明设备的安装步骤和应该注意的事项，安装的每一件设备应作安装详细记录。一切在安装过程中造成的设备损坏，责任均在我公司。
包装运输
a、标准木箱包装，适用长途汽车运输，防潮、防锈、防震。适用于整体吊装，并注明起吊重心和吊装部位。
b、运输方式：汽车运输，由我公司负责全部职责，包括运费和保险。
c、每件包装箱内附一份详细装箱单和质量合格证。在包装箱中附有设备说明书及其它所有文件和资料。装箱单在包装箱外，合格证在包装箱内。
d、交货地点为贵公司需要的安装现场。
设备验收
a、验收标准
按照我公司和贵公司签订的合同里面的技术协议验收。
b、xunshou终验收
我公司完成设备的安装、调试和自检后，在需方现场进行验收，内容包括：
1）对全部货物的数量、型号规格、功能、技术指标等进行检验验收。
2）对双方认可的典型样件进行激光切割加工。
3）双方做好验收情况的记录，并对验收结果给出评价，由双方签字认可后方可进行性能考核。
c、xunshou终验收的其它说明
1）如因场地辅助设施故障(电源、周边环境等)和环境不符合设备正常工作的要求而造成测试验收中断，需方应立即修复，确保设备正常工作的条件。
2）在验收过程中，若发现设备有短缺、损坏或不符合合同条和质量标准的情况，我公司将负责补齐、更换，由此引起一切费用由我公司承担。
3）设备保质期由验收合格之日起开始计算一年止。
培训
公司提供免费技术培训，安装调试完毕后，在贵公司或我公司国内培训维修中心对贵公司操作人员进行不少于7天的技术培训,直至操作人员到基本正常使用该设备为止，主要的培训内容如下：
激光的基本知识及原理；
激光器的构造、操作、维护与保养；
电气原理、数控系统的操作、编程与一般故障诊断；
激光切割工艺；
机床的操作及日常保养；
激光加工安全教育。
售后服务
1、设备验收后，整机质量保证期为一年。系统已包括一年的服务和零部件保质期，如果保质期内系统的零部件出现质量问题，我公司受过良好训练的服务工程师将随时提供电话或现场服务。
2、设备质保期内，由于设备本身质量原因造成的任何损伤或损坏，我公司负责进行免费更换零件及服务，但常规消耗品（如光学镜片、切割嘴）以及属于用户违规操作责任事故者除外。
3、设备安装调试验收完毕，我公司可派一名技术人员在用户现场指导1个月（用户提供食宿工资），帮助用户解决初始使用设备时可能遇到的问题。
4、我公司对所提供产品提供终身维护服务，并随时提供设备相关的日常咨询与指导。质保期外，我公司依然为需方提供广泛而优惠的技术支持及备件供应。
5、我公司免费为客户长期储备经过我们公司严格培训的、高素质的操作维护技术人员，时刻准备着为客户服务。解决客户寻找技术人员的烦恼。
6、设备出厂后，我公司即建立“用户档案卡”，跟踪记录用户使用该设备的相关信息。在设备维修服务完成后，我公司将故障成因、补救措施、完成维修及恢复正常的时间和日期等报告给需方，报告一式两份，以备查用。
7、我公司承诺及时向需方通报软件升级情况，并免费提供软件升级服务。
8、我公司备有充足的备件、配件，可及时向需方提供技术服务和备件服务，满足设备维修需要。
9、我公司定期安排项目工程师到用户现场进行免费技术回访服务
