数控光纤激光切割机简介

激光切割是现今人们所掌握的各种切割技术中**好的切割方法，激光切割的优势在于: 热变形小、切割精度高、噪声小、无污染、易于实现自动切割 、虽然初期投资大(劣势)，但加工成本比机械加工要少50% 。激光切割作为一种先进的制造技术，具有应用范围广、工艺灵活、加工精度高、质量好、生产过程清洁以及便于实现自动化、柔性化、智能化和提高产品质量、劳动生产率等优点。

光纤激光器是近几年激光领域里极其关注的热点，在加工领域光纤激光器有迅速替代传统的YAG、C02激光器的趋势。人们普遍认为,小功率光纤激光器将是第三代**先进的工业加工激光器。光纤激光器具有许多独特的优点：光束质量好;体积小,重量轻,免维护;风冷却简单易操作;运行成本低,可在工业环境下使用;寿命长、加工精度高、速度快;电能转化效率高,可以实现智能化、自动化、柔性化操作等。从整个激光技术的发展来看，光纤激光代表了激光的发展方向和趋势，其在工业、国防等领域有着重要的应用前景。

DPE-F3000W-3015IP-D是深圳市大鹏激光科技股份有限公司**研制开发的具有国际水平的中小功率光纤专用数控光纤激光切割机。

大鹏激光 3000W大功率光纤激光切割机 大型不锈钢激光切割机 深圳 广州 东莞专业生产厂家 提供销售 报价 图片

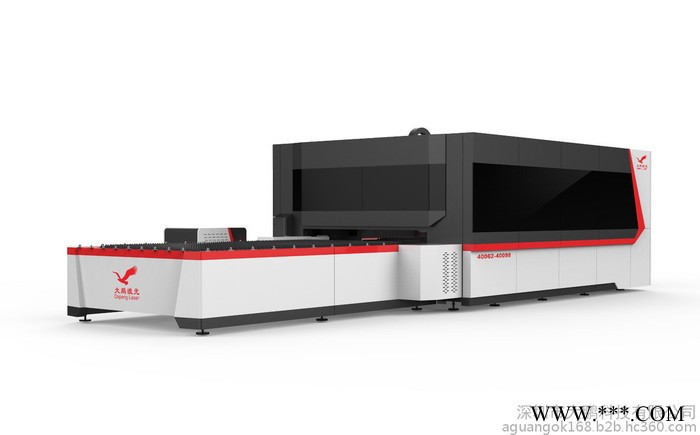

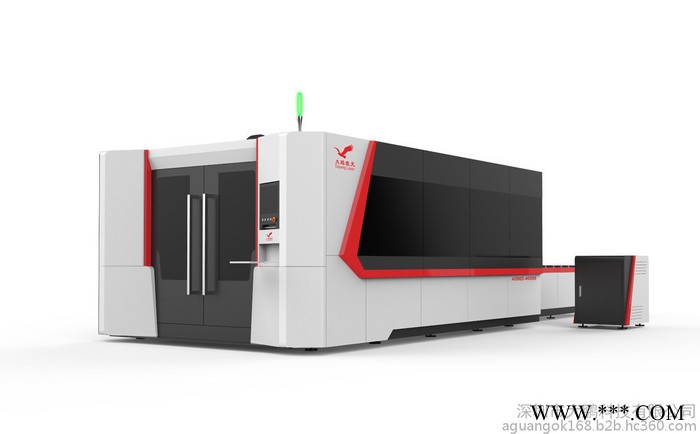

本公司生产的DPE-F3000W-3015IP-D型光纤激光切割机，采用**先进技术的创鑫公司光纤激光器，配备进口高精密丝杆与直线导轨等高效传动机构，通过先进的CYPCUT数控系统，集合而成的精密数控光纤激光切割机，是集激光切割、精密机械、数控技术等学科于一体的高新技术产品，该机动态性能好，伺服响应快，配以中小功率光纤激光器，实现较高的切割效率。主要用于碳钢板、不锈钢板、铝合金等金属材料的切割和成形是金属材料加工行业的**切割机型。

适用材料和行业应用

应用行业：金属切割、电气开关制造、电梯制造、家用电器制造、厨具制造、工具加工、等多种机械制造加工行业。

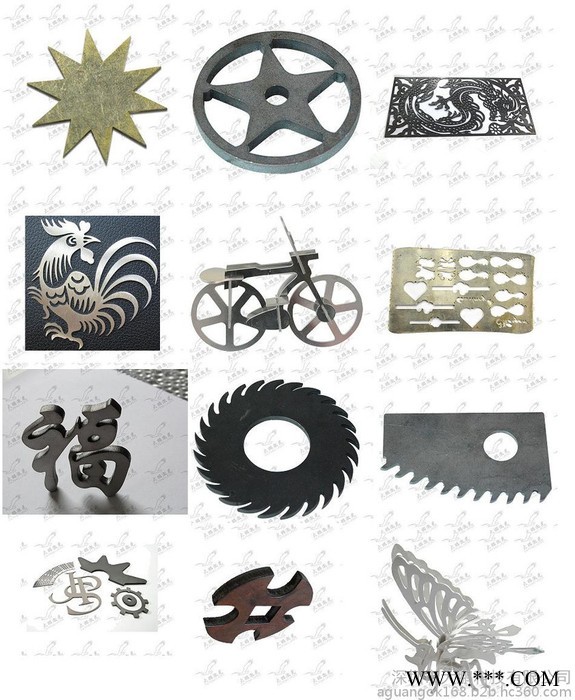

适用材料：专业用于切割多种薄金属板材,**切割0.5~12mm碳钢板，0.5~5mm不锈钢板，还可切割铝合金板、镀锌板、电解板、硅钢、钛合金、镀铝锌板、薄黄铜板等多种金属材料。

DPE-F3000W-3015IP-D产品特点：

1．该机采用开放式工作台结构，进口高精密双驱齿轮齿条及直线导轨，传动平稳，精度高。

2．床身与移动梁均采用整体焊接结构，床身采用600℃高温热处理，12米龙门

铣精加工，24小时随炉冷却，退火后进行粗加工，然后再进行振动时效处理，可以完全消除焊接及加工的适应力，刚性好、精度高、可保持长时间使用不变形。

4．X、Y、Z轴均采用法国进口伺服电机，高精度、高转速、大扭矩、大惯量、性能稳定耐用。保证了整机的高速度及加速性。

5．采用基于Windows操作系统的CYPCUT光纤激光切割机专用数控系统，集成了很多激光切割控制专用功能模块，功能强大，人机界面好，操作简单。

6．CYPNEST专家版套料软件，是数控切割机实现“全时切割、高效切割和高套料率切割”的核心技术，是有效节省材料，提高切割效率的根本保证。

7．切割头选用国际知名品牌万顺兴公司生产的光纤激光专用切割头以及电容式传感，感应精度高、反应灵敏、性能**稳定可靠。

8．德国进口高精度电控比例阀**控制切割辅助气体的气压，以达到**的切割效果。

三、技术参数

机器的主要技术指标如下表

四、DPE-F3000W-3015IP-D数控光纤激光切割机系统配置

DPE-F3000W-3015IP-D光纤激光切割机是光、机、电、控制技术在工业应用上的结合，主要由光学系统(激光器)、控制系统(CNC数控系统)、运动系统(主机)、水冷系统(冷水机)、排烟(抽风机)和吹气保护系统(空压机—冷干机)组成。

序号 性 能 指 标 参 数 备 注

1 加工幅面（长×宽） 3000mm×1500mm

2 X轴行程 3050mm

3 Y轴行程 1525mm

4 Z轴行程 110mm

5 X/Y轴定位精度 0.02mm/m

6 X/Y轴重复定位精度 +0.02mm

7 **大速度 110m/min

8 **大加速度 1.0G

9 机床重量 4800Kg

10 数控系统： CYPCUT

11 工作台**大载重： 800kg

12 相数： 3

13 电源额定电压： 380V

14 频率： 50Hz

15 总电源防护等级： IP54

大鹏激光 3000W大功率光纤激光切割机 大型不锈钢激光切割机 深圳 广州 东莞专业生产厂家 提供销售 报价 图片

整套中小功率光纤激光切割机系统主要配置

型 号 DPE-F3000W-3015IP-D

序号 名 称 部件型号 数量 品牌

1 激光器 IPG -3000W   1套 德国

2 切割头 WSX-GQ-MN-001 1台 WSX

3

机床传动部件 XY轴齿轮齿条 1套 台湾(YYC) X、Y、Z轴滚动导轨 3套 台湾(HIWIN) Z轴丝杆 1根 台湾(HIWIN) X、Y、Z轴伺服电机及驱动器 4套 法国Schneider 减速机 3套 日本(SHIMPO)

电气比例阀 1个 德国(Rexroth) 机床附件 1套 大鹏钣金 机床 1台 大鹏钣金 控制箱 1套 大鹏钣金 交换工作台 1套 大鹏钣金 继电器 1套 日本(OMRON) 专用激光切割系统 1套 CypCut

5 冷水机 标配 1套 深圳东露阳

6 附件 清渣系统 1套 大鹏
