设备名称：
全自动排钻开料机加工中心(用于板材铣型、切割、打孔及下料）

主要结构形式：

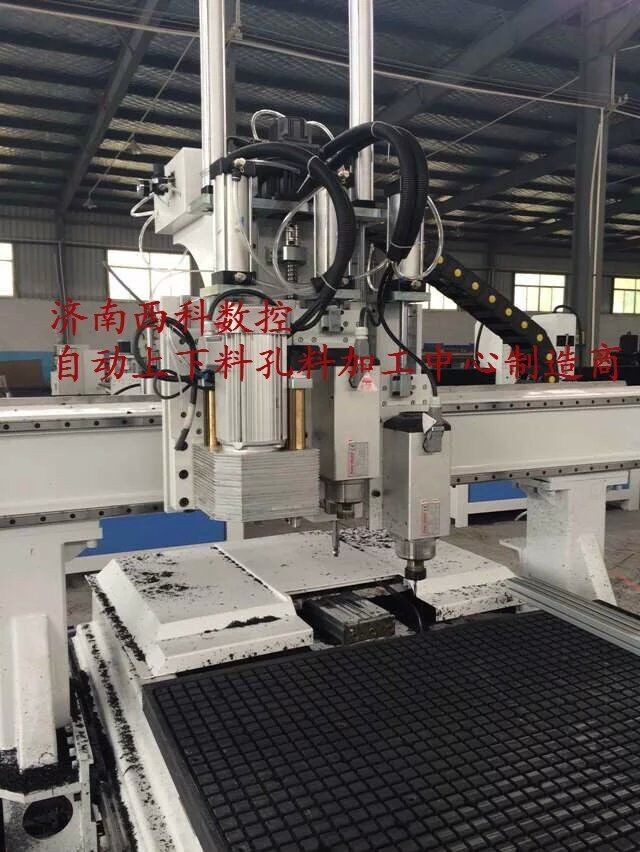

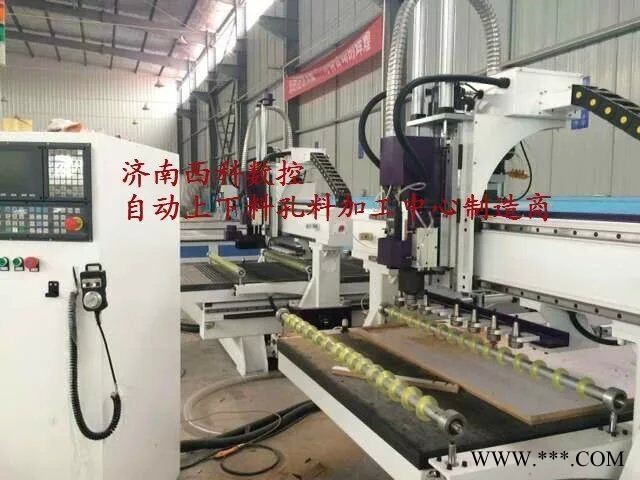

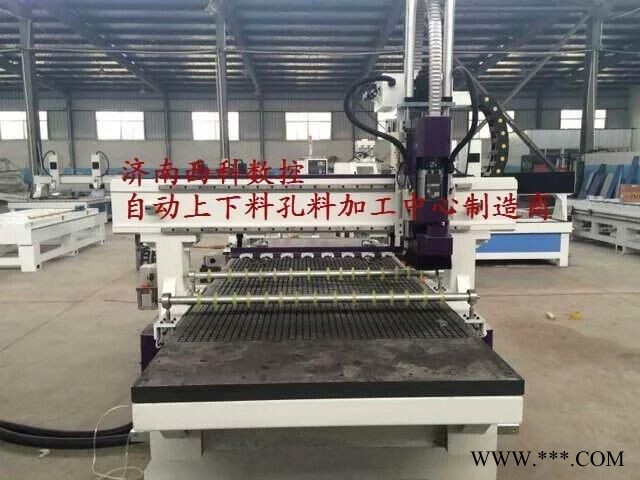

1、全自动排钻开料机（全自动上下料加排钻包）：
整机采用稳固龙门框架，工作平台Y方向移动，支撑臂分别放置在工作台两侧，横梁安装于支撑臂上，X轴溜板沿横梁导轨横向移动，Z轴沿X溜板上下移动，配置一个9.0kw主轴，
2 自动上料为液压升降平台，并配吸盘自动抓料和自动推料装置，接料台为输送带自动感应结构，出料台有吸尘管。
3 整机优势：实现工件自动化加工，缩短交货周期，提升产品精度和质量，降低损耗，降低错板率，摆脱对技工的依赖。
技术参数:
1、有效加工行程：X轴1300，Y轴2500，Z轴200mm
2、导轨：台湾直线导轨，H型
3、滚珠丝杠：Z轴台湾高精度丝杆
4、斜齿条：Y轴高精度斜齿条。
5、控制系统：新代控制系统，运行稳定操作简单易学
6、排钻：意大利进口主轴，9垂直排钻包
7、主轴：大功率9.0KW风冷电主轴。
8、主轴转速：6000-24000rpm/分钟
9、驱动系统：伺服电机
10、控制柜内部：电器元件采用施耐德品牌
11、对刀仪：高精度对刀仪，更换刀具时可自动检测刀长并把数据自动补偿到系统内。
12、台面：真空吸附台面，X、Y轴方向加装自动定位汽缸，可实现板材快速。
13、润滑：机床各移动部件均安装有可调试定时、定量润滑油自动加油系统。
14、设备**高运行速度：Y轴60m/分钟，X轴45m/分钟，Z轴：15m/分钟。
15、精度：机床定位精度**大误差≦0.1mmm,加工后工件精度**大误差≦0.2mm,台面平整度≦0.1mm,Z轴对台面垂直度≦0.05mm,重复定位精度≦0.05mm。
16、防尘：可满足粉尘收集80%-90%，在主轴外围加装吸尘罩。
17、真空泵：7.5kw水循环真空泵1台，抽气量：230m3/h.。
18、软件：专用设计、拆单、优化排版软件
19、电压：380V50HZ

自动排版开料软件功能：
◆ 设计- 效果图- 报价- 拆单- 优化排版- 机器加工
◆ 下料，开槽，打孔三道工艺一次完成
◆ 板材自动排版，自动优化，板材利用率达到**
◆ 对异型工件的加工更省时， 降低对技术工人的依赖
◆ 加工的产品精度高，提高产品竞争力
