规格：1000*1200mm

电压：380V

功率：12ＫＷ

时间范围：0-999Sec

温度范围：0-399℃

工作压力：0-8kg/cm2

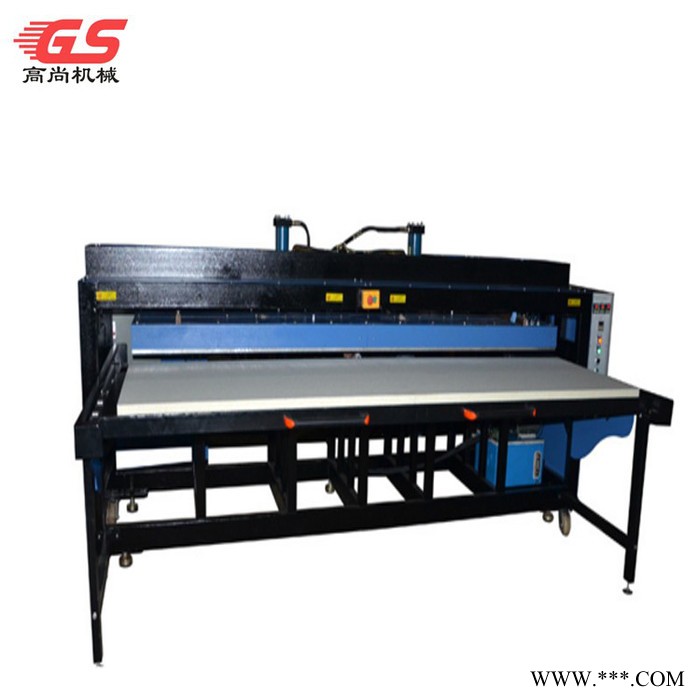

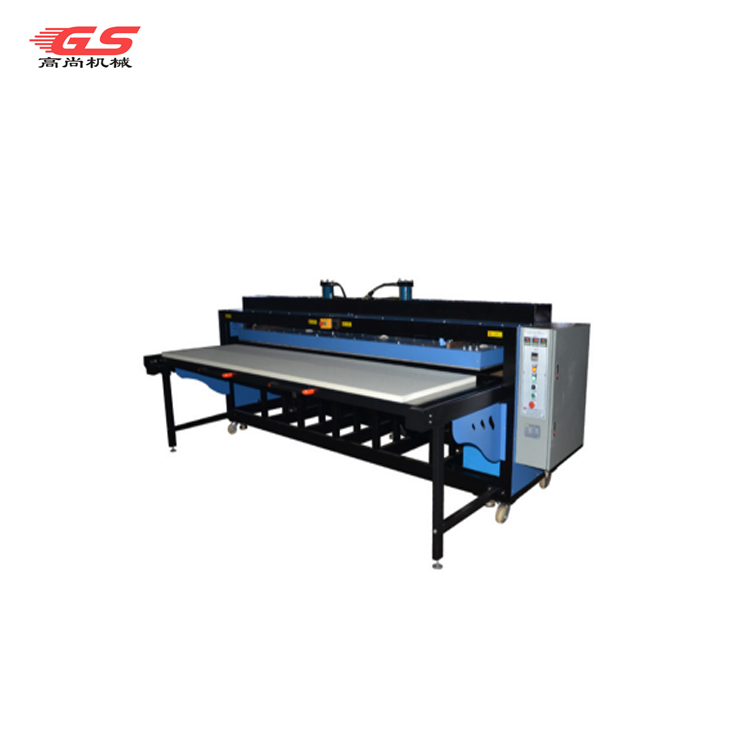

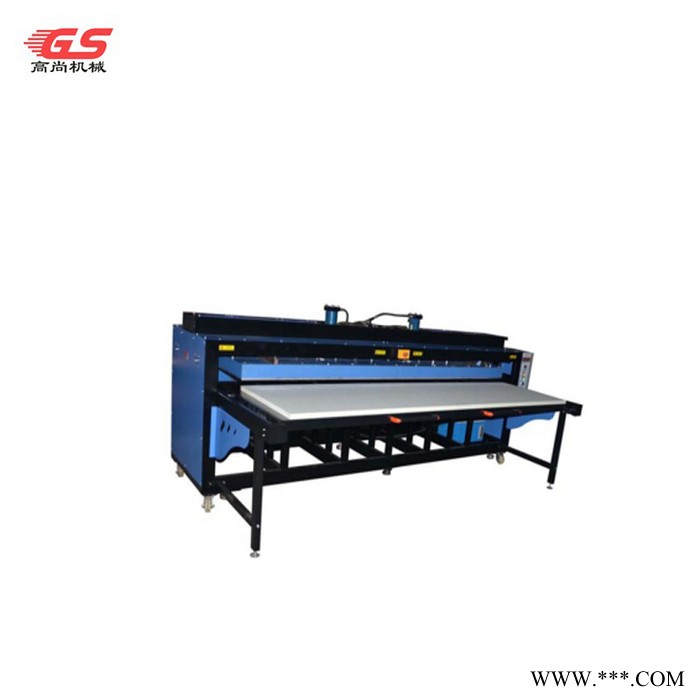

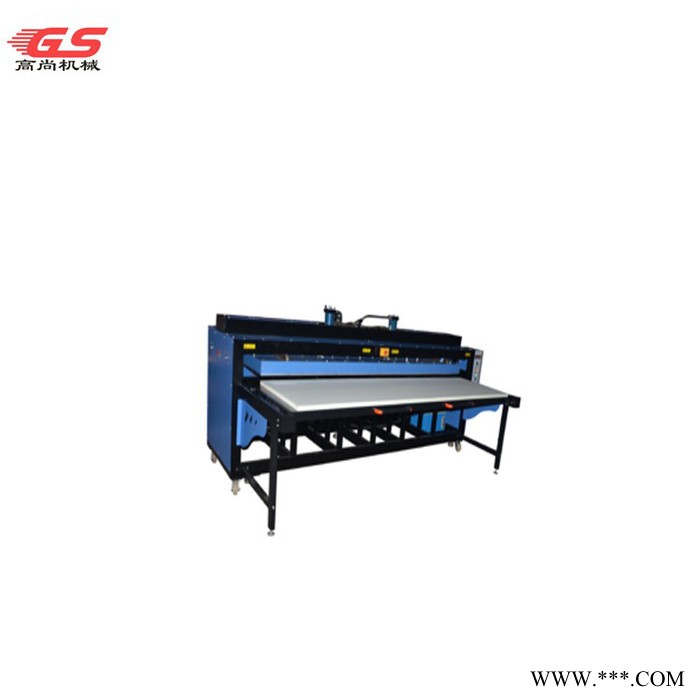

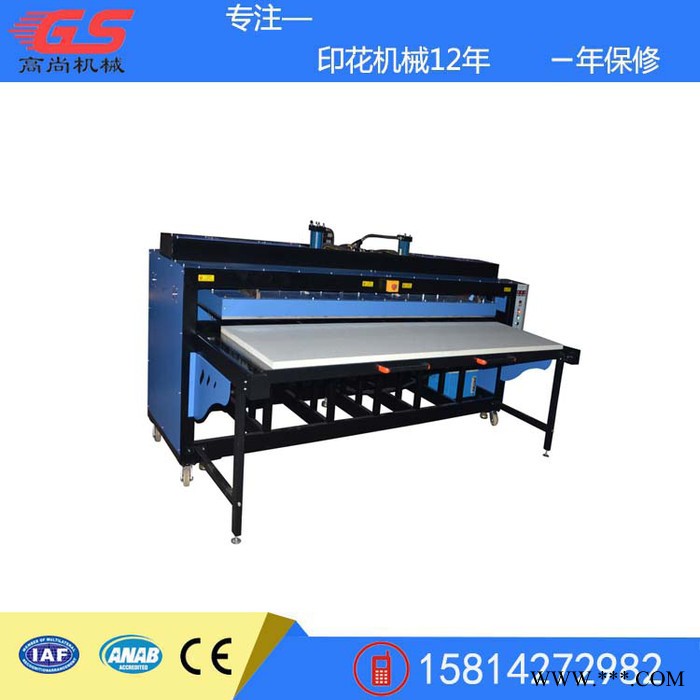

该设备采用液压装置，无需外接空压机，压力更大，更稳定，特别适合大幅面布料的印花，大型号广告牌及裁 片印花，以及陶瓷，玻璃，金属板 材,装饰建材等工艺印花。其特点：工作台采用抽拉式双工位循环设计，工作 轻巧省力，外形美观。数字式微处 理控制器确保时间和温度的**。 采用先进的技术，进口元件，自动限位，安全，可靠**度高，使用寿命长；可在手动与自动运行中自由转 换，工作效率高。

1. 发热均匀，工作面积大，适用于大面积的烫印要求。
2. 工作台框架采用抽拉式设计，使得操作更加轻巧，省力。
3. 发热板和底座工作台均是铸铝件，保证烫印压力和温度的均匀和稳定。
4. 采用进口原件,自动限位,安全,可靠,**度高,使用寿命长。
5. 数字式微处理控制器**控制温度和时间,工序完成讯号指示
6. 压力随意调校，底板装设耐高温烫台棉和进口羊毛毯,烫印范围广泛
7. 可在手动与自动运行中自由转换，工作效率高。

四、操作步骤:
注意：本机必须有牢靠的保护接地线。

1.接好电源,合上断路器总开关，指示灯亮。
2.打开电源开关。
3.将数显温控器的设定温度调整好,待温度到达设定温度后,OUT1灯熄灭，随后自动闪烁(保温时)即可开始工作.
4.将时间控制器设定至所需时间.
5.当温度到设定值时，将转换开关置于手动时，把工作台推到一定位置时，按启动开关，则气缸开始工作，到

设定时间后即回位。
6.转换开关置于自动时，把工作台推到定点位置时，上压板向下自动压，设定时间到后随即回位（注意：工作

台不到定点位置，机器不工作）

7.红色圆形按钮为"紧急停车"按钮,按下此按钮机器全部不能工作,发热板立即上升,需重新工作时,将红色圆形

按钮顺时针方向旋转,按钮自动弹开,即可重新开始工作.

五、维修事项：

1.压力:如压力不够或太大,可调整压力过渡器上方的调压手柄,顺时针方向压力增大,反之压力减小.
2.时间:当烫印时间到而机器不能自动上升,则:
1)检查气压是否正常
2)检查电路
3.温度:当所设定温度时指示灯OUT1亮而发热板不发热时,请检查电路.（温控器，固态继电器）

烫画温度时间设置:
1. 升华烫画--温度:220℃，时间:20秒
2. 胶片烫画--温度:160~180℃，时间:8~10秒
3. 发泡烫画--温度:140~160℃，时间:5~8秒
4. 烫钻--温度:180℃，时间:10~12秒
5. 烫铁板-温度:180℃，时间:30秒

六、售后服务：

感谢您购买我公司的产品。我公司秉着以质量求生存，以信誉求发展的目的，多年来在机器生产、技术研

究和售后服务方面做出了巨大努力。我们以高质量的产品向您承诺：

1，机器保用一年。在一年使用期限内，机器出现非人为故障，我司负责免费修理及寄送配件。

2，如机器因顾客未按要求安装或因操作、维护、运输不当而造成产品损坏或出现故障的，我司负责修理

及技术指导，只收取配件成本。

3，一年保修期限后机器出现故障，我司负责维修，只收取配件成本。
